Mélange maître de polyoléfine intumescente sans halogène P Q-75M
I. Introduction du produit
Le PQ-75M est un mélange maître ignifuge intumescent sans halogène à base de phosphore et d'azote conçu principalement pour les produits en polypropylène et en polypropylène renforcé de fibres de verre longues, tout en convenant également à d'autres applications ignifuges en polyoléfine haut de gamme.
Le produit intègre trois composants fonctionnels clés : une source d'acide, une source de gaz et une source de carbone et obtient son effet ignifuge grâce à un mécanisme de carbonisation intumescente. La formulation est exempte de polyphosphate d'ammonium, ce qui résout le problème du glissement de l'eau lors du traitement d'extrusion de polyoléfine, et offre une excellente stabilité thermique, une excellente dispersibilité et une excellente efficacité ignifuge. Les matériaux modifiés avec ce produit peuvent atteindre un indice de retardateur de flamme UL 94 V-0 pour des éprouvettes de 1,5 mm d'épaisseur, avec une LOI de 32 ou plus ; Lorsqu'il est mélangé avec d'autres monomères ignifuges générateurs de gaz et à base d'acide, le caractère ignifuge est encore amélioré, répondant aux exigences de 0,75 mm UL 94 V-0, GWIT 750°C et GWFI 960°C, et réussissant le test d'immersion dans l'eau à 70°C/168 heures de la norme UL 746C.
Les produits modifiés présentent une faible densité et une faible densité de fumée et sont entièrement conformes aux réglementations environnementales internationales telles que RoHS et REACH. Les applications incluent les feuilles de polyoléfine, les pièces en polypropylène renforcé de fibres de verre, les intérieurs de trains à grande vitesse et les composants ignifuges pour locomotives et matériel roulant.

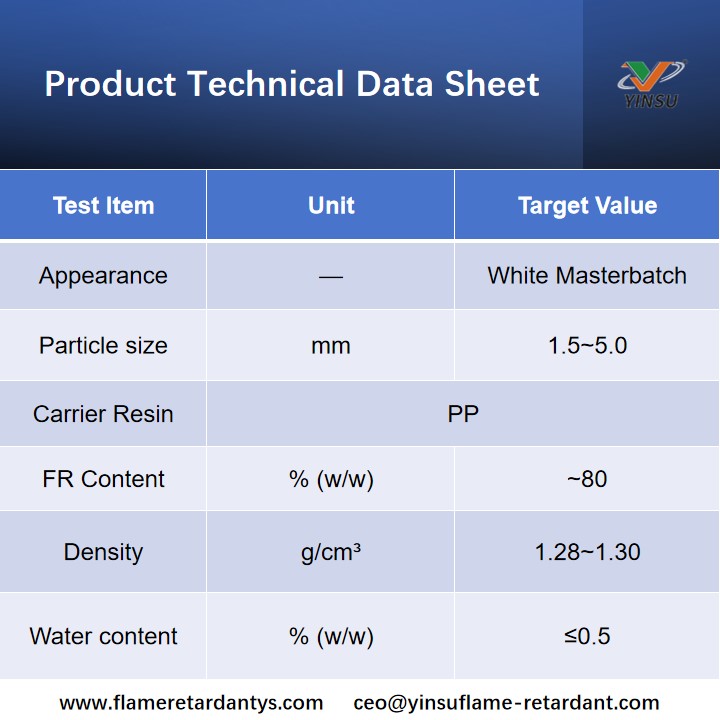

Ii Fiche technique du produit
Iii. Caractéristiques du produit
1. Retardateur de flamme : Excellent effet de carbonisation et efficacité ignifuge élevée ; teneur suffisante en phosphore et fort pouvoir ignifuge en phase solide ; compatible avec divers retardateurs de flamme, répondant facilement aux exigences de retardateur de flamme.
2. Propriétés de traitement : Température de décomposition thermique élevée et bonne résistance au vieillissement thermique ; adapté à une variété de méthodes de traitement ; résiste à des températures élevées pendant l'extrusion, ne présente aucun glissement d'eau et possède de bonnes propriétés de décantation.
3. Sécurité et performance environnementale : sans halogène, avec une faible génération de fumée et une faible toxicité de la fumée pendant la combustion, répondant aux exigences environnementales d'utilisation.
Iv. Application
Il peut être utilisé en combinaison avec du MPP, du MCA, des hydroxydes et d'autres additifs, et convient aux résines thermoplastiques renforcées et non renforcées telles que le PP, le PE, le EVA, le T et le PETPU. Il peut également être utilisé dans des matériaux thermodurcissables tels que les résines époxy et les résines insaturées.

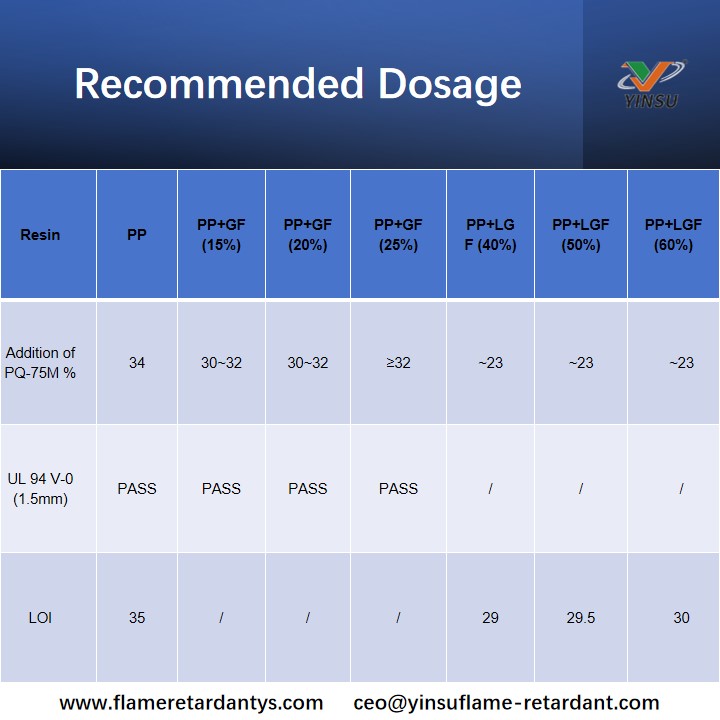

V. Posologie recommandée
Note:
Les données ci-dessus sont uniquement à titre de référence. En raison des variations dans les formulations et les processus, le dosage et l'application réels doivent être déterminés par des tests effectués par les clients.
VI . Stockage et transport des colis
1. Sacs en papier avec poly-sac intérieur, 25 kg/sac.
2. Transporter comme produit chimique non dangereux.
3. Stockage dans un endroit sec frais.
