Comment les retardateurs de flamme à base de phosphore peuvent-ils éviter la décomposition, le lessivage et le jaunissement à des températures élevées de 300°C ?
Un ingénieur spécialisé dans la modification PBT nous a un jour fait part d'un problème : ils développaient un connecteur de couleur claire. La formulation s'est parfaitement comportée lors d'essais à petite échelle, mais dès qu'elle a été introduite dans une extrudeuse à double vis et que la température a atteint 280°C, elle a commencé à fumer, un résidu brun jaunâtre s'est formé sur le moule et le produit final est sorti jauni. Ils ont essayé plusieurs retardateurs de flammes à base de phosphore, mais les résultats étaient à peu près les mêmes : soit une décomposition, un jaunissement ou une accumulation de moisissure telle qu'ils ont dû arrêter la machine toutes les deux heures pour nettoyer la moisissure.
Plus tard, il nous a demandé : les retardateurs de flammes à base de phosphore sont très efficaces, mais pourquoi échouent-ils dès qu'ils sont confrontés à des températures élevées ?
Ce problème devrait être familier à toute personne travaillant avec du nylon haute température, du PBT ou du PPA.

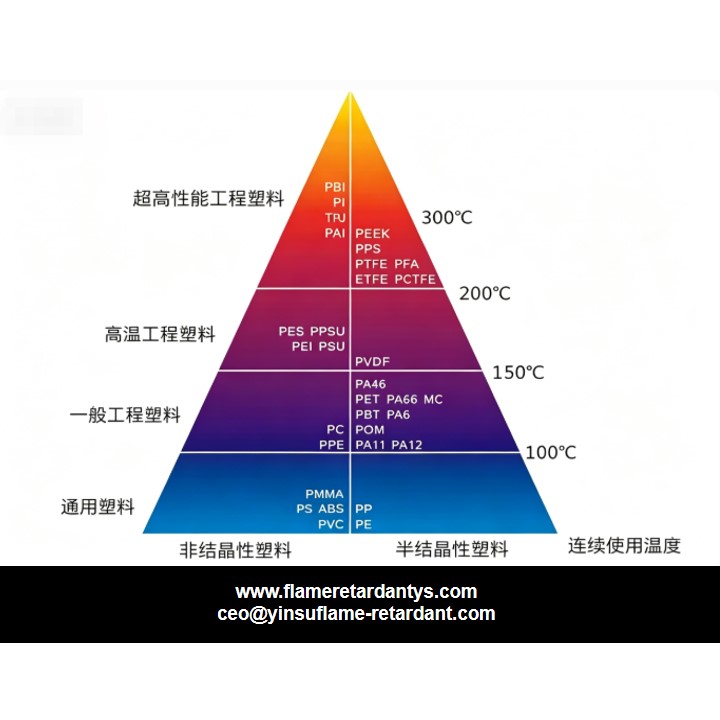

I. Pourquoi les plastiques techniques haute température dépendent-ils autant des retardateurs de flamme à base de phosphore ?
Les matériaux comme le nylon haute température et le PBT ont généralement des températures de traitement allant de 280 à 320°C. Dans cette plage de températures, de nombreux retardateurs de flamme traditionnels ne peuvent tout simplement pas tenir le coup : le MCA se décompose, les hydroxydes se sont déshydratés depuis longtemps et, bien que les retardateurs de flamme à base de brome offrent une résistance thermique décente, ils sont confrontés à une pression environnementale importante.
Les retardateurs de flamme à base de phosphore (tels que les composés organophosphorés, les hypophosphites et le phosphore rouge) sont devenus le choix courant en raison de leur efficacité ignifuge élevée et de leurs faibles niveaux de charge. Cependant, une efficacité élevée n’est pas synonyme de résistance aux températures élevées. En fait, les températures de décomposition thermique de nombreux retardateurs de flammes courants à base de phosphore se situent précisément dans la fourchette délicate de 280 à 300 °C, pas assez élevées pour résister aux températures de traitement, mais trop élevées pour rester stables.
II. Les « trois pièges majeurs » du traitement à haute température
① Décomposition prématurée
Lorsque la température de décomposition thermique d'un retardateur de flamme est inférieure à la température de traitement, le résultat est que le retardateur de flamme « se décompose » à l'intérieur de la vis avant même que le matériau ait été moulé. Les petites molécules qui en résultent non seulement ne parviennent pas à fournir un retardateur de flamme, mais corrodent également l'équipement. La conséquence la plus directe est que, même si vous avez ajouté beaucoup de retardateur de flamme, l'indice de retardateur de flamme ne s'améliorera tout simplement pas.
② Mise à l'échelle du moule
Les sous-produits de décomposition se condensent à la surface du moule, formant une couche de tartre dur, brun jaunâtre ou blanc. Au mieux, cela affecte l’apparence du produit fini ; au pire, cela obstrue les conduits de ventilation et provoque un remplissage incomplet. Certains clients ont signalé que lorsqu'ils utilisaient un certain retardateur de flamme à base de phosphore dans le PBT, ils devaient démonter et nettoyer le moule toutes les deux heures, réduisant ainsi de moitié l'efficacité de la production.
③ Jaunissement
C’est le problème le plus problématique, notamment lors de la production de pièces claires ou blanches. L'oxydation à haute température provoque la décoloration du retardateur de flamme, ce qui rend la pièce entière jaunissante et terne. Certains clients ont essayé plusieurs qualités différentes et ont finalement dit avec résignation : « Peut-être devrions-nous plutôt passer à des pièces de couleur foncée. »
III. Où se situe la racine du problème ?
Ce n’est pas que les retardateurs de flammes à base de phosphore soient inefficaces ; au contraire, la température de décomposition thermique des retardateurs de flamme standards à base de phosphore ne correspond pas à la fenêtre de traitement des plastiques techniques à haute température.
Plusieurs facteurs influencent la température de décomposition thermique : la stabilité inhérente de la structure moléculaire, la distribution granulométrique, la teneur en impuretés et la polarité de la surface. En termes simples, si un retardateur de flamme standard à base de phosphore ne peut pas résister lui-même à des températures supérieures à 300 °C, comment peut-il protéger le matériau ?
Autre point souvent négligé : de nombreux retardateurs de flammes à base de phosphore libèrent des substances acides à haute température. Ces substances acides catalysent la dégradation des polymères, aggravant encore le jaunissement et l’encrassement par les moisissures.
IV. Comment résoudre ce problème ? Quatre approches
① Modification de la structure moléculaire
C'est la solution la plus fondamentale. L'introduction de groupes résistants à la chaleur dans les composés à base de phosphore améliore leur stabilité thermique intrinsèque. Par exemple, le remplacement de groupes alkyles à chaîne courte par des structures aryles ou cycliques peut augmenter la température de décomposition thermique de 30 à 50 °C. Les retardateurs de flamme organophosphorés modifiés peuvent voir leur température de décomposition thermique augmenter de 280°C à plus de 330°C.
② Technologie de revêtement
Revêtement de la surface des particules ignifuges avec une couche de matériau résistant aux hautes températures (tels que des silanes, des résines ou des composés inorganiques). Ce « revêtement » ralentit la conduction de la chaleur vers l’intérieur, retardant ainsi la décomposition. Dans le même temps, la couche de revêtement améliore la compatibilité avec le substrat et réduit le lessivage.
③ Purification et contrôle de la taille des particules
Les impuretés agissent souvent comme « déclencheur » de la décomposition thermique. La réduction de la teneur en impuretés et l’optimisation de la répartition granulométrique (ni trop grossière ni trop fine) peuvent améliorer considérablement la stabilité thermique. Certains fabricants négligent cet aspect, entraînant des fluctuations importantes de stabilité thermique au sein d’un même lot.
④ Mélange synergique
Si un seul composé à base de phosphore ne peut pas résister seul à la chaleur, il peut être combiné avec d’autres. Par exemple, l’association d’un composé organophosphoré avec une petite quantité de composés azotés ou inorganiques améliore non seulement l’efficacité du retardateur de flamme, mais peut également améliorer la stabilité thermique globale. Il faut cependant veiller à ce que la tenue en température des synergistes soit compatible.
V. La résistance aux hautes températures n’est que la première étape ; le lessivage doit également être abordé.
La résistance à la décomposition pendant le traitement à haute température ne garantit pas qu'il n'y aura pas de lessivage lors d'une utilisation à long terme. Certains retardateurs de flammes à base de phosphore migrent en surface lors du test « double 85 » (85°C/85% d'humidité, 1 000 heures), formant des taches blanches ou un film huileux.
Les principales causes de lessivage sont une mauvaise compatibilité avec le substrat, un faible poids moléculaire et une encapsulation incomplète. Les solutions sont simples : augmenter le degré de polymérisation, effectuer une modification de surface et optimiser le processus d'encapsulation. Si la modification est effectuée correctement, la surface restera propre même après le test double-85.
VI. Comment choisir le bon matériau ?
Nylon haute température (PA6T, PA9T, PPA) : la modification avec des composés organophosphorés ou du diéthylphosphonate d'aluminium (ADP) est une option relativement stable. Faites attention à la compatibilité avec la fibre de verre ; certaines qualités sont sujettes au lessivage dans les systèmes renforcés de fibres de verre.
PBT : Modifié avec de l'ADP ou du phosphore rouge (pour les pièces de couleur foncée). Le phosphore rouge est peu coûteux et très efficace, mais les options de couleurs sont limitées. Les retardateurs de flamme synergiques à base d’azote peuvent réduire davantage le dosage requis.
Produits de couleur claire/blanche : Évitez le phosphore rouge ; choisissez de l'organophosphore modifié ou de l'ADP de haute pureté. La résistance à la température et au jaunissement sont des exigences essentielles.
Quelques conseils généraux pour éviter les pièges :
Assurez-vous de sécher le matériau avant le traitement ; la stabilité thermique des retardateurs de flammes à base de phosphore diminue lorsqu'ils absorbent de l'humidité.
Évitez de mélanger directement avec des charges alcalines telles que le carbonate de calcium, car cela pourrait neutraliser le retardateur de flamme et le rendre inefficace.
Ne pas fonctionner à la limite supérieure de la température d'extrusion ; laisser une marge de 20 à 30°C.
VII. Les températures élevées ne sont pas le problème ; le vrai problème est de choisir le mauvais matériau.
L'ignifugation des plastiques techniques à haute température n'est pas simplement une question de « l'ajouter ». Ce n'est qu'en sélectionnant des ignifugeants modifiés à base de phosphore avec des températures de décomposition thermique correspondantes, ainsi qu'une résistance à la migration et au jaunissement, que vous pouvez garantir une production fluide et des produits finis stables.
Nous avons déployé beaucoup d’efforts ces dernières années pour modifier les retardateurs de flamme à base de phosphore. Notre série d'organophosphorés (telle que WADP-10) atteint une température de décomposition thermique supérieure à 350°C, avec pratiquement aucune décomposition ni jaunissement à des températures de traitement de 300°C ; Grâce à la purification et à la modification, la série ADP a considérablement réduit les problèmes d'encrassement des moisissures ; les mélanges maîtres de phosphore rouge, tels que le FRP-750A, reposent sur une teneur élevée ou une encapsulation pour conserver les propriétés d'origine avec de faibles niveaux d'ajout, offrant un excellent contrôle de la lixiviation et les rendant adaptés aux pièces de couleur foncée à haute température.
Si vous êtes également confronté au jaunissement, à l'encrassement des moisissures ou à la décomposition lors du traitement à haute température, n'hésitez pas à discuter de qualités spécifiques avec nous. Vous n’aurez peut-être pas besoin de changer de formulation : il suffit peut-être d’ajuster la fenêtre de traitement pour résoudre le problème.
