Le dilemme des bâches et des membranes architecturales en PVC : comment obtenir un caractère ignifuge élevé sans sacrifier l'adhérence du revêtement ?
Dans la production de bâches en PVC, de membranes architecturales et de tissus étanches à l'air, les ingénieurs R&D et procédés sont souvent confrontés à un dilemme technique interdisciplinaire : comment répondre à des normes ignifuges strictes (telles que la classe B1 ou V-0) sur le revêtement de surface tout en maintenant une résistance au pelage exceptionnellement élevée entre le revêtement et le tissu de base en polyester ou en fibre de verre.
Dans la production réelle, de nombreux fabricants sont fréquemment confrontés à deux modes de défaillance typiques : premièrement, une mauvaise adhérence de la couche au tissu, où le revêtement ignifuge bouillonne ou se décolle facilement ; Deuxièmement, même si le revêtement de surface réussit le test de combustion verticale, la chaleur pénètre rapidement dans le revêtement pendant l'inflammation, provoquant la « brûlure » du tissu de base interne. Bien que cela semble être un problème avec des paramètres de processus tels que les couches à couteaux ou les températures du four, la cause fondamentale est en fait l' incompatibilité chimique entre le système ignifuge et le système d'adhésion à un niveau microscopique.
1. Pourquoi les systèmes ignifuges et d'adhérence se « combattent-ils » ?
Pour résoudre ce problème, nous devons d'abord anatomiser la structure « pyramide à trois couches » des tissus enduits de PVC (revêtement ignifuge supérieur + couche de liaison/adhérence + substrat de tissu de base). Le conflit entre l’ignifugation et l’adhésion est motivé par trois mécanismes microscopiques :
I. Interférence et destruction de la couche d'adhérence par les retardateurs de flamme
Les retardateurs de flamme inorganiques traditionnels ou certains additifs à base d'halogène/phosphore présentent souvent une faible acidité ou alcalinité. Lors du fluxage/plastification à haute température, ces composants acides ou basiques libres catalysent une réticulation prématurée ou une dégradation thermique de la résine de liaison (telle que le polyuréthane ou la résine PVC modifiée), provoquant une chute de la résistance au pelage. De plus, inorganiques hautement chargés les retardateurs de flamme , tels que le trihydroxyde d'aluminium (ATH), diluent considérablement la teneur en résine efficace de la couche d'adhésion, empêchant la pâte de pénétrer complètement et de « se fixer » sur les fibres du tissu de base.
II. Manque d'isolation thermique conduisant à une « brûlure » du tissu de base
De nombreuses formulations montrent que le revêtement de surface lui-même est ininflammable lors des tests. Cependant, comme le système ignifuge ne parvient pas à former une couche de charbon continue et dense lorsqu'il est chauffé, ou parce que la résine de la couche de liaison elle-même est hautement inflammable, la chaleur de la flamme passe directement à travers le revêtement. En conséquence, le tissu de base est instantanément « brûlé » en raison du manque de protection efficace contre la phase condensée.
III. Défauts inhérents au système traditionnel de trioxyde d'antimoine
En tant qu'épine dorsale conventionnelle des retardateurs de flamme en PVC , le trioxyde d'antimoine (ATO) a souffert de la montée en flèche des prix et de la forte densité de fumée sous le feu ces dernières années. Plus important encore, les particules solides ATO à mailles élevées ont tendance à migrer vers l'interface pendant la plastification, formant une « bande d'isolation de poudre » entre la couche d'adhésion et la couche de finition. Cela entrave gravement la liaison chimique entre les agents de réticulation présents dans la couche de liaison et le tissu de base. Par conséquent, l’introduction de substituts très efficaces au trioxyde d’antimoine pour améliorer la compatibilité des systèmes et la structure des coûts est devenue une tendance inévitable pour l’industrie.
2. La percée : la conception d'un système intégré « à adhérence ignifuge »
La solution à ce dilemme réside dans le passage d'une « approche cloisonnée » à une « intégration de systèmes », en établissant un cadre de formulation et de traitement unifié :
Sélectionnez une solution ignifuge synergique hautement compatible : éloignez-vous des systèmes d'additifs uniques et hautement chargés. Il est recommandé d'utiliser des substituts écologiques au trioxyde d'antimoine (tels que le YINSU Flame Retardant FR-03 ) mélangés à des plastifiants liquides à base d'ester de phosphate. Cette solution réduit efficacement l'acidité du système, minimisant ainsi la corrosion chimique de la résine d'adhésion. Parallèlement, l'introduction d'agents carbonateurs à l'échelle nanométrique (tels que le retardateur de flamme à couche de magnésium et d'aluminium FR-ML-01 ) forme rapidement une barrière composite de carbone inorganique dense et continue dans la phase condensée pendant le chauffage. Cela bloque parfaitement le transfert de chaleur vers le tissu de base, empêchant ainsi les « brûlures ».
Optimisez la formulation de la couche de liaison/adhérence : incorporez des agents de couplage silane ciblés (tels que le KH-550) ou des agents de réticulation isocyanate actifs dans la couche de liaison pour créer un « pont » de liaison covalente chimique entre la matrice PVC et les liaisons ester du tissu de base en polyester. Pendant ce temps, contrôlez strictement l’épaisseur de la couche de liaison entre 0,05 et 0,1 mm pour éviter la migration de retardateurs de flamme causée par un revêtement trop épais.
Ajustement précis des paramètres du processus : pendant la production, la température de plastification de la couche de finition doit être strictement contrôlée entre 180 et 200 °C pour empêcher la couche d'adhérence de se décomposer en raison d'une surchauffe localisée. Pour les tissus à base de polyester haute densité et faiblement polaires, il est fortement recommandé d'effectuer un traitement au plasma ou de pré-appliquer un apprêt avant l'enduction pour augmenter son énergie de surface.
3. Vérification des performances et valeur commerciale

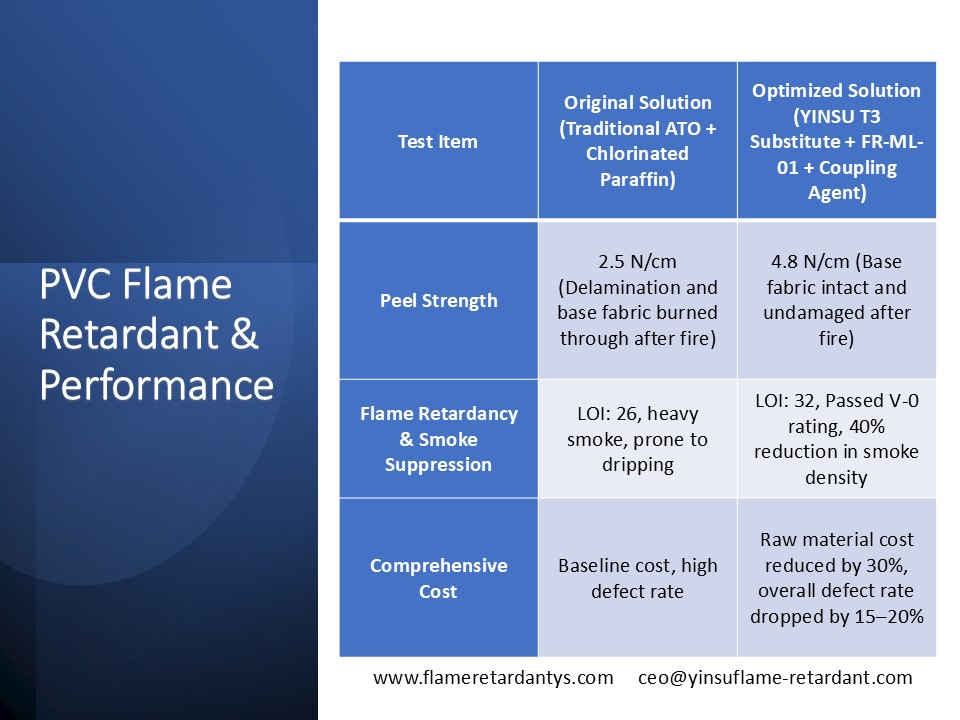

En s'adaptant à la solution « intégrée » susmentionnée, le matériau a réalisé un saut qualitatif tant en termes de propriétés physiques que d'efficacité économique. Vous trouverez ci-dessous les données comparatives des essais en laboratoire et de production de masse :
Dans le cadre d’une formulation scientifiquement conçue, l’optimisation des coûts et l’amélioration des performances peuvent aller de pair. Cela réduit non seulement directement les dépenses d'approvisionnement en matières premières, mais élimine également les coûts cachés de rebut en augmentant considérablement le taux de rendement au premier passage du produit.
4. Étude de cas réel : le retournement d'une usine de bâches de « non adhérent » à « réussi du premier essai »
Un important fabricant national de membranes architecturales en PVC était depuis longtemps confronté au délaminage des bords lors de la découpe des membranes finies. De plus, leurs produits ont échoué à plusieurs reprises aux tests de brûlure conformes aux normes européennes en raison de « la brûlure du tissu de base ».
Après l’intervention de notre équipe technique, nous avons systématiquement revu leur formulation. Premièrement, le trioxyde d'antimoine dans la recette originale a été complètement remplacé par un substitut YINSU Flame Retardant FR-03, et le dosage a été précisément réduit de 5 parties à 3,5 parties . Deuxièmement, 8 parties de FR-ML-01 et 2 parties d'ester de phosphate liquide ont été mélangées dans le revêtement ignifuge supérieur. Enfin, une quantité infime d'agent de couplage silane à 0,5 % a été modifiée dans la couche de liaison, et les températures de revêtement des zones 1 et 2 du four ont été finement ajustées à 195 °C.
Les améliorations ont été remarquables : la résistance au pelage de la membrane est passée d'un fragile 2,1 N/cm à un impressionnant 5,2 N/cm, garantissant ainsi la certification UL94 De plus, aucun signe de délaminage n’a été observé même après 2 000 heures d’essais de vieillissement artificiel accéléré. Ce qui a le plus satisfait les décideurs en matière d'approvisionnement, c'est que V-0 . le coût global des matières premières par tonne de membrane a été directement réduit de 1 200 RMB..
5. Conclusion et recommandations concrètes
Le conflit entre l’ignifugation et l’adhérence des tissus enduits de PVC n’est en aucun cas une impasse insoluble. Alors que l'industrie se demande s'il s'agit d'un « problème de processus ou d'un problème de système de formulation », la réponse avant-gardiste consiste toujours à redéfinir le système avec une pensée holistique . En tirant parti de la synergie entre les substituts écologiques du trioxyde d'antimoine et les agents de nano-charification à haute efficacité, combinés à une modification de la réticulation interfaciale, les fabricants peuvent débloquer de manière transparente un retardateur de flamme de haut niveau tout en conservant une résistance au pelage supérieure.
Contactez notre équipe d’experts techniques dès aujourd’hui :
Si vous êtes actuellement confronté à des problèmes de délaminage de revêtement, de défauts de brûlure ou de coûts de formulation exorbitants, veuillez nous contacter. Nous pouvons fournir des échantillons de test gratuits de retardateur de flamme YINSU FR-03, FR-ML-01 et d'agents de couplage spécialisés , et nos ingénieurs d'application effectueront un audit individuel de votre formulation actuelle afin d'adapter un guide de conception de formulation pour ignifuge et adhérence dans les tissus enduits pour votre entreprise.
