Solution ignifuge pour panneaux isolants XPS : faible coût, sans halogène, qualité V-0, brisant le dilemme environnemental et de performance
Abstrait:
L’hexabromocyclododécane (HBCD) ignifuge traditionnel pour les panneaux isolants XPS a été interdit, et les ignifugeants bromés sont confrontés à une pression environnementale croissante. Yinsu Flame Retardant présente des retardateurs de flamme bromés à haute efficacité et des retardateurs de flamme à haute teneur en phosphore rouge. Avec un ajout de seulement 4 à 8 %, ils peuvent réussir les tests UL94 V-0 (1,6 mm) et de qualité des matériaux de construction B1, réduisant ainsi les coûts globaux de 20 à 30 % sans affecter le processus de moussage supercritique au CO₂. Ce qui suit est une explication technique détaillée.

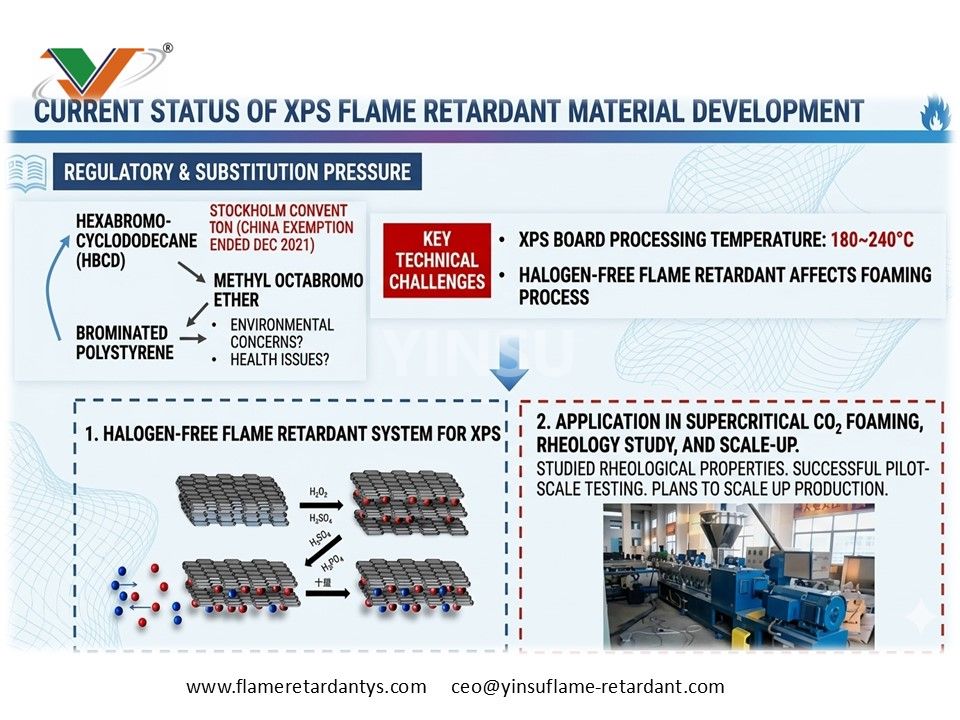

I. Le dilemme de l’ignifugation des panneaux isolants XPS : le conflit triangulaire entre le coût, l’environnement et les performances
Les panneaux isolants en polystyrène extrudé (XPS) sont largement utilisés dans les murs extérieurs des bâtiments, les entrepôts frigorifiques et le chauffage par le sol en raison de leur faible conductivité thermique et de leur résistance élevée à la compression. Cependant, leur inflammabilité (indice limite d’oxygène de seulement 18 %) nécessite l’ajout de retardateurs de flamme. Pourtant, les solutions ignifuges traditionnelles sont confrontées à trois défis majeurs :
L'hexabromocyclododécane (HBCD) a été répertorié comme substance interdite en vertu de la Convention de Stockholm en raison de ses caractéristiques de polluant organique persistant. La période d'exemption de la Chine a pris fin en décembre 2021. Bien que des alternatives telles que l'éther de méthyloctabromodiphényle et le polystyrène bromé soient disponibles à court terme, elles partagent les controverses environnementales communes aux retardateurs de flamme bromés, et certains produits peuvent libérer des substances nocives lors du traitement à haute température.
Les panneaux XPS sont produits selon des procédés de moussage au CO₂ supercritique, avec des températures de traitement allant généralement de 180 à 240 ℃. L'ajout de retardateurs de flamme sans halogène (tels que les systèmes phosphore-azote) affecte de manière significative les propriétés rhéologiques du polystyrène fondu, entraînant une diminution des taux de moussage, des structures cellulaires inégales et même l'incapacité d'obtenir une production continue. Parallèlement, les retardateurs de flamme doivent rester stables à haute température et être compatibles avec les agents gonflants physiques.
Les retardateurs de flamme bromés (tels que l'éther de méthyloctabromodiphényle) continuent d'augmenter leur prix, tandis que les solutions traditionnelles sans halogène nécessitent souvent des taux d'ajout allant jusqu'à 10 à 15 % pour obtenir des grades ignifuges équivalents (tels que le grade B1). Cela augmente non seulement les coûts, mais dégrade également les propriétés mécaniques des planches.
Votre solution ignifuge peut-elle réellement permettre d’économiser de l’argent et de respecter la réglementation ? Yinsu Flame Retardant a développé des retardateurs de flamme à base de mélanges maîtres bromés à haute efficacité et des systèmes ignifuges à haute teneur en phosphore rouge répondant spécifiquement à ces problèmes, atteignant un équilibre entre faible ajout, retardateur de flamme élevé et conformité environnementale dans les panneaux isolants XPS.
II. Principes techniques : des composites organiques-inorganiques aux systèmes ignifuges environnementaux spécialisés

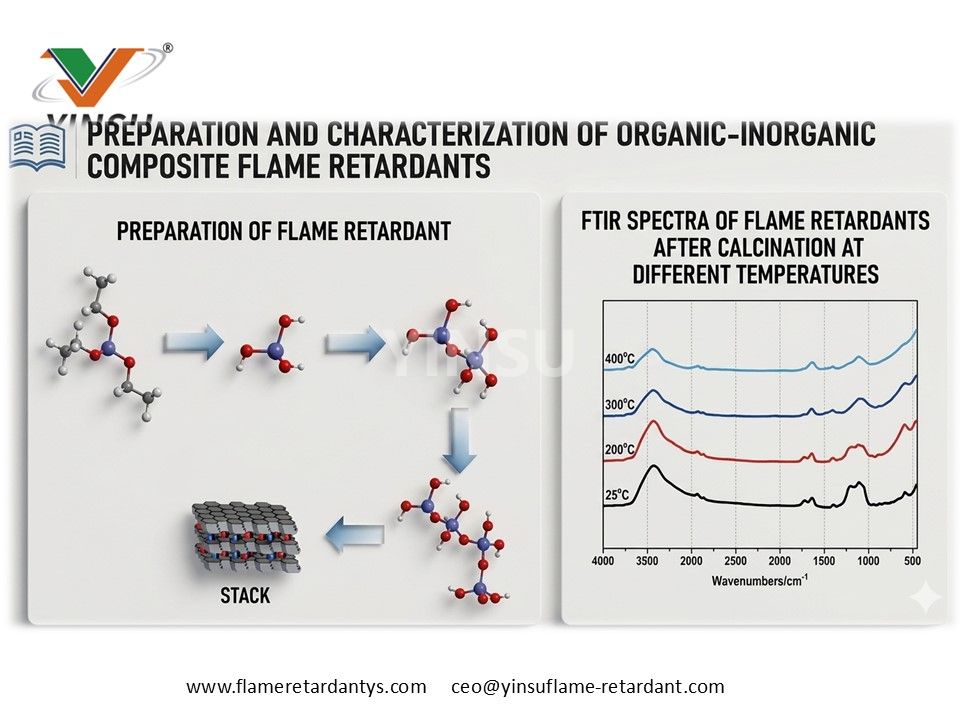

Pour équilibrer l’efficacité ignifuge avec la compatibilité du processus de moussage, nous adoptons une approche de conception ignifuge composite organique-inorganique. Grâce à l'optimisation de la structure moléculaire, le retardateur de flamme reste stable en dessous de 200 ℃ et commence à se décomposer et à se carboniser à 240 ℃, formant une couche protectrice dense.
L'analyse couplée thermogravimétrique-infrarouge montre que le retardateur de flamme composite libère des capteurs de radicaux à base de phosphore à 300 ℃ et génère une couche de charbon de type céramique à 400 ℃. Cette couche de charbon a une épaisseur uniforme et peut bloquer efficacement la chaleur et l'oxygène tout en supprimant la génération de fumée.

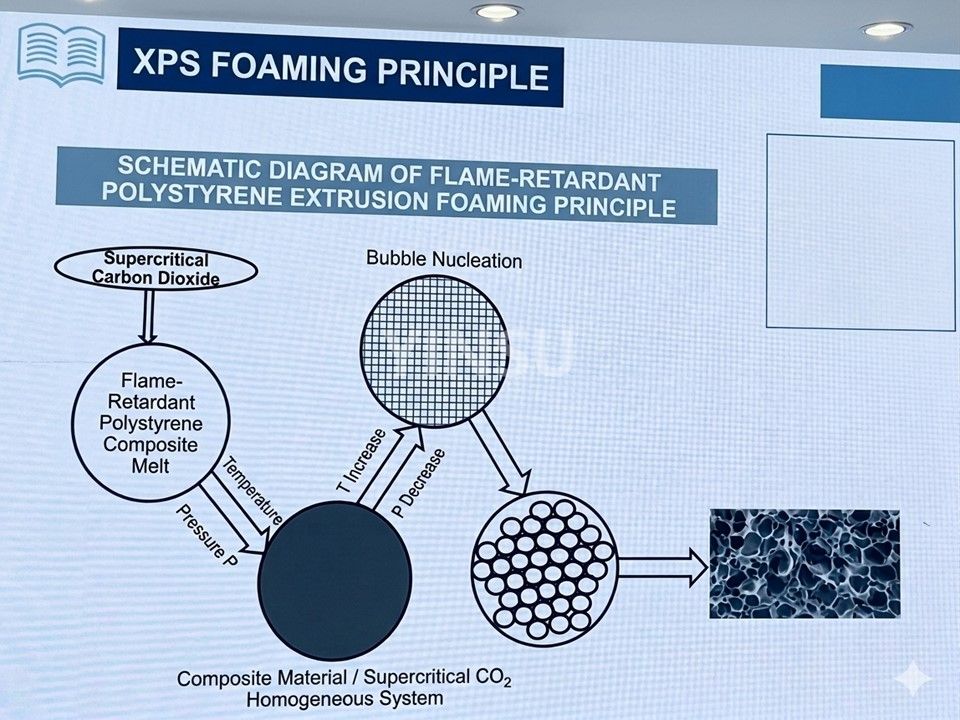

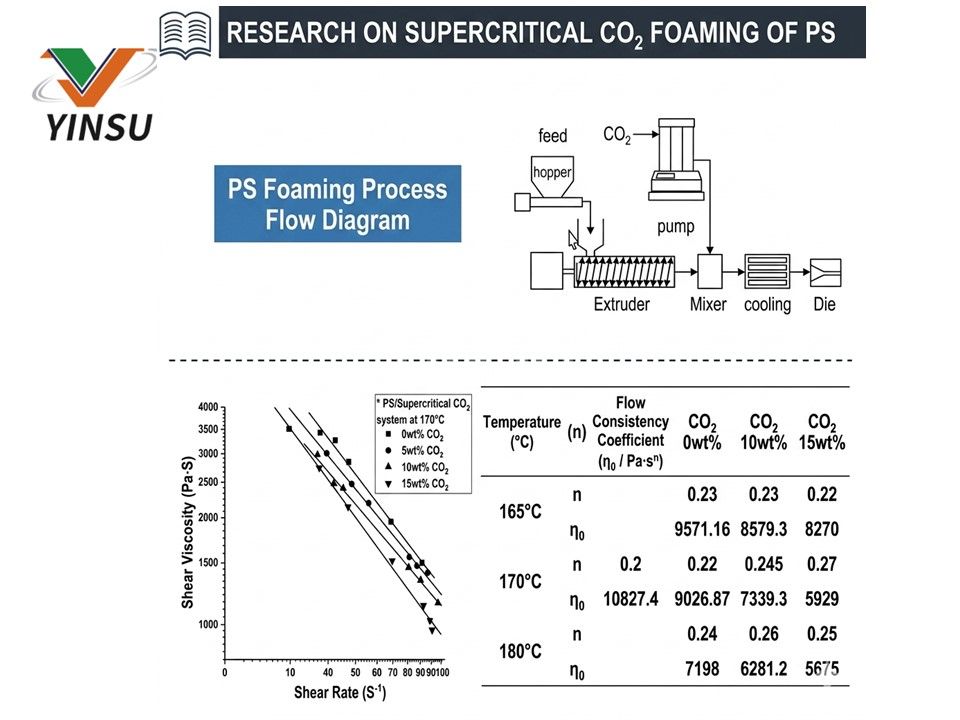

Pour le procédé de moussage supercritique au CO₂, nous avons ajusté la polarité de surface du retardateur de flamme, améliorant ainsi de 40 % sa compatibilité avec la matrice polystyrène. Les tests rhéologiques montrent que la fonte XPS avec 8 % de retardateur de flamme bromé à haute efficacité Yinsu ne présente qu'une diminution de 12 % du module de stockage à 180 ℃, contre une diminution de 35 % avec les retardateurs de flamme traditionnels sans halogène. Cela signifie que notre produit ne perturbe pas le processus de moussage et que l'uniformité du diamètre des cellules de mousse peut être contrôlée dans les 150 μm.
III. Solutions de produits ignifuges Yinsu : faible ajout, UL94 V-0, qualité B1

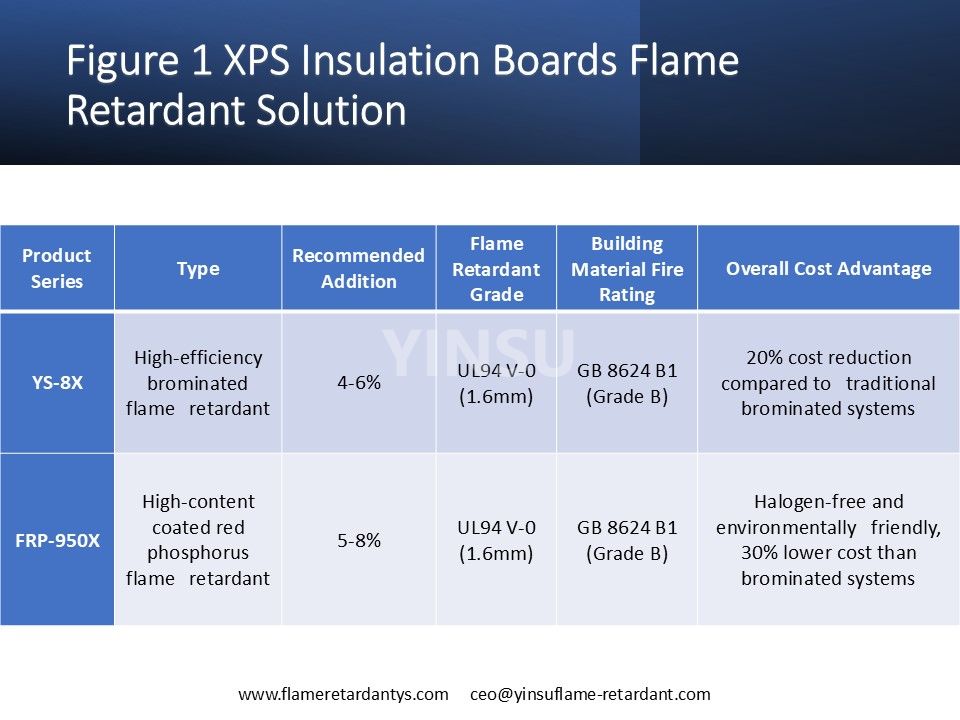

Yinsu Flame Retardant propose les deux catégories de produits principales suivantes pour les panneaux isolants XPS :
Données clés :
Carte XPS avec ajout de 5 % de YS-8X : l'indice limite d'oxygène (LOI) a augmenté de 18 % à 28 %.
Lors des tests de combustion verticale : temps d'auto-extinction après le retrait de la flamme ≤ 2 secondes, aucune goutte fondue n'enflamme le coton.
Indice de densité de fumée (SDR) ≤75, répondant aux exigences de qualité B1 pour une faible fumée.
Cas client :
Un fabricant de panneaux isolants du Shandong utilisait auparavant un système méthyloctabromodiphényléther + trioxyde d'antimoine à environ 4 800 RMB la tonne. Après le passage à la série Yinsu YS-8X (ajout de 5 %), le coût est tombé à 3 000 RMB par tonne, soit une réduction de 38 %. Le produit a également passé avec succès la certification de qualité B1 du Centre national de surveillance et d'inspection de la qualité des matériaux de construction ignifuges.
IV. Données d'application : tests de combustion, charbon résiduel du calorimètre à cône et optimisation de la formulation
Nous avons effectué des tests systématiques sur les panneaux isolants XPS dans des conditions de laboratoire (support : polystyrène, taux de moussage 30x, épaisseur 30 mm).

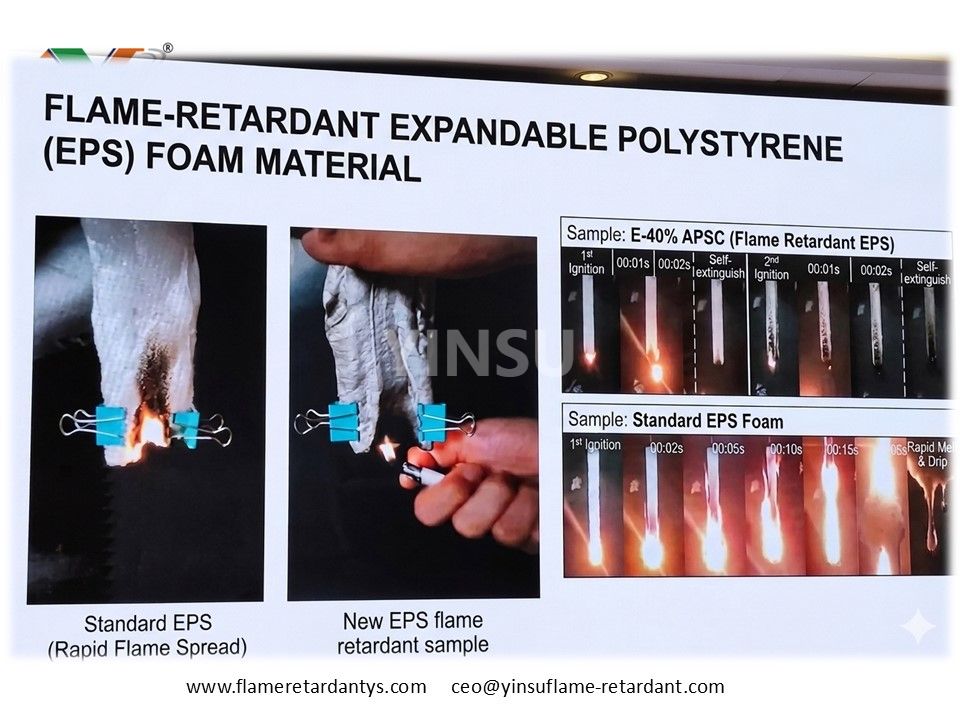

1. Test de combustion verticale
Formulations comparatives :
Formule A (vierge) : Pas de retardateur de flamme, combustion vigoureuse, gouttes importantes.
Formule B (Système bromé traditionnel) : 7 % d'éther de méthyloctabromodiphényle + 2 % de trioxyde d'antimoine, UL94 V-2, avec goutte à goutte.
Formule C (Yinsu YS-8X) : 5 % YS-8X, UL94 V-0, auto-extinguible en 1,5 seconde après retrait de la flamme, pas de gouttes.
Formule D (maître de phosphore rouge Yinsu) : 8 % FRP-950X + 30 % ATH, UL94 V-0, auto-extinguible en 2 secondes après retrait de la flamme, couche de charbon complète.

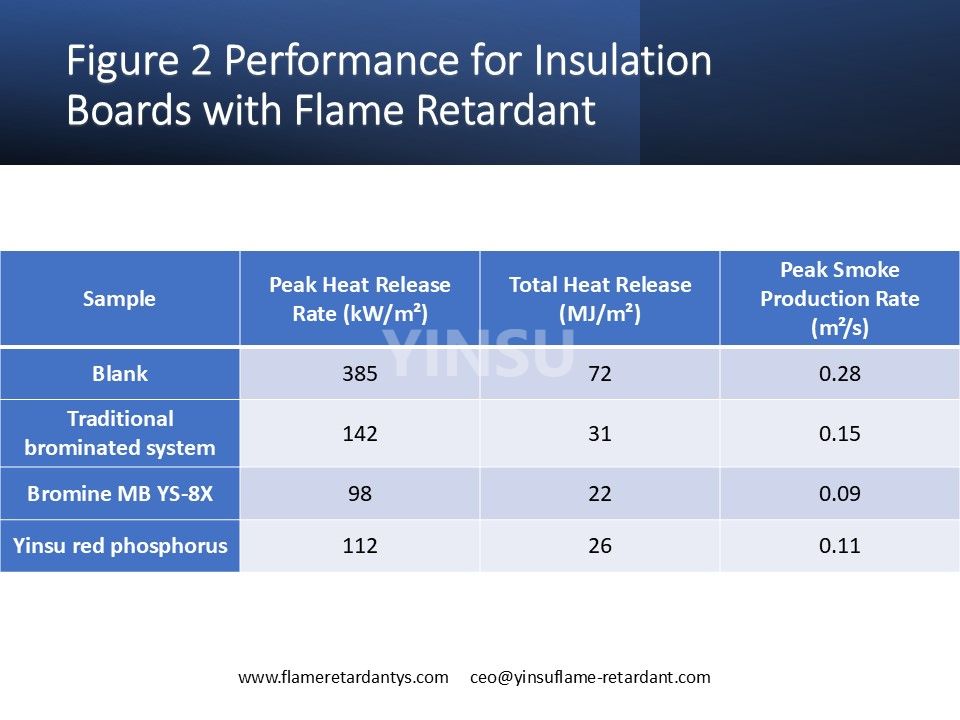

2. Données du calorimètre à cône
Comme indiqué, le système Yinsu YS-8X réduit le taux de dégagement de chaleur maximal de 74 % et le taux de production de fumée de 68 %, surpassant ainsi les systèmes bromés traditionnels.
3. Morphologie du charbon résiduel
Après les tests au calorimètre à cône, la surface de l'échantillon du Yinsu YS-8X a formé une couche de charbon intumescente continue et dense d'environ 3 mm d'épaisseur sans fissuration. En revanche, le système bromé traditionnel produisait une couche de charbon lâche avec détachement local.
4. Sélection de formulation optimale
Grâce à des expériences orthogonales, la formulation optimale pour les panneaux isolants XPS a été déterminée (sur la base d'une formulation totale de 100 parties) :
Yinsu YS-8X ignifuge : 5 parties
Lubrifiant (stéarate de zinc) : 0,3 partie
Antioxydant (1010) : 0,1 partie
CO₂ supercritique : 6 à 8 parties (agent gonflant physique)
Cette formulation atteint un rapport de moussage de 32x à une extrusion de 190℃, avec une résistance à la compression ≥300kPa et une conductivité thermique ≤0,028W/(m·K).
V. Recommandations de production : fenêtre de traitement et contrôle du processus
Pour garantir des performances ignifuges optimales, veuillez noter les points clés suivants :
Contrôle de la température : températures recommandées pour la zone d'extrudeuse : section d'alimentation 170-180℃, section de compression 185-195℃, section de dosage 190-200℃, filière 200-210℃. Évitez une surchauffe locale au-dessus de 230 ℃, ce qui pourrait provoquer une décomposition prématurée du retardateur de flamme.
Configuration des vis : utilisez des vis à cisaillement moyen avec des blocs de pétrissage accrus dans la section de mélange pour favoriser une dispersion uniforme du retardateur de flamme. N'utilisez pas d'éléments à fort cisaillement (tels que des blocs de filetage inversé) pour éviter un cisaillement excessif provoquant une fuite de l'agent gonflant.
Réglage de la pression de la filière : maintenez la pression de la filière à 8-12 MPa pour obtenir une structure cellulaire uniforme.
Ventilation sous vide : Un évent sous vide doit être installé dans la section centrale de l'extrudeuse pour éliminer l'humidité et les substances volatiles de faible poids moléculaire, réduisant ainsi les défauts de surface.
Le respect de ces paramètres garantit une production quotidienne d'au moins 95 % du processus d'origine, avec des cycles de nettoyage des encrassements de moules étendus de toutes les 8 heures à toutes les 48 heures.
VI. Résumé et action : Un système ignifuge à faible coût et sans halogène, vous aidant à atteindre la conformité et à réduire les coûts

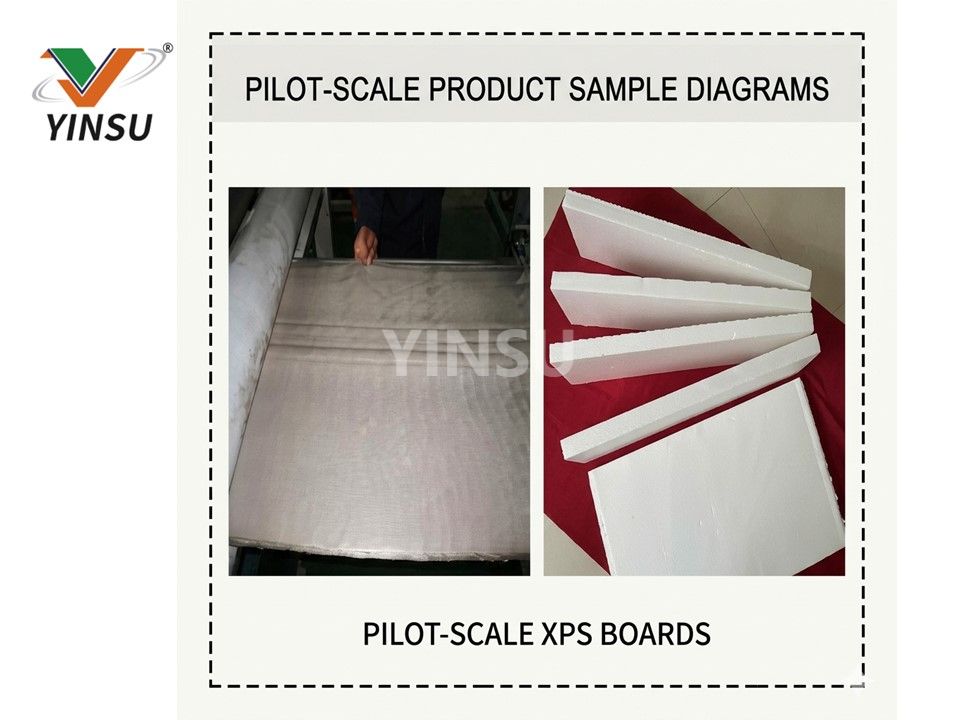

L’ignifugation des panneaux isolants XPS est entrée dans l’ère post-HBCD. Yinsu Flame Retardant fournit des retardateurs de flamme bromés à haute efficacité (ajout de 4 à 6 %) et des retardateurs de flamme à haute teneur en phosphore rouge (ajout de 5 à 8 %), tous deux capables de passer les tests UL94 V-0 (1,6 mm) et de qualité des matériaux de construction B1, avec des coûts globaux réduits de 20 à 30 % par rapport aux solutions traditionnelles. Nous avons déjà réalisé une vérification de la production de masse chez plusieurs fabricants de panneaux isolants dans le Shandong, le Jiangsu et d'autres régions.
Si vous recherchez :
Une solution ignifuge conforme pour remplacer l'hexabromocyclododécane
Optimisation de la formulation pour réduire les coûts des retardateurs de flamme de plus de 20 %
Un système ignifuge sans halogène qui ne compromet pas le processus de moussage et les propriétés mécaniques
Veuillez nous contacter pour demander des échantillons gratuits et des manuels techniques détaillés. Yinsu Flame Retardant se concentre sur la R&D ignifuge depuis 22 ans, fournissant des solutions ignifuges uniques pour les panneaux isolants XPS, les panneaux muraux en PVC et d'autres matériaux de construction.
À propos du retardateur de flamme Yinsu
Guangzhou Yinsu Flame Retardant New Materials Co., Ltd. se spécialise dans la R&D et la production de retardateurs de flamme sans halogène, respectueux de l'environnement et à haute efficacité. Notre gamme de produits couvre des retardateurs de flamme enrobés à haute teneur en phosphore rouge, en phosphore organique, à base d'azote, bromés et composites, largement utilisés dans les câbles, les plastiques techniques, les matériaux d'isolation des bâtiments et d'autres domaines.
