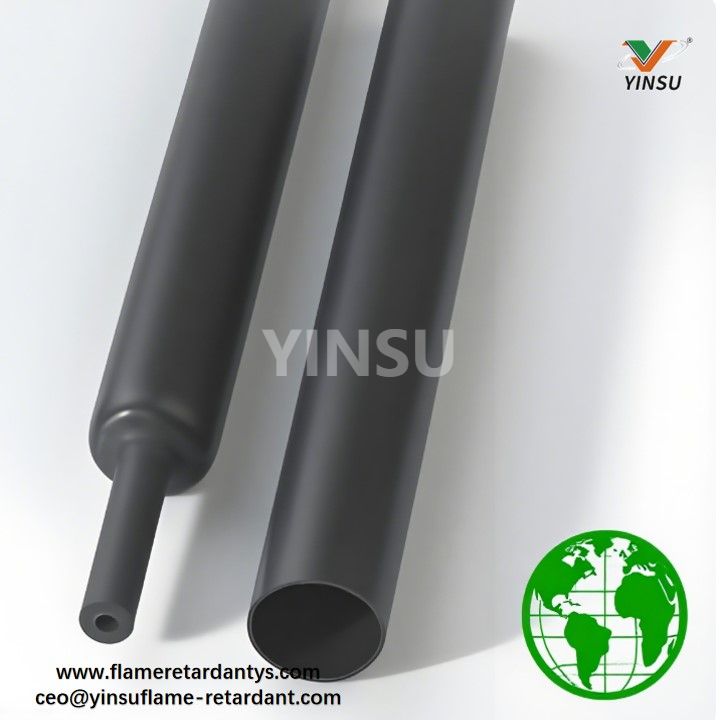

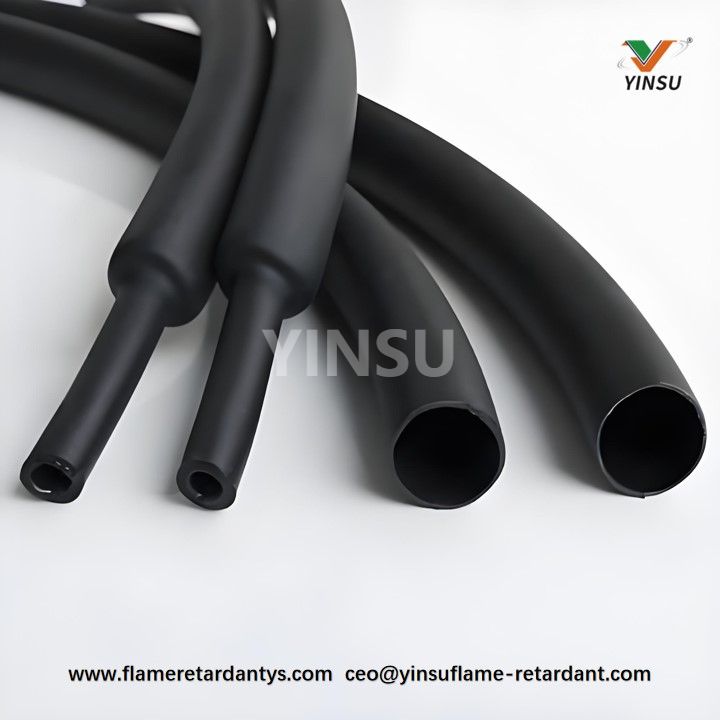

Au-delà du rétrécissement : résoudre les défis courants liés à la formulation de gaines thermorétractables ignifuges
'Atteindre une ignifugation parfaite sans compromettre les autres propriétés est le Saint Graal pour les fabricants de thermorétractables' — mais pour les ingénieurs qui conçoivent des tubes pour les faisceaux haute tension 800 V NEV ou les racks de serveurs de centres de données , ce 'Graal' n'est pas seulement un objectif, c'est une exigence non négociable. Une formulation qui satisfait à la norme UL VW-1 mais perd 30 % de sa résistance à la traction, ou qui répond à la directive RoHS mais obstrue les filières d'extrusion, échoue dans une utilisation réelle.
La formulation de gaines thermorétractables ignifuges (FR) consiste moins à « équilibrer » les propriétés qu'à éliminer les compromis , un exploit qui nécessite une expertise approfondie en chimie des polymères, en dispersion d'additifs et en facteurs de stress spécifiques à l'application. Chez YINSU FLAME RETARDANT, nous avons résolu ces problèmes pour plus de 100 fabricants de thermorétractables dans le monde, en tirant parti de produits chimiques FR à haute efficacité et d'une ingénierie personnalisée pour transformer les problèmes de formulation en avantages concurrentiels. Ci-dessous, nous détaillons les 5 défis de formulation les plus critiques (avec des données concrètes sur leur impact) et les solutions éprouvées sur le terrain qui offrent à la fois conformité et performances.
I. Les défis courants liés à la formulation de gaines thermorétractables (avec un impact spécifique à l'industrie)
Pour les scientifiques des matériaux et les ingénieurs de production, le « compromis » n'est pas abstrait : il se traduit par des lots mis au rebut, des audits clients échoués ou même des échecs sur le terrain. Voici comment chaque défi se déroule dans le monde réel de la fabrication :
1. Équilibrer les propriétés mécaniques et l'ignifugation : le « piège de la fragilité »
Les FR traditionnels (par exemple, l'hydroxyde d'aluminium non modifié/ATH) nécessitent une charge de 30 à 60 % en poids pour répondre à la norme UL VW-1, ce qui écrase la flexibilité et la durabilité de la matrice polymère. Par exemple:
Une gaine thermorétractable en polyoléfine (PO) standard perd 40 à 50 % de sa résistance à la traction (de 13 MPa à <8 MPa, ASTM D638) lorsqu'elle est chargée avec 45 % d'ATH.
L'allongement à la rupture chute de 300 % (PO pur) à < 100 %, ce qui rend le tube sujet aux fissures lors de l'installation (par exemple, courbure autour des bornes de la batterie NEV).
La résistance aux chocs chute de 60 % (impact cranté IZOD : 2,5 kJ/m² contre 6,2 kJ/m² pour un PO pur), ne répondant pas aux exigences automobiles de « durabilité aux vibrations » (ISO 16750-3).
Il ne s'agit pas seulement d'un problème de qualité, mais aussi d'un problème de coût : les tubes fragiles augmentent les taux de rebuts de production de 15 à 20 % en raison des fissures post-extrusion.
2. Traitement et retardateur de flamme : le « cauchemar des flux et de la dispersion »
Les additifs FR mal dispersés ou incompatibles font dérailler deux étapes critiques : l’extrusion et la réticulation.
Problèmes d'extrusion : les particules FR agglomérées (par exemple, hydroxyde de magnésium non modifié/MDH) créent des défauts de surface (rayures, piqûres) et augmentent la pression dans la filière de 25 à 30 % , ralentissant les vitesses de ligne de 20 m/min à <15 m/min.
Inefficacités de la réticulation : les FR halogénés (par exemple, le décabromodiphényléther) peuvent réagir avec les agents de réticulation peroxydes, réduisant ainsi la densité de réticulation de 15 à 20 % . Cela conduit à des taux de rétraction incohérents (par exemple, un tube de 2:1 se rétrécissant à 1,8:1) et à des échecs d'audits dimensionnels.

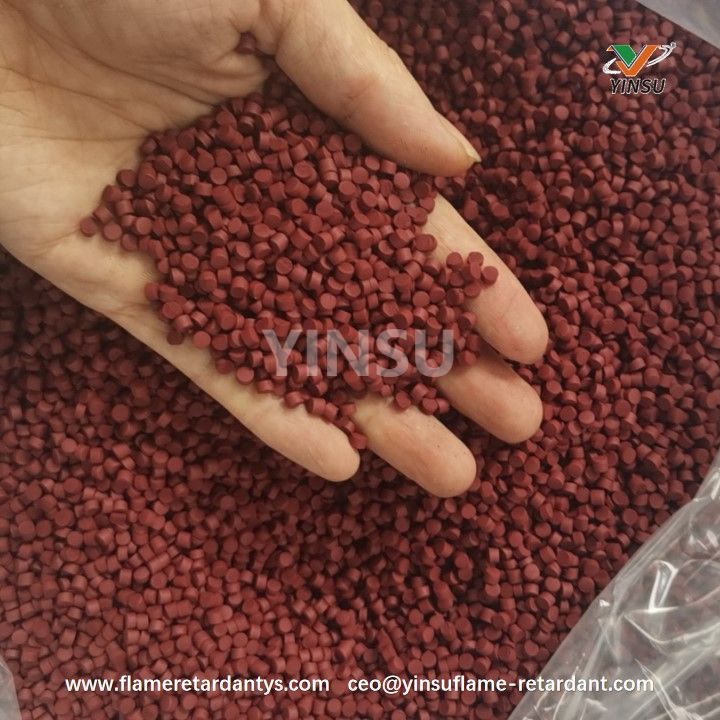

Poussière et risques pour la sécurité : les poudres FR mélangées à sec (par exemple, le phosphore rouge) génèrent de la poussière, augmentant les risques d'exposition des travailleurs et nécessitant des améliorations coûteuses en matière de ventilation.
3. Propriétés électriques et retardateur de flamme : le « risque de défaillance de l'isolation »
La fonction principale des gaines thermorétractables est l'isolation électrique, et de nombreux FR compromettent cette fonction. Pour les applications haute tension (par exemple, faisceaux EV 800 V) :
L'ATH à charge élevée réduit la rigidité diélectrique de 20 à 25 % (de 22 kV/mm à <17 kV/mm, ASTM D149), risquant ainsi la formation d'arcs.
Les FR halogénés (brome-antimoine) augmentent la tangente de perte diélectrique (tanδ) à 1 kHz de 0,001 (PO pur) à 0,005, entraînant une accumulation de chaleur dans les circuits à courant élevé.
Les FR mal dispersés créent des « micro-vides » dans la matrice polymère, réduisant la résistivité volumique de 3 à 4 ordres de grandeur (de 10⊃1;⁴ Ω·cm à 10⊃1;⁰ Ω·cm), ce qui ne répond pas aux normes CEI 60093.
4. Pression environnementale et réglementaire : au-delà de la conformité « à cocher »
Les réglementations actuelles ne se limitent pas à « sans halogène » : elles exigent une faible fumée, une faible toxicité et une traçabilité complète.
REACH UE : plus de 10 FR (par exemple, certains composés bromés) figurent sur la liste des SVHC, nécessitant une substitution coûteuse.
Chine GB 30288-2013 : impose une densité de fumée (Ds, 4 min) <200 (ASTM E662) et des gaz toxiques (HCl) <50 ppm (ISO 5659-2) – les tubes traditionnels à base de PVC (avec chlore) ne peuvent pas s'y conformer.
Exigences OEM NEV : des marques comme Tesla et BYD exigent désormais des données de durabilité « du berceau à la porte », excluant les FR à empreinte carbone élevée (par exemple, le trioxyde d'antimoine importé).
5. Rentabilité : la « compression des matières premières »
La hausse des prix des matières premières critiques en matière de FR (par exemple, le trioxyde d'antimoine en hausse de 40 % par rapport à l'année précédente, 2023-2024) et les déchets provenant de formulations de mauvaise qualité érodent les marges.
Les formulations traditionnelles d'ATH/MDH nécessitent 2 à 3 fois plus de volume d'additifs, ce qui augmente les coûts d'expédition et de stockage.
Les mélanges de brome et d'antimoine importés ajoutent 15 à 20 % aux coûts des matières premières (par rapport aux alternatives d'origine locale) et comportent des risques pour la chaîne d'approvisionnement (par exemple, les droits de douane commerciaux).
Les déchets dus à des problèmes de traitement (par exemple, des défauts de surface) ajoutent entre 0,05 et 0,10 $ par mètre aux coûts de production : pour un trajet de 100 000 mètres, cela représente une perte de revenus de 5 000 $ à 10 000 $.
II. Solutions innovantes pour rompre les compromis (avec les différenciateurs techniques de YINSU)
La clé pour résoudre ces défis n'est pas un « compromis » : il s'agit de systèmes ignifuges conçus qui fonctionnent avec le polymère, et non contre lui. Vous trouverez ci-dessous les solutions que nous avons validées dans plus de 100 essais clients :
1. FR à haute efficacité : plus de protection, moins de charge
En passant à des produits chimiques FR ultra efficaces, les fabricants ont réduit les niveaux de charge de 50 à 70 %, préservant ainsi les propriétés des polymères tout en respectant les normes.
Résistance à la traction conservée à >90 % (12+ MPa, contre <8 MPa avec ATH).
Allongement à la rupture >250 % (vs <100 % avec ATH), réussi les tests de pliage automobiles.
Rigidité diélectrique >21 kV/mm, répondant aux exigences du faisceau EV 800 V.
2. Technologie de modification de surface : traitement plus fluide, qualité constante
Les charges FR modifiées en surface de YINSU éliminent les problèmes de dispersion et rationalisent la production :
MDH traité au silane : un agent de couplage au silane lie les particules de MDH aux polyoléfines, réduisant ainsi l'agglomération de 90 % (taille des particules <5 μm, contre 20+ μm pour le MDH non modifié). Ce:
Réduit la pression dans la filière de 20 % , ce qui ramène la vitesse de la ligne d'extrusion à plus de 20 m/min.
Élimine les défauts de surface, réduisant les taux de rebut à <5 %.
Améliore l'efficacité de la réticulation (consommation de peroxyde réduite de 10 %), garantissant des taux de rétraction constants (±0,05).
Mélanges maîtres sans poussière : tous les FR YINSU sont fournis sous forme de mélanges maîtres granulés (par exemple, brome-antimoine Sb-01), éliminant ainsi l'exposition à la poussière et simplifiant la manipulation des matériaux.
3. Systèmes synergiques : performances 1+1 > 2
Les mélanges FR synergiques de YINSU combinent deux ou plusieurs produits chimiques pour améliorer la sécurité et réduire les coûts. Par exemple:
Densité de fumée (Ds,4min) <150 (ASTM E662) – 30 % inférieure au FRP-950X seul.
Gaz toxique (CO) <400 ppm (ISO 5659-2), répondant aux exigences de faible toxicité des centres de données.
Économies de 10 à 15 % (par rapport à l'utilisation du phosphore seul), car les additifs azotés sont plus économiques.
Synergie sans halogène pour FKM : pour les tubes FKM à haute température (par exemple, sous le capot automobile), le mélange de FRP-950X avec de la silice de taille nanométrique (K100 de YINSU) maintient les performances FR (réussite UL VW-1) à 120 °C d'utilisation continue, sans compromettre la résistance à l'huile (gonflement d'huile ASTM D471 <8 %).
4. Formulations personnalisées : adaptées à votre polymère et à votre application
Il n'y a pas deux polymères (EVA, PE, FKM, PTFE) qui se comportent de la même manière : les FR 'à taille unique' échouent. Le processus personnalisé de YINSU comprend :
1. Audit polymère : Nous testons le MFI (melt flow index), la Tg (température de transition vitreuse) et la cinétique de réticulation de votre polymère de base pour identifier les risques de compatibilité.
2. Cartographie des applications : nous alignons les performances FR avec votre utilisation finale (par exemple, les faisceaux EV 800 V nécessitent une rigidité diélectrique élevée, le transport ferroviaire nécessite une faible fumée).
3. Prototypage et tests : Nous fournissons des prototypes de 5 à 10 kg pour vos essais d'extrusion, avec des données complètes sur les performances FR, les propriétés mécaniques et la transformabilité.
Exemple : Pour un client fabriquant du thermorétractable à base de EVA pour des panneaux solaires, nous avons développé un mélange personnalisé de mélange maître brome-antimoine qui :
Conforme aux normes UL VW-1 et IEC 60695 GWIT >850°C.
Conserve 90 % d'allongement après 2000 heures d'exposition aux UV (ISO 4892-3).
Coûte 12 % de moins que leur précédente formulation à base d’ATH.
III. Étude de cas : EVA Gaines thermorétractables : de la crise des coûts à un gain de marge de 20 %
Un important fabricant asiatique de thermorétractables était confronté à un dilemme critique : ses tubes à base de EVA (pour l'électronique grand public) utilisaient un système FR traditionnel brome-antimoine qui :
Dépendait du trioxyde d’antimoine importé (coûteux, risques pour la chaîne d’approvisionnement).
Chargement requis de 20 à 30 % en poids pour passer la norme UL VW-1, réduisant le MFI de 30 % (extrusion lente).
A eu un taux de rebut de 18 % en raison de défauts de surface.
En partenariat avec YINSU, nous avons développé un mélange maître brome-antimoine personnalisé ( Sb-01 ) :
Mise à niveau de la formulation : nous avons optimisé la taille des particules d'antimoine à 500 nm (contre 2 μm dans leur ancien mélange) et ajouté un dispersant, réduisant la charge à 8 % en poids tout en conservant la conformité UL VW-1.
Économies de coûts : approvisionnement local en antimoine (vs importé) + chargement réduit, réduction des coûts des matières premières de 25 %.
Améliorations du processus : MFI augmenté de 5 g/10 min à 7 g/10 min, augmentant la vitesse d'extrusion de 15 %, le taux de rebut a chuté à 6 %.
Résultat : la marge du client sur les tubes EVA a augmenté de 20 % et la chaîne d'approvisionnement a été éliminée de la dépendance à l'égard de l'antimoine importé.
IV. Conclusion : arrêtez de faire des compromis : concevez la formulation parfaite
La formulation des gaines thermorétractables ignifuges ne nécessite pas de choisir entre les performances ignifuges, la résistance mécanique ou le coût. Avec le bon partenaire FR, qui combine expertise en chimie, connaissance des applications et ingénierie personnalisée, vous pouvez créer des tubes qui dépassent les normes et les attentes de vos clients.
Chez YINSU FLAME RETARDANT, nous ne vendons pas seulement des additifs : nous résolvons des problèmes. Notre équipe technique vous accompagne depuis l’audit de formulation jusqu’à la mise à l’échelle de la production, en vous assurant :
Prototypage gratuit pour essais d'extrusion.
Rapports de tests complets (UL VW-1, IEC 60695, propriétés mécaniques/électriques).
Stabilité de la chaîne d’approvisionnement (capacité annuelle de 10 000 tonnes pour le FRP-950X et le mélange maître brome-antimoine).
Prêt à rompre avec les compromis de formulation et à construire une meilleure gaine thermorétractable ?
Demandez une consultation technique gratuite et un échantillon dès aujourd’hui.
