Comment réduire les défauts de bulles dans le processus de moulage par injection de produits ignifuges PA66

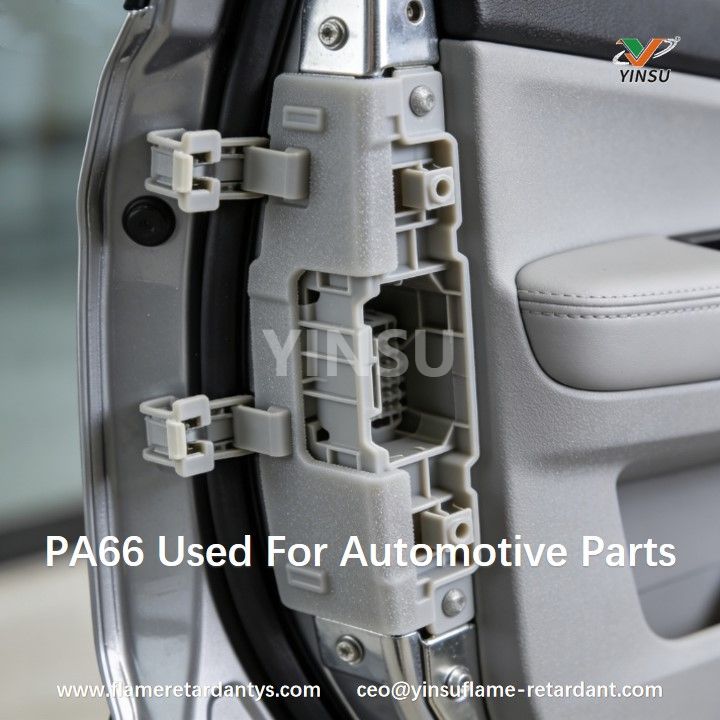

L'ignifuge PA66 est un matériau en nylon ignifuge couramment utilisé, largement appliqué dans des domaines tels que les appareils électroniques et les composants automobiles en raison de ses excellentes propriétés mécaniques et de ses caractéristiques ignifuges. Des défauts de bulles se produisent fréquemment pendant le processus de moulage par injection, affectant l’apparence et les performances des pièces. Pour réduire complètement la formation de bulles, une optimisation est nécessaire sous plusieurs aspects, notamment la préparation des matériaux, les paramètres du processus, la conception du moule et le post-traitement, en fonction des conditions de production réelles.
I. Comprendre la nature et les causes de la formation de bulles.
Les défauts de bulles sont principalement causés par des gaz emprisonnés à l'intérieur du matériau ou dans la cavité du moule qui ne sont pas évacués à temps. La formation de bulles dans les pièces ignifuges PA66 implique généralement les situations suivantes :
Libération de vapeur d'eau ou de gaz provenant de l'humidité ou de substances volatiles inhérentes au matériau.
L'air est emprisonné et ne peut pas être complètement évacué pendant le processus d'injection.
Libération de gaz due à la décomposition du matériau à haute température.
Incompatibilité entre le matériau et les additifs, provoquant une séparation interne ou des bulles.
Différentes causes nécessitent différentes contre-mesures, nécessitant une identification précise de la raison spécifique de l’apparition des bulles.
II. Préparation et traitement du matériau lui-même
Ignifuge PA66 pièces sont hautement hygroscopiques et doivent être soigneusement séchées avant le moulage. Les conditions de séchage typiques recommandées sont de 80 °C à 85 °C pendant 4 à 6 heures, garantissant que la teneur en humidité est inférieure à 0,1 %. Le moulage par injection avec un matériau humide est une cause fréquente de bulles, car l'humidité génère de grandes quantités de vapeur lors de la fusion, formant des bulles. L'environnement de stockage des matières premières doit être maintenu sec et le mélange avec des matériaux fortement hygroscopiques doit être évité. Certains fabricants recommandent d'utiliser des emballages scellés ou des séchoirs sous vide pour contrôler la teneur en humidité des matériaux. Si nécessaire, le contrôle des matériaux entrants pour éliminer les lots très humides peut réduire considérablement le risque de bulles. D'un autre côté, le type et la quantité de retardateur de flamme dans PA66 parties affectent également la morphologie des bulles. Par exemple, les retardateurs de flamme inorganiques comme la silice ou l’hydroxyde d’aluminium peuvent entraîner une concentration localisée de gaz et des bulles de l’ordre du micron s’ils sont dispersés de manière inégale. La sélection rationnelle des retardateurs de flamme, ainsi que la taille de leurs particules et leurs méthodes de dispersion, sont particulièrement cruciales.
III. Optimisation des paramètres du processus de moulage par injection
L'ajustement correct des paramètres d'injection est un aspect clé de la réduction des bulles, notamment :
Température d'injection : La température de fusion du ignifuge PA66 est généralement comprise entre 265°C et 280°C. Des températures excessivement élevées peuvent facilement provoquer une dégradation thermique des matériaux, produisant des gaz de décomposition et formant des bulles. Des températures excessivement basses augmentent la viscosité de la matière fondue, ce qui rend difficile la fuite des gaz. La plage de température doit être strictement contrôlée pour éviter les points chauds.
Température uniforme du corps et de la buse : Une répartition inégale de la température peut entraîner un chauffage insuffisant dans certaines zones de fusion, augmentant ainsi le risque de bulles.
Vitesse et pression d'injection : une vitesse et une pression d'injection plus élevées aident à pousser la matière fondue pour remplir le moule rapidement, réduisant ainsi l'accumulation de gaz à l'avant. Cependant, des valeurs trop élevées peuvent induire une chaleur de cisaillement, conduisant à un dégagement de gaz. Un équilibre doit être trouvé en fonction de la structure du moule et de la pièce..
Temps de maintien et pression : prolonger de manière appropriée le temps de maintien et augmenter la pression de maintien aident à expulser les gaz existants, favorisent le compactage de la matière fondue et réduisent les défauts de bulles.
Temps de refroidissement et température de l'eau de refroidissement : un système de refroidissement correctement conçu assure un refroidissement uniforme des pièces, évitant les vides ou les bulles causés par un retrait inégal.
Différents paramètres de processus interagissent les uns avec les autres. Des expérimentations et des tests systématiques doivent être menés pour optimiser progressivement et trouver la meilleure fenêtre de processus.
IV. Conception du moule et conception du système de ventilation
La conception de la structure du moule joue un rôle clé dans la formation des bulles et la ventilation. Des bulles apparaissent souvent aux extrémités du moule ou dans les zones à faible écoulement, qui sont des phénomènes d'emprisonnement d'air ou d'accumulation de gaz. Des rainures et des évents d'aération correctement conçus permettent à l'air de s'échapper en douceur, réduisant ainsi l'accumulation de gaz. Les rainures d'aération sont généralement situées sur le devant d'écoulement du moule et sur la ligne de joint de la pièce, avec une profondeur généralement contrôlée entre 10 et 20 microns. Une profondeur excessive peut affecter la qualité de la pièce. La conception des canaux doit garantir une distribution uniforme du fluide, éviter le ralentissement du débit et les coins morts, et réduire le piégeage des gaz. Une conception équilibrée dans les moules multi-empreintes est particulièrement importante pour éviter que les différences de pression locales ne provoquent des bulles. La finition de la surface du moule ne doit pas être négligée. Les surfaces rugueuses ou défectueuses peuvent facilement former des noyaux de bulles, aggravant ainsi le problème. Le polissage et la réparation des moules sont des moyens importants pour garantir la qualité.
V. Comportement d'écoulement de matière fondue et modèles d'évacuation des gaz
La masse fondue de composants ignifuges PA66 a une certaine viscosité. Pendant l'écoulement, les gaz ont tendance à être piégés dans des zones locales de basse pression ou dans des points de contraction brusques. Comprendre les caractéristiques d’écoulement à l’état fondu est extrêmement important. Les changements de chute de pression de la buse au canal et du canal à la cavité affectent l’efficacité de la ventilation des gaz. L’utilisation de la simulation d’ingénierie assistée par ordinateur (IAO) peut prédire les trajectoires d’écoulement de la matière fondue et les emplacements potentiels des bulles, permettant ainsi des ajustements d’optimisation à l’avance. Des mesures telles que l’optimisation de l’emplacement des portes ou la modification de la forme de la section transversale des canaux peuvent réduire efficacement les gaz résiduels.
VI. Mesures auxiliaires et techniques de détection
Dans la production réelle, les mesures auxiliaires suivantes sont recommandées :
Ajout d'antimousses ou d'éliminateurs de gaz pour aider à libérer et à adsorber les gaz libres.
Améliorer l'équipement de séchage et surveiller en permanence la teneur en humidité des matériaux.
Utilisation du moulage par injection sous vide pour réduire la teneur en gaz et la pression dans la masse fondue, favorisant ainsi l'expulsion des bulles.
Utiliser un équipement d'imagerie infrarouge ou thermique pour détecter la répartition de la température des moisissures et identifier rapidement les anomalies.
Utiliser des techniques de contrôle non destructifs telles que les tests par ultrasons ou le balayage aux rayons X pour inspecter les bulles internes des pièces.
Dans le cadre de l'Industrie 4.0, ces technologies forment une boucle numérique fermée, contribuant à améliorer le niveau de contrôle des défauts des bulles de moulage par injection.
VII. Détails et suggestions souvent négligés
1. Préchauffer le moule : Un moule non chauffé ou excessivement froid provoque un refroidissement rapide de la matière fondue, produisant des lignes d'écoulement froid et des bulles. Le moule doit être correctement préchauffé à une température de 80 à 100°C.
2. Nettoyage lors du changement de matériau : Un nettoyage incomplet lors du changement de matériau peut entraîner la génération de gaz ou de particules provenant du mélange de matériaux anciens et nouveaux, provoquant des défauts de bulles.
3. Nettoyage des tamis filtrants : Des tamis filtrants obstrués ou mal assortis entraînent un mauvais écoulement de la matière fondue, augmentant localement le gaz et formant des bulles.
4. Contrôle de l'humidité ambiante : une humidité excessive dans l'atelier de production ou de mauvais environnements de stockage des matériaux rendent les matériaux sujets à l'absorption d'humidité.
5. Ajustement de la conception du produit : évitez les zones sujettes à la formation de coins morts ou à un mauvais écoulement afin de réduire la génération de bulles.
Perspective
La réduction des défauts de bulles dans le processus de moulage par injection de pièces ignifuges PA66 est un projet systématique nécessitant une optimisation complète de la préparation des matériaux, des paramètres du processus, de la conception du moule et de l'inspection ultérieure. L’amélioration d’un seul maillon ne peut guère résoudre le problème fondamentalement. Il est recommandé aux entreprises de production d'établir des mécanismes de suivi des données et de retour d'information pour obtenir une qualité de produit stable grâce à une amélioration continue. Accorder une attention particulière au traitement de séchage des matériaux et aux paramètres rationnels du processus améliore non seulement la qualité de l'apparence du produit, mais améliore également les performances mécaniques et la durée de vie. À long terme, l'introduction d'une technologie de simulation avancée et d'équipements de tests non destructifs peut permettre la prévention des défauts et la détection précoce, contrôlant fondamentalement le risque de bulle, s'alignant ainsi sur la tendance d'une fabrication de haute qualité. Les détails du moulage par injection déterminent la qualité, et maîtriser le contrôle des bulles nécessite inévitablement un effort dans les subtilités. Comprendre les mécanismes de formation des bulles, combiner l'expérience pratique avec les méthodes scientifiques et réduire efficacement les défauts des bulles sont des défis incontournables pour les fabricants de pièces ignifuges PA66, et également une étape clé vers l'excellence.
