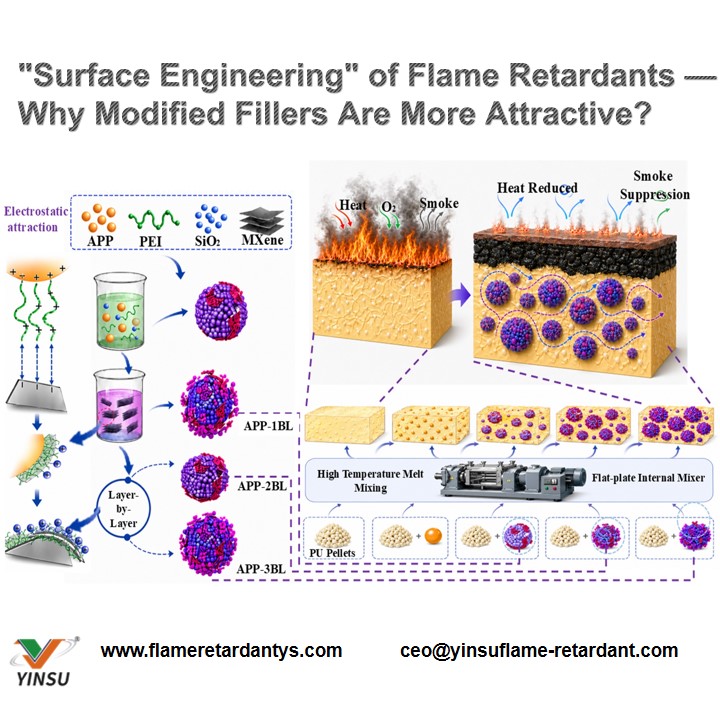

Le « travail de surface » des retardateurs de flamme — Pourquoi les charges modifiées sont plus attrayantes

Le « travail de surface » des retardateurs de flamme — Pourquoi les charges modifiées sont plus attrayantes

Les ingénieurs travaillant sur des formulations modifiées ont pour la plupart rencontré ce scénario : le même ignifuge réussit les tests sur les plaques d'échantillon du fournisseur, mais une fois qu'il atteint votre chaîne de production, vous obtenez un retardateur de flamme irrégulier, une finition de surface rugueuse ou une floraison de surface blanche après deux semaines de stockage. Vous modifiez le chargement, changez de lubrifiant, changez les configurations de vis, tournez en rond et le problème persiste.

À ce stade, le problème ne réside généralement pas dans le « noyau » du retardateur de flamme, mais dans sa « peau » : la surface n’a pas été correctement traitée.

I. Pourquoi la différence entre modifié et non modifié est-elle si grande ?

Les propriétés de surface des particules ignifuges affectent directement leur comportement dans la résine. Les particules non modifiées ont une polarité de surface élevée et sont hydrophiles, ce qui les rend intrinsèquement incompatibles avec les résines non polaires ou faiblement polaires comme le PP et le PA. Lorsqu’elles sont simplement mélangées, les particules ont tendance à s’agglomérer et à s’agglutiner, conduisant à des concentrations localement excessives ou insuffisantes. Les résultats : instabilité d'un lot à l'autre en matière d'ignifugation, propriétés mécaniques compromises et apparence des pièces affectée.

L’essence de la modification consiste à « appliquer une couche » sur la surface des particules. Grâce à des agents de couplage, des tensioactifs ou des revêtements de résine, la surface passe de « repoussant la résine » à « respectueuse de la résine ». Cette couche agit également comme un lubrifiant, réduisant la chaleur de cisaillement pendant le traitement et minimisant les dommages à la matrice de résine.

Ci-dessous, nous détaillons les différences pratiques entre les versions modifiées et non modifiées de plusieurs retardateurs de flammes sans halogène courants.

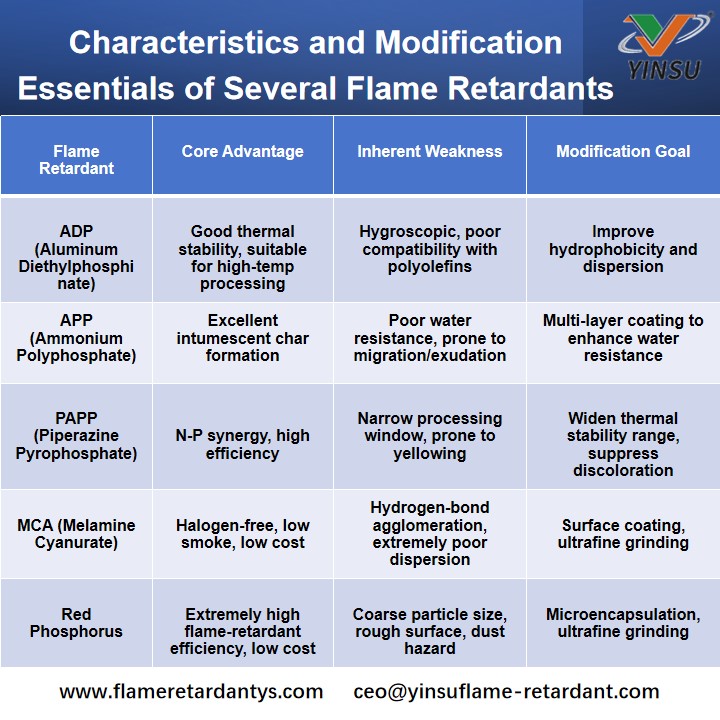

II. Caractéristiques et modifications essentielles de plusieurs retardateurs de flamme

III. Comment sélectionner les agents et les processus de traitement ?

1. Agents de traitement : solutions ciblées

• Agents de couplage silane : Convient pour l'ADP. Améliore la liaison interfaciale avec les polymères tout en augmentant l’hydrophobie.

• Agents de couplage titanate : adaptés à l'APP. Améliorer la dispersion et réduire la migration.

• Agents de traitement polymères : Convient au PAPP. Fournit une protection thermique et élargit la fenêtre de traitement.

• Acides gras/stéarates : Convient au MCA. Perturbez l’agglomération des liaisons hydrogène et réduisez la taille des particules.

• Couches de revêtement en résine : Convient au phosphore rouge. La microencapsulation élimine la poussière et améliore la compatibilité.

2. Processus : les méthodes sèches et humides ont chacune leur place

• Traitement à sec : simple et peu coûteux. Convient pour le revêtement de surface du MCA et le traitement hydrophobe de l'ADP. Yinsu Flame Retardant MCA-B utilise un mélange sec à grande vitesse + un revêtement de surface, atteignant D50 ≤ 3 μm.

• Traitement humide : revêtement plus uniforme. Convient pour la modification de la résistance à l'eau de l'APP et la microencapsulation du phosphore rouge. Le mélange maître de phosphore rouge à revêtement ignifuge Yinsu utilise un traitement humide + un séchage sous vide, avec une couche de revêtement dense et une taille de particule contrôlée en dessous de 2 500 mesh.

• Traitement réactif : Liaison chimique pour des effets durables. Convient pour la modification haut de gamme de PAPP et ADP, mais à un coût plus élevé.

IV. Comparaison des modifications de deux produits typiques

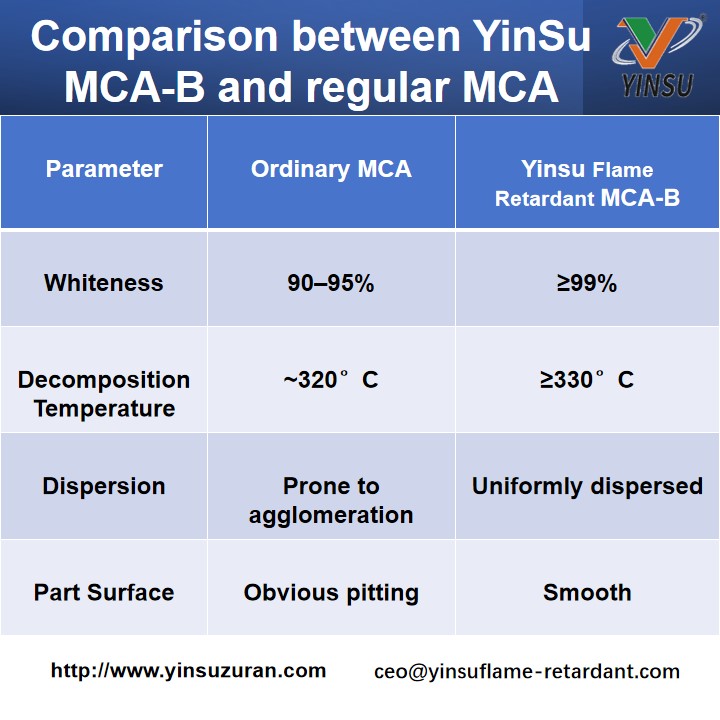

1. MCA-B : De « Aime à s'agglutiner » à « Uniformement dispersés »

Les particules de MCA ordinaires, en raison de la liaison hydrogène, s'agglomèrent facilement en morceaux de dizaines, voire de centaines de microns. Lors du mélange dans le nylon, ces agglomérats ne peuvent pas être brisés, conduisant à :

• Ignifugation erratique (V-0 aujourd'hui, V-2 demain)

• Surface rugueuse avec piqûres, mauvais brillant

• Résistance aux chocs réduite

• Yinsu Flame Retardant MCA-B résout le problème d'agglomération grâce à un revêtement de surface et un broyage ultrafin :

L'ajout de 5 à 10 % de MCA-B dans PA6 satisfait de manière stable à la norme UL94 V-0 avec un brillant de surface nettement meilleur que le MCA ordinaire. La rétention de la résistance aux chocs s'améliore d'environ 25 %.

2. Phosphore rouge enduit : de « rugueux » à « surface sans piqûres »

Le mélange maître de phosphore rouge ordinaire a une taille de particules grossières (environ 300 mesh), ce qui entraîne des surfaces de pièces rugueuses, adaptées uniquement aux composants internes cachés. De plus, la poudre de phosphore rouge elle-même est une matière dangereuse avec d’importantes poussières de traitement.

La série Yinsu Flame Retardant FRP-950X utilise une microencapsulation par voie humide, avec une teneur active en phosphore rouge enrobé ≥ 80 % et une taille de particule D50 d'environ 1 000 000 g. 2500 mailles. La couche de revêtement dense garantit un traitement sans poussière et des surfaces lisses et sans piqûres sur les câbles ou les pièces. Dans PA66 + 30 % GF, l'ajout de 6 à 8 % permet d'obtenir UL94 V-0 (1,6 mm) avec LOI ≥ 34.

V. Cas réels : différences de performances après modification

Cas 1 : PA6 Connecteur (MCA)

• MCA ordinaire d'origine : charge de 12 %, ignifuge fluctuant V-0/V-2, piqûres de surface, chute de résistance aux chocs de 40 %

• Passé au Yinsu Flame Retardant MCA-B : 5 % de charge, V-0 stable par lots, surface lisse, amélioration de 25 % de la rétention d'impact

Cas 2 : Câble PE foncé, sans halogène, à faible émission de fumée

• Mélange maître de phosphore rouge ordinaire original : chargement de 10 %, surface rugueuse avec piqûres, rejet du client

• Passé au Yinsu Flame Retardant FRP-950X : 5 % de charge, surface lisse, LOI 34, a passé V-0 en une seule fois

Cas 3 : Film PP (système PPAP)

• PPAP d'origine non traité : floraison de surface blanche après un mois de stockage, agglomération, dégradation de l'ignifugation

• Passé au PPAP modifié Yinsu ignifuge (type résistant à l'eau) : aucune exsudation après 1 000 heures de test double-85, agglomération réduite, retardateur de flamme stable

VI. Conclusion : la modification de surface n'est pas qu'un simple 'habillage de fenêtre'

Pour les ingénieurs en formulation, la sélection du bon retardateur de flamme n’est que la première étape. La même structure chimique, modifiée ou non, présente des différences significatives en termes de dispersion, de stabilité ignifuge, d'apparence des pièces et d'exsudation à long terme. Lorsque vous avez fait des essais et des erreurs avec votre formulation et que vous êtes toujours bloqué sur un problème particulier, demandez-vous si le « travail de surface » du retardateur de flamme est à la hauteur : il est parfois plus rentable de passer à un produit bien modifié que de passer une semaine supplémentaire à peaufiner les paramètres.

Yinsu Flame Retardant est spécialisé dans la modification de surfaces ignifuges depuis 22 ans, proposant du MCA-B, un mélange maître de phosphore rouge enrobé et des solutions de modification personnalisées pour ADP/APP/PAPP. Pour des échantillons ou des discussions techniques, veuillez laisser un commentaire.
