Tant de carbonate de calcium ajouté à la feuille de PVC, mais l'ignifugation échoue toujours ? Le problème n'est pas « l'ajout ou pas », mais « comment ajouter »
Les ingénieurs de formule travaillant avec des feuilles de PVC ont probablement entendu quelque chose comme ceci : « Le carbonate de calcium n’est pas cher. Ajoutez-en simplement un peu plus et le coût diminue, n’est-ce pas ? »
Vous passez donc de 20 pce à 40 pce, puis de 40 pce à 60 pce. Les coûts semblent meilleurs, mais le caractère ignifuge passe de V-0 à V-2. Vous n'avez pas réduit les retardateurs de flammes – vous en avez même ajouté dans certains cas, mais la note continue de baisser. Trois lots consécutifs envoyés pour tests reviennent sous le nom de V-2. Le patron claque la table et demande : 'Nous avons augmenté le retardateur de flamme, alors pourquoi ça ne marche pas ?'
Pour aggraver les choses, le rapport de test indique « les gouttes enflamment le coton » et une couche tenace d'accumulation commence à s'accumuler sur la matrice, vous obligeant à l'arrêter et à la nettoyer toutes les 4 heures.
Comment exactement cet « assistant bon marché » – le carbonate de calcium – lutte-t-il contre les retardateurs de flamme ?
1. Trop de carbonate de calcium rend les retardateurs de flamme pratiquement inutiles
Faisons un calcul simple : pour chaque augmentation de 10 pce du carbonate de calcium, la fraction volumique réelle d' ignifugeant dans la formulation diminue de 8 à 12 %. Cela signifie que vous ajoutez 8 phr de retardateur de flamme en pensant que c'est la même chose qu'avant, mais après avoir été « dilué » par du carbonate de calcium, seulement environ 6 phr sont réellement efficaces.
Des données de tests réels le confirment : avec du PVC fixé à 100 pce et du PVC ignifuge à 8 pce, l'augmentation du carbonate de calcium de 20 pce à 40 pce fait chuter l'indice limite d'oxygène (LOI) de 28 à 25, et l'indice de combustion verticale tombe directement de V-0 à V-2.
Ce n'est pas parce que le retardateur de flamme est faible, c'est parce que le carbonate de calcium l'élimine.
Un problème plus caché est celui de la « concurrence interfaciale ». La surface du carbonate de calcium est légèrement alcaline et a tendance à adsorber les retardateurs de flamme acides. Prenons par exemple Une fois enroulé autour des particules de carbonate de calcium, celui-ci ne peut plus se disperser uniformément dans la matrice PVC. C'est comme enrober du sucre dans un morceau de farine : quelle que soit la quantité de sucre que vous ajoutez, l'eau ne peut pas en extraire le goût sucré. Piégé à l’intérieur du mastic, le retardateur de flamme ne peut tout simplement pas fonctionner. le trioxyde d'antimoine (ATO) .
2. La réaction en chaîne d’une charge élevée en charges : plus qu’une simple perte d’ignifugation
Lorsque le carbonate de calcium est fortement chargé, une série de problèmes surviennent lors de la combustion :
Effet endothermique insuffisant pour arrêter le feu. Le carbonate de calcium se décompose avec une absorption endothermique d'environ 450 J/g seulement, soit un tiers de celle de l'hydroxyde d'aluminium (ATH). Il ne peut pas aider à retarder le feu en absorbant la chaleur comme le fait l'ATH.
Gouttes plus importantes. Une grande quantité de carbonate de calcium augmente la fluidité de la fonte, ce qui entraîne des égouttements plus importants pendant la combustion : une fois le coton enflammé, le V‑0 est hors de question.
Ignifugation en phase gazeuse affaiblie. Le PVC lui-même produit du chlorure d'hydrogène (HCl) lors de sa combustion, et une partie de ce HCl est neutralisée par le carbonate de calcium. Cependant, le HCl est en réalité un composant important de l’ignifugation en phase gazeuse ; Ironiquement, le neutraliser affaiblit l’effet global. Le dioxyde de carbone et l'eau générés par la décomposition du carbonate de calcium diluent davantage la concentration de retardateur de flamme en phase gazeuse.
Augmentation de l’accumulation de matrice et de la densité de la fumée. Les produits de décomposition acides corrodent la matrice et l'indice de densité de fumée (SDR) monte en flèche.
Un exemple typique est une usine de panneaux de mousse du Jiangsu : avec 40 pce de carbonate de calcium et en utilisant le système traditionnel trioxyde d'antimoine (ATO) + paraffine chlorée, l'efficacité ignifuge a chuté de 35 %, le SDR est monté à 82 – bien au-dessus des 75 requis pour la classification B1. La filière devait être arrêtée et nettoyée toutes les 4 heures, et les ouvriers se plaignaient amèrement.
3. Comment le résoudre ? Utiliser des formulations synergiques qui « contournent » le carbonate de calcium
Étant donné que le carbonate de calcium « se dispute » avec certains retardateurs de flamme, optez pour des partenaires qui ne se battent pas avec lui.
3.1 Utiliser un substitut composite à base d'antimoine au lieu de l'ATO
Le trioxyde d'antimoine (ATO) est coûteux et facilement adsorbé par le carbonate de calcium. Remplacez-le par YINSU Composite Antimony T3 (un substitut du trioxyde d'antimoine ). La charge peut être réduite de 5 pce à 3 à 3,5 pce, ce qui réduit le coût de 20 %. Dans le même temps, la dispersion est meilleure et l'additif est moins susceptible d'être « piégé » par la charge.
3.2 Introduire un retardateur de flamme en couches de Mg‑Al
YINSU FR‑ML‑01 est un double hydroxyde en couches de magnésium et d'aluminium. Contrairement aux retardateurs de flamme inorganiques ordinaires, il n'est pas sensible au carbonate de calcium. Sa structure en couches forme une couche de charbon compacte pendant la combustion tout en réduisant considérablement la densité de la fumée.
Données de test : la combinaison de 30 pce de FR‑ML‑01 avec 3 pce de T3 fait monter directement le LOI à 30, et le SDR passe de 82 à 58.
3.3 Ajouter un peu de stabilisant de terres rares étain/zinc
L'ajout de 1,5 phr d'un stabilisant composite étain/zinc catalyse une réticulation rapide et la formation de charbon du PVC pendant les premières étapes de la combustion, réduisant ainsi la libération de HCl de plus de 30 %. Cela réduit non seulement la toxicité de la fumée, mais ralentit également l'accumulation de matrices, prolongeant ainsi les intervalles de nettoyage de toutes les 4 heures à 24 heures.
Ensemble, ces trois actions peuvent ramener l'indice de retardateur de flamme de V‑2 à V‑0 , même avec une charge élevée de carbonate de calcium, tout en permettant une optimisation des coûts de 15 à 20 %.
4. Un exemple reformulé éprouvé (prêt à être copié)

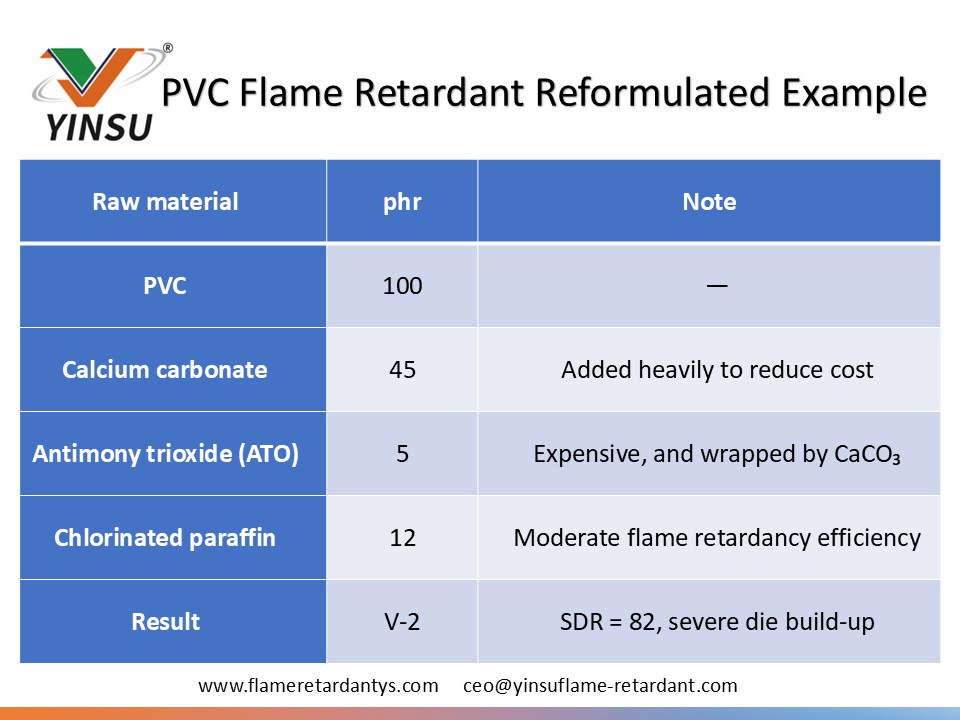

Une usine de panneaux de mousse PVC du Jiangsu produit 5 000 tonnes de feuilles par an. Formulation originale et problèmes :

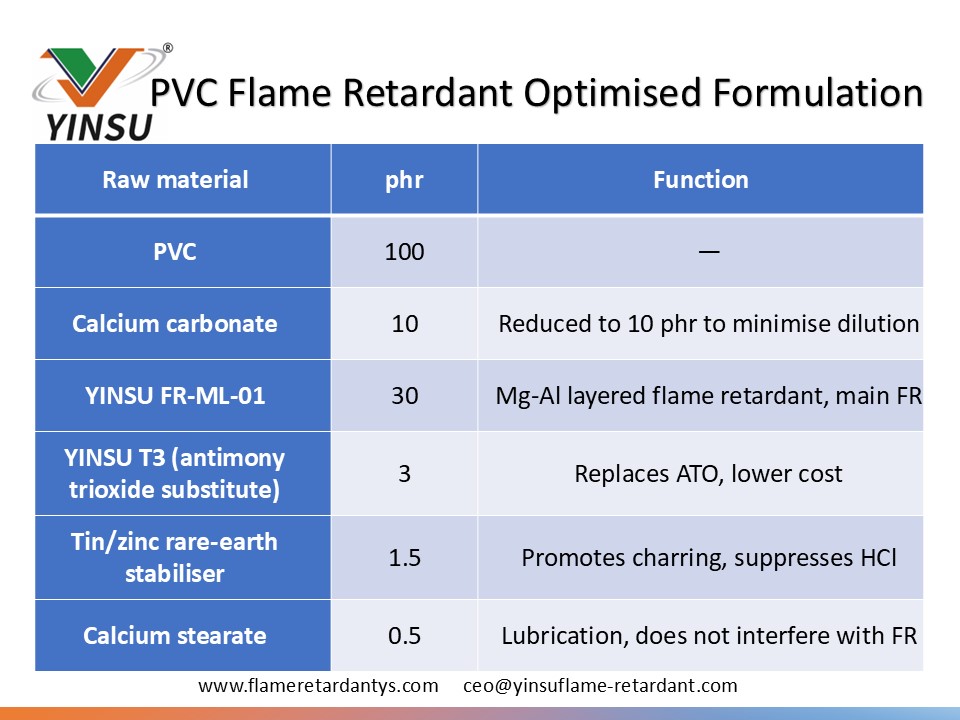

Formulation optimisée :
Résultats :
Brûlure verticale : V‑0 (1,6 mm)
Indice limite d’oxygène (LOI) : 30
Indice de densité de fumée (SDR) : 58 (réduction de 30 % par rapport à l'original)
Intervalle de nettoyage des matrices : 4 heures → 24 heures
Coût global : 12 % inférieur à la formulation originale, soit une économie d'environ 1 000 000 $. 600 000 RMB par an
Le directeur technique de l'usine a fait une remarque très pratique : « Je pensais que plus vous ajoutez de retardateur de flamme, plus vous êtes en sécurité. Maintenant, je comprends que le rapport de formulation compte plus que la simple quantité. »
5. Trois détails de production à surveiller
1. Évitez les températures trop élevées.
Le carbonate de calcium commence à se décomposer au-dessus de 200 °C et les retardateurs de flamme sont également sensibles à la chaleur. Contrôlez la zone de plastification entre 170 et 180 °C et maintenez la température de la filière en dessous de 190 °C. Réduisez la vitesse de la vis de 5 à 10 % en dessous de la normale (par exemple, de 40 tr/min à 36 tr/min) pour éviter la surchauffe induite par le cisaillement.
2. L'ordre de mélange des matières
Mélangez d'abord la résine PVC et les retardateurs de flamme (FR‑ML‑01, T3) à grande vitesse pendant 3 minutes, puis ajoutez le carbonate de calcium et le stabilisant. Si l’ordre est inversé, le carbonate de calcium recouvrira d’abord le retardateur de flamme, et aucun mélange ultérieur ne les séparera. Maintenir la température de mélange entre 80 et 100 °C.
3. Choisissez le bon lubrifiant
Les lubrifiants de type EBS réagissent facilement avec les retardateurs de flamme et provoquent un jaunissement. Des alternatives plus sûres sont le stéarate de calcium ou la cire PE. Vous pouvez augmenter légèrement le lubrifiant externe de 0,2 à 0,3 phr pour réduire l'accumulation de matrice.
6. Résumé
Le carbonate de calcium n’est pas interdit, mais la façon dont vous l’utilisez détermine le succès ou l’échec du retardateur de flamme. Pour conserver V‑0 à des charges de charge élevées, vous devez remplacer les retardateurs de flamme qui sont facilement « intimidés » par des alternatives telles que le substitut de trioxyde d'antimoine (YINSU T3) et le retardateur de flamme en couches de Mg‑Al (YINSU FR‑ML‑01), ainsi qu'un agent de formation de charbon de terres rares étain/zinc.
Si vous rencontrez des problèmes similaires – le pouvoir ignifuge diminue lorsque le carbonate de calcium augmente ou la densité de la fumée dépasse toujours la limite – n'hésitez pas à discuter de votre formulation actuelle avec nous. Nous pouvons fournir une analyse gratuite d’optimisation de la formulation. Vous n’aurez peut-être pas besoin de changer tout le système ; souvent, l’ajustement de seulement deux ou trois composants résout le problème.
Demande d'échantillons ou consultation technique : Envoyez un message privé ou laissez un commentaire disant 'Optimisation de la formulation PVC', et nous ferons en sorte qu'un ingénieur technique vous contacte. Vous pouvez également joindre directement le service technique de YINSU Flame Retardant (téléphone/email).
À propos de YINSU Flame Retardant : Avec 20 ans d'efforts dans le développement de produits ignifuges sans halogène et à faible émission de fumée pour le PVC, les polyoléfines et d'autres polymères, nous proposons des produits comprenant des substituts de trioxyde d'antimoine (T3), des retardateurs de flamme en couches de Mg-Al (FR-ML-01), des mélanges maîtres synergiques bromés et des services uniques allant de la conception de formulations au réglage des processus.
