La fibre de verre elle-même ne brûle pas, mais l'ajout de 30 % de fibre de verre fait souvent chuter l'indice Ce n'est pas parce que le retardateur de flamme est insuffisant, mais parce que « l'effet de mèche » de la fibre de verre alimente continuellement la matière fondue dans la zone de flamme tout en perçant la couche de charbon, modifiant ainsi les processus de combustion physiques et chimiques. ignifuge .
Le phénomène : formule inchangée, note abandonnée
Il y a quelques jours, un client fabriquant des composants de compartiment moteur automobile nous a envoyé une capture d'écran d'un test de combustion. Il avait l'air assez frustré : 'J'ai ajouté exactement le même retardateur de flamme. Lorsque nous utilisions de la résine pure, le V-0 passait parfaitement. Mais dès que nous avons ajouté 30 % de fibre de verre, elle coulait lorsqu'elle brûlait et le feu se propageait même vers le haut.'
Lorsque de nombreux ingénieurs sont confrontés à ce problème, leur première réaction est d'« augmenter le dosage ». Faire passer le retardateur de flamme de 10 % à 20 % peut à peine ramener l'indice, mais la résistance aux chocs diminue immédiatement de moitié. Peu importe comment vous le calculez, c’est une mauvaise affaire.
Dans l'industrie des matériaux, ce phénomène porte un nom spécifique : « l'effet de mèche ». Si vous ne comprenez pas sa logique sous-jacente, modifier cent fois la formule sera inutile.
Mécanisme 1 : la fibre de verre agit comme une « mèche de bougie » géante pendant la combustion
Nous devons zoomer sur un microscope de grande puissance. Pensez à la façon dont brûle une bougie : la cire elle-même est solide et ne peut pas brûler toute seule. Il repose entièrement sur la mèche de coton au milieu pour aspirer la cire liquide fondue et l'alimenter en continu vers la flamme.
Lorsque le PA renforcé de fibre de verre brûle, il fait exactement la même chose. Il agit comme des milliers d'autoroutes microscopiques à l'intérieur du matériau, transportant rapidement la fonte chauffée et fondue PA vers la source d'incendie. Pendant ce temps, les micro-interstices à l’intérieur des faisceaux de fibres de verre agissent comme des éponges par capillarité, aspirant la matière fondue inflammable comme combustible. Plus il y a de fibres de verre et plus l'orientation est prononcée, plus ce « canal d'alimentation » devient lisse.
Mécanisme 2 : la couche de charbon est directement « perforée », perdant de la chaleur et de l'isolation en oxygène
L'ignifugation sans halogène repose en grande partie sur la « carbonisation intumescente » : une couche de charbon épaisse et moussée qui isole de l'oxygène et de la chaleur.
Toutefois, les fibres de verre sont rigides. Ils se trouvent sur le matériau comme des aiguilles en acier. Une fois que la couche de charbon se dilate, les fibres de verre la perforent et la brisent directement. La couche de charbon est rompue et ouverte, et les interstices deviennent des canaux pour la matière fondue et le gaz. La carbonisation se produit par le haut, tandis que le carburant est alimenté par le bas ; la chaleur et l'oxygène s'y précipitent, toute la défense ignifuge s'effondre instantanément et la cote devient naturellement instable.
Mécanisme 3 : la « plaie chimique cachée » des interfaces triphasées incompatibles
Au-delà de la destruction physique, le PA renforcé de fibres de verre est un système triphasé typique : la fibre de verre est un matériau inorganique hydrophile, PA est un polymère polaire et le phosphore rouge ou ADP possède encore une autre propriété de surface.
Mélanger les trois est essentiellement un problème de compatibilité triphasé. Une mauvaise compatibilité conduit à une dispersion inégale. Des « zones pauvres en ignifuges » avec une concentration ignifuge insuffisante apparaissent à l'intérieur du produit ; ces zones sont les premières à brûler. Dans le même temps, une faible liaison interfaciale provoque une déliaison entre la fibre de verre et la matrice pendant la combustion, et les espaces redeviennent des canaux de fusion. Les interfaces deviennent souvent les points faibles de la dispersion et les points de départ de l’épanouissement.
Une variable facilement négligée : la longueur et l'orientation de la fibre de verre
Les fibres courtes et les fibres longues se comportent complètement différemment lors de la combustion. Les fibres de verre longues ont une orientation plus forte et les canaux de mèche sont plus continus, ce qui rend l'ignifugation généralement plus difficile que les fibres courtes. Cependant, les systèmes à fibres longues ont également une résistance à la fusion plus élevée, ce qui leur confère un avantage en matière d'anti-goutte. Par conséquent, la mention « l'ajout de fibre de verre rend l'ignifugation difficile » dépend du type de fibre de verre que vous ajoutez et de la manière dont elle est disposée dans le produit.
Approche de la solution : commencez par la morphologie et les interfaces, ne vous contentez pas de regarder le dosage
La première direction : la pré-dispersion du Masterbatch.
Utilisez un compatibilisant comme support pour granuler le retardateur de flamme. Le mélange sec direct des poudres a tendance à s’agglomérer près des fibres de verre, provoquant une concentration locale inégale. Les mélanges maîtres sont pré-dispersés, offrant un dosage précis, des lots stables et moins de poussière d'atelier. La compatibilité interfaciale est nettement meilleure que celle des produits utilisant du nylon recyclé comme support.
La deuxième direction : choisir le bon transporteur.
Les mélanges maîtres utilisant des compatibilisants vierges comme supports ont une meilleure compatibilité interfaciale, une floraison plus contrôlable et une meilleure stabilité des lots

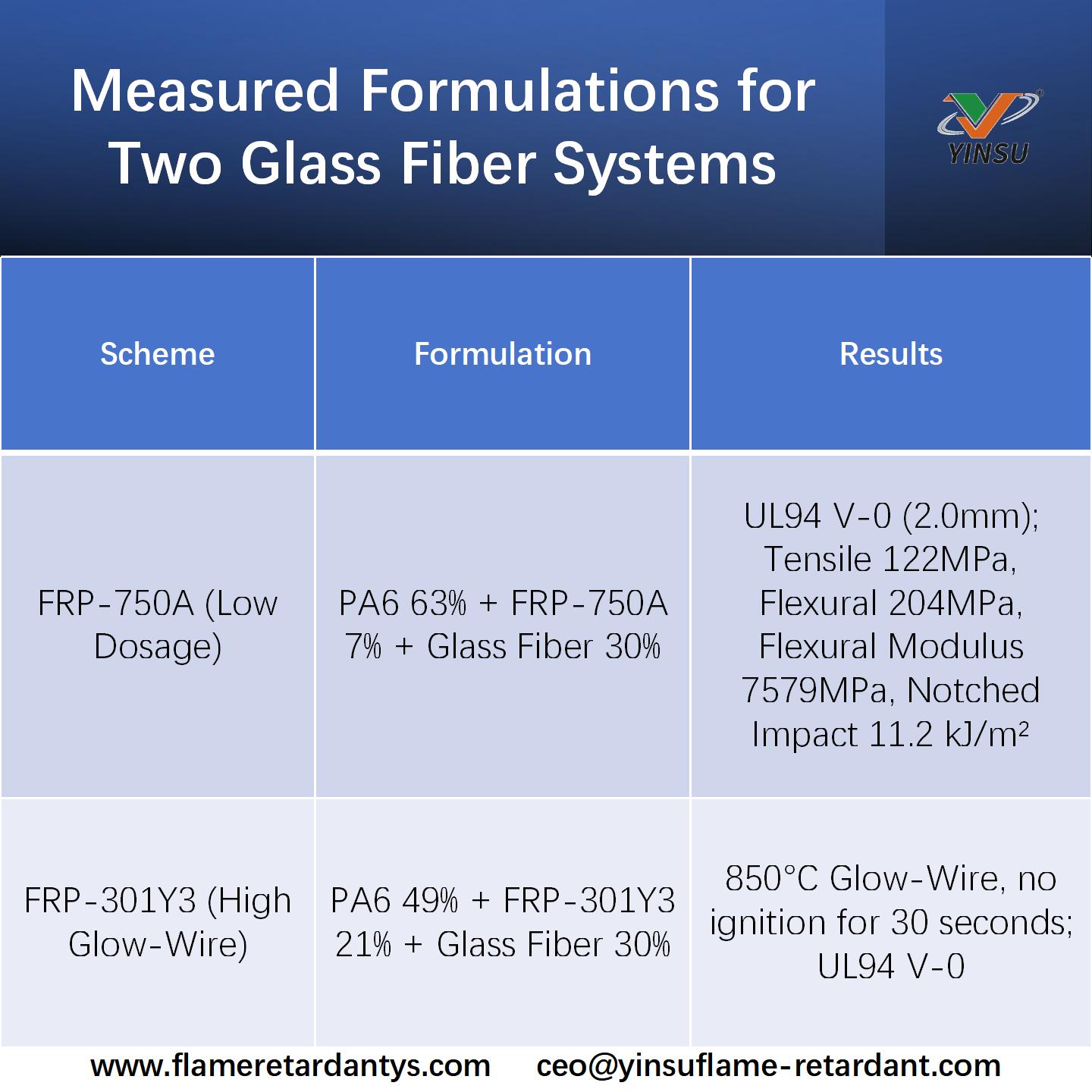

La valeur du FRP-750A réside dans « l'ajout de moins » : teneur en phosphore rouge ≥70 %, atteignant V-0 dans les systèmes en fibre de verre avec seulement 9 % de charge. Avec une charge inférieure, plus d'espace est laissé pour la fibre de verre et la résine, ce qui entraîne moins de pertes mécaniques.
La valeur du FRP-301Y3 réside dans la « résistance au fil incandescent » : teneur en phosphore rouge ≥50 %, utilisant un support compatibilisant vierge importé, avec une solide résistance à la précipitation de phosphine. Il convient aux pièces structurelles à haute teneur en fibres et aux exigences de fil incandescent à 750°C / 850°C.
FAQ : Trois questions fréquentes sur l'ignifugation PA renforcée de fibres de verre
Q1 : Si le V-0 échoue après l’ajout de fibre de verre, dois-je d’abord régler le retardateur de flamme ou l’interface ?
Ajustez d'abord l'interface. Les irrégularités de dispersion et les décollements provoqués par des interfaces incompatibles ne peuvent pas être compensés par une augmentation du dosage ; cela ne fera qu'empirer les propriétés mécaniques. Il est recommandé de donner la priorité aux produits de mélange maître dotés de supports compatibilisants.
Q2 : Une teneur plus élevée en fibre de verre nécessite-t-elle plus de retardateur de flamme ?
Ce n'est pas une relation linéaire. Lorsque la teneur en fibre de verre dépasse 30 %, l'effet de mèche et la destruction de la couche de charbon s'intensifient simultanément, et l'effet marginal de l'augmentation du dosage diminue rapidement. Habituellement, des mises à niveau du système (maître, mélange synergique) sont nécessaires plutôt que de continuer à augmenter le dosage.
Q3 : Pourquoi le même mélange maître pose-t-il des problèmes lors du passage à un nouveau lot de fibre de verre ?
Les fibres de verre ont des agents d'encollage de surface et des distributions de longueur différents, ce qui modifie le comportement interfacial avec la matrice. Lors d’un changement de fournisseur de fibre de verre, la validation ignifuge doit être refaite.
Q4 : Quelle est la différence entre le mélange direct de poudre et les mélanges maîtres ?
La différence réside principalement dans la dispersion et la poussière. Le mélange direct de poudres a tendance à s'agglomérer à proximité des fibres de verre, provoquant une concentration locale inégale ; les mélanges maîtres sont pré-dispersés, offrant un dosage précis, des lots stables et un bien meilleur environnement d'atelier. Pour les systèmes en fibre de verre, il est recommandé d’utiliser directement des mélanges maîtres.
Les données ci-dessus sont uniquement à titre de référence ; Le chargement et la formulation réels doivent être basés sur des tests effectués par le client. Si vous avez besoin d'une évaluation de la formulation de votre teneur en fibre de verre et de votre résine de base, veuillez contacter l'équipe technique YINSU Flame Retardant.
