Double test de vieillissement à 85 degrés ? Anti-éclosion pour le nylon ignifuge au phosphore rouge : la formulation et le traitement appropriés
Introduction
Le nylon ignifuge au phosphore rouge est typique d'une efficacité élevée mais difficile à manipuler. Son mécanisme ignifuge fonctionne en formant de l'acide polyphosphorique lors de la combustion, ce qui favorise la carbonisation du nylon et crée une couche de charbon dense pour bloquer l'oxygène. Cependant, le phosphore rouge est sensible à l’humidité et à l’oxygène. Un traitement ou une application inappropriée peut facilement provoquer une hydrolyse en acide phosphorique, qui migre vers la surface, altérant l'apparence et altérant les performances.
Aujourd'hui, nous expliquons en détail comment obtenir un effet anti-éclosion et réussir le double test de vieillissement à 85 degrés pour le nylon ignifuge au phosphore rouge, sous deux aspects principaux : la conception de la formulation et la technologie de traitement.
I. Conception de la formulation : jeter les bases de la lutte contre la floraison
La floraison en nylon ignifuge au phosphore rouge provient de l'hydrolyse et de la migration du phosphore rouge. L’essentiel de la conception d’une formulation est de sceller la source et de neutraliser les conséquences.

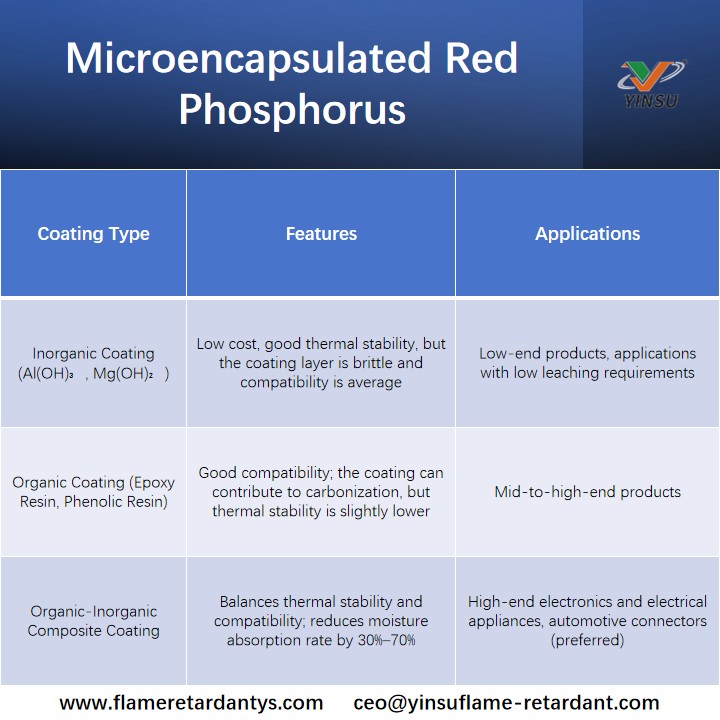

1.1 Le phosphore rouge encapsulé est un must ; L'encapsulation composite est préférée
Le phosphore rouge non encapsulé est hautement hygroscopique, a tendance à libérer du PH₃ toxique pendant le traitement et a une mauvaise compatibilité avec le nylon, ce qui le rend impropre à une utilisation directe. Tous les retardateurs de flamme au phosphore rouge du commerce sont microencapsulés.
Pour les pièces nécessitant la conformité au double test de vieillissement à 85 degrés, le phosphore rouge encapsulé dans un composite organique-inorganique est le premier choix. Le double revêtement agit comme une double couche protectrice, maximisant la résistance à l'humidité.

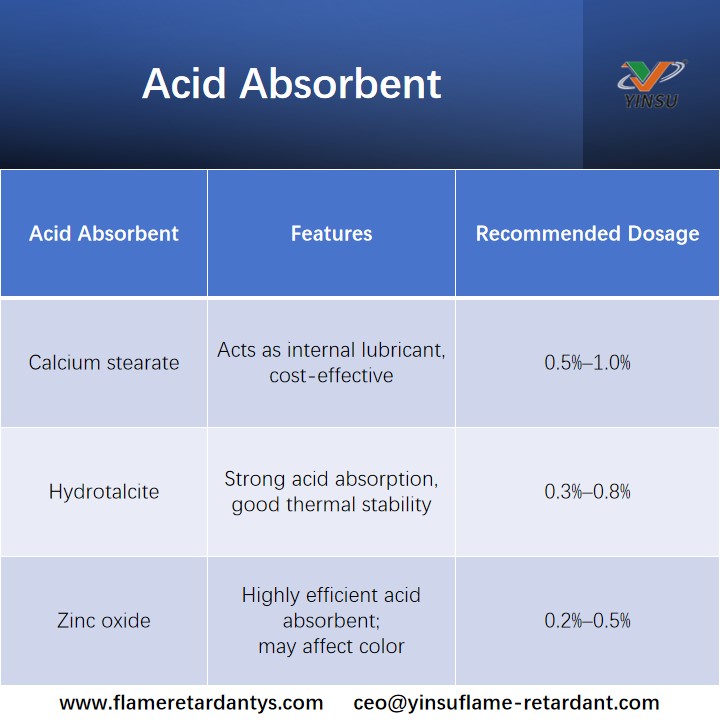

1.2 Absorbant d'acide : indispensable
L'acide phosphorique (H₃PO₄) issu de l'hydrolyse du phosphore rouge est la principale cause de efflorescence de surface et de corrosion des métaux. Un absorbant d'acide doit être ajouté pour neutraliser l'acide phosphorique.
Absorbant d'acide commun : stéarate de calcium, hydrotalcite, oxyde de zinc, hydroxyde de magnésium, etc.
Point clé : l'absorbant d'acide doit être bien pré-mélangé avec le mélange maître de phosphore rouge pour garantir une neutralisation rapide pendant l'extrusion, et non après le moulage par injection.

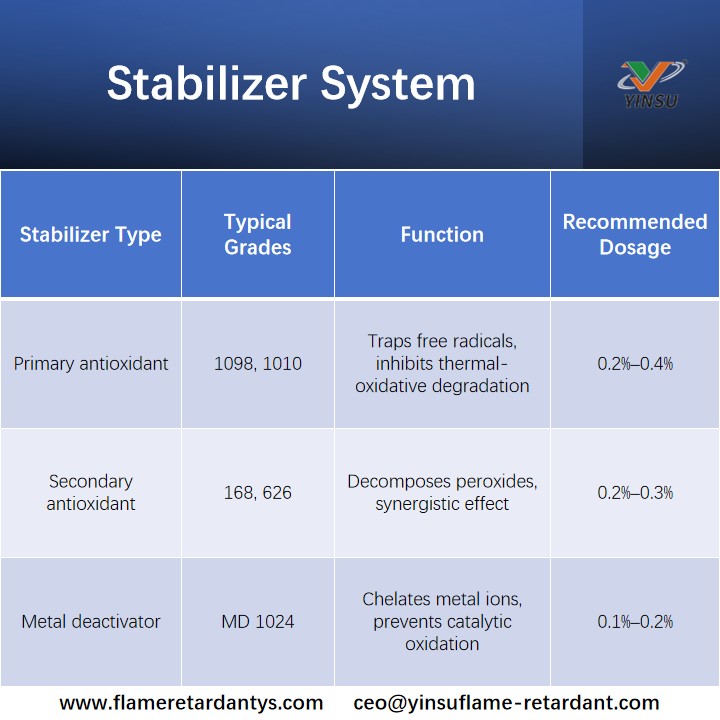

1.3 Système stabilisant : plus qu’un simple antioxydant
Le nylon ignifuge au phosphore rouge est confronté à des triples contraintes de vieillissement : chaleur, oxygène et hydrolyse. Le système de stabilisation doit être multifonctionnel.
Pour un vieillissement chaud et humide à long terme, ajoutez une petite quantité de stabilisant d'hydrolyse (par exemple, du polycarbodiimide) pour capturer les groupes terminaux carboxyliques et retarder la scission de la chaîne.

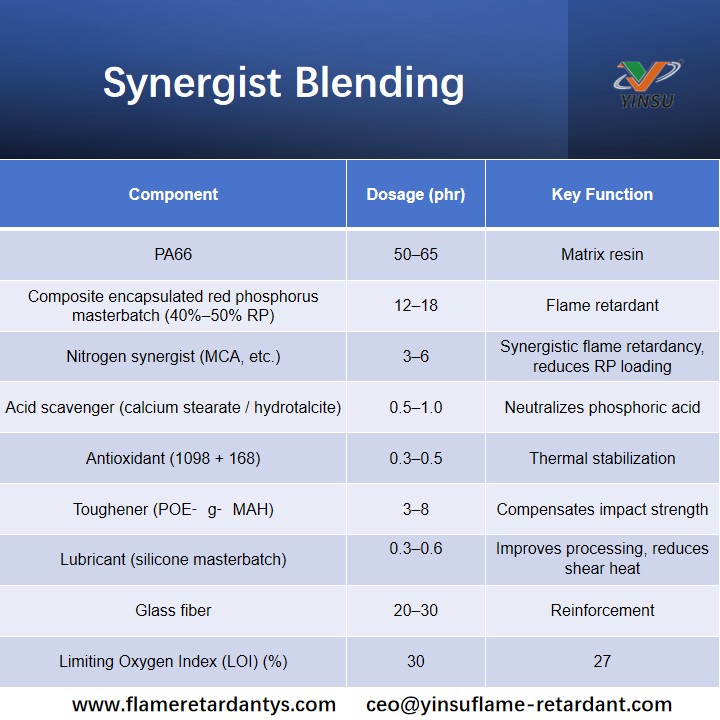

1.4 Mélange synergiste : charge inférieure, stabilité supérieure
II. Conseils de traitement : exploitez tout le potentiel de votre formulation
Même une excellente formulation échouera en cas de traitement médiocre. Pour le nylon ignifuge au phosphore rouge, la règle est simple : basse température, courte durée, faible cisaillement.
2.1 Séchage : le contrôle de l’humidité avant tout
Le mélange maître de phosphore rouge et la résine de nylon doivent être strictement séchés.
· Résine nylon : 100-120°C pendant 4-6 h ; humidité < 0,1%
· Mélange maître de phosphore rouge : 80–90°C pendant 2–4 h (une température élevée peut endommager le revêtement)
Utiliser immédiatement après séchage pour éviter de réabsorber l'humidité.

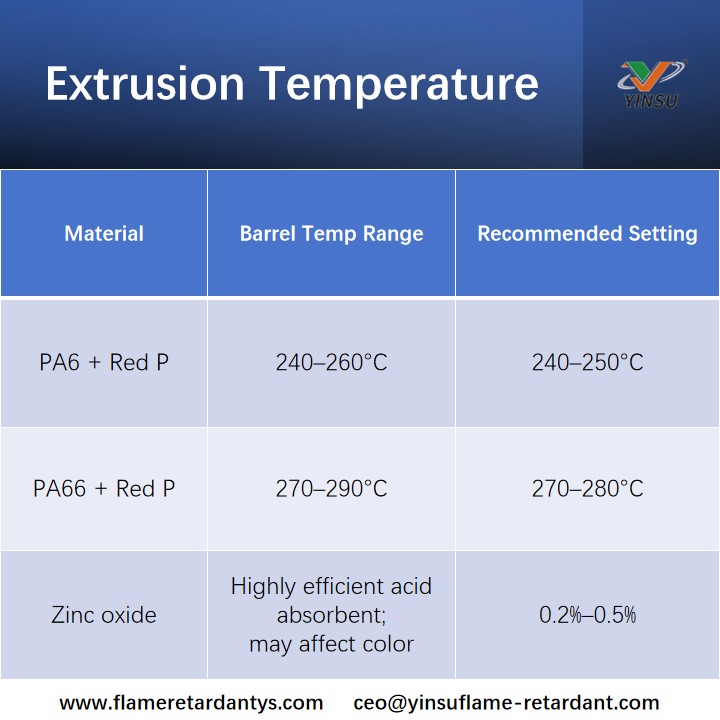

2.2 Température d'extrusion : Mieux vaut basse que haute
La température de décomposition du phosphore rouge est d'environ 300°C (légèrement plus élevée après encapsulation). Gardez toujours une marge de sécurité.
Règle : Utiliser la température minimale possible pour une fusion et une plastification complètes. Contrôler strictement les zones à haute température (compression, dosage) pour éviter les surchauffes locales.
2.3 Contrôle du cisaillement : faible régime, L/D élevé
Un cisaillement élevé génère une chaleur de friction excessive, provoquant une décomposition locale du RP et un risque d'éclosion plus élevé.
· Vitesse de vis : 200 à 300 tr/min (20 à 30 % inférieure à la modification standard)
· Configuration des vis : rapport L/D élevé (L/D ≥ 40) ; des éléments à faible cisaillement (par exemple des disques dentés) dans la zone de dispersion ; moins de blocs de pétrissage
2.4 Ventilation sous vide : éliminer les risques cachés
Les extrudeuses à double vis doivent utiliser une ventilation sous vide (vide ≥ −0,06 MPa) pour éliminer les traces d'humidité et les sous-produits de décomposition.
Moulage par injection : contrôle de la température et de la vitesse
Évitez de surchauffer la matière fondue pendant l’injection.
· Température du fût : 5 à 10 °C inférieure à celle de l'extrusion
· Température du moule : 80–120°C (améliore la cristallisation, réduit le stress)
· Vitesse d'injection : modérée ; éviter les cisaillements élevés
2.5 Nettoyage de l'équipement : éviter les résidus
Des résidus peuvent rester dans la vis et le canon. Avant de longs arrêts, purger avec du nylon pur ou du PP pour éviter la corrosion due aux résidus humides.

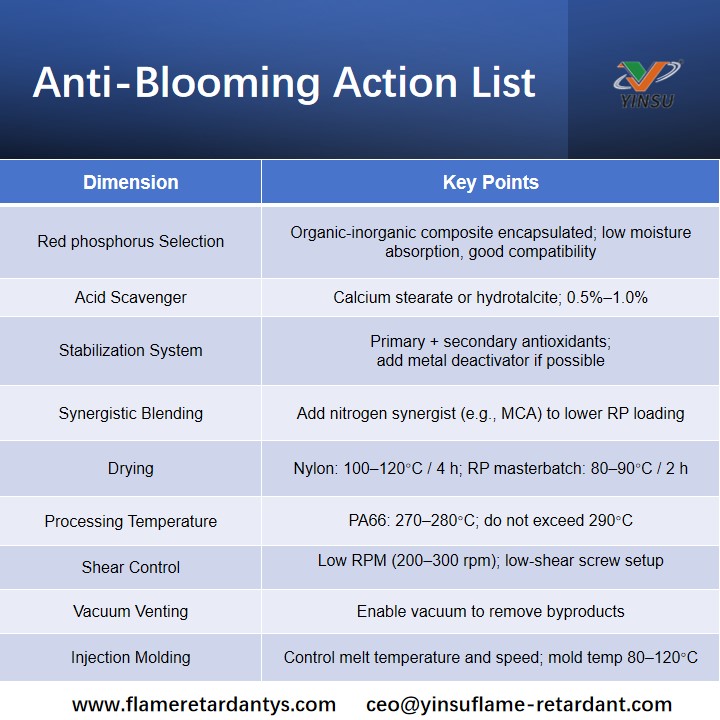

III. Résumé : liste d'actions anti-blooming
Pour réussir le double test de vieillissement à 85 degrés (pas d'éblouissement, pas de corrosion après 1 000 h), suivez ces points clés :
L'anti-éclosion du nylon ignifuge au phosphore rouge n'a pas de solution universelle. Elle repose sur une coordination systématique entre la formulation et la transformation. Avec chaque détail bien contrôlé, le double test de vieillissement à 85 degrés n'est plus un obstacle.
Le nylon ignifuge au phosphore rouge ne peut-il pas réussir le double test de vieillissement à 85 degrés ?
Les problèmes d’éclosion résident souvent dans l’inadéquation entre la formulation et le traitement.
Cet article explique en profondeur - du mécanisme au fonctionnement pratique - comment faire correspondre les retardateurs de flamme au phosphore rouge appropriés avec les conditions de traitement,
pour que les performances anti-floraison ne dépendent plus de la chance.
