Boehmite – L'« assistant haute température » sous-estimé : élargissement des fenêtres de traitement pour le nylon et le PBT haute température, remplaçant l'ATH/MDH sans sacrifier l'ignifugation
'La fumée jaune sortant de la filière de l'extrudeuse signifie que tout le lot doit être mis au rebut.' Le propriétaire d'une usine de mélange PA6 à Foshan a perdu un jour 20 tonnes de matériaux en trois jours. Le coupable était la décomposition prématurée de l’ATH ignifuge inorganique conventionnel lors du traitement à haute température.
Lors de la modification de plastiques techniques à haute température (PA6, PA66, PBT) et de polyoléfines à haute température, le choix d'un ignifugeant présente souvent un dilemme : l'ajout d'ATH ou de MDH maintient les coûts à un niveau bas, mais même une légère augmentation de la température de traitement entraîne un jaunissement, une formation de mousse et une perte de propriétés mécaniques. Sans une quantité suffisante, le test UL94 V-0 ou au fil incandescent ne peut pas être réussi.
Boehmite , un retardateur de flamme synergique sans halogène de Yinsu Flame Retardant , est conçu précisément pour résoudre cette contradiction. Avec une température de décomposition supérieure à 350 °C et une excellente capacité de déshydratation endothermique, il aide les formulateurs à élargir la fenêtre de traitement, à améliorer les propriétés physiques et à réduire les coûts globaux des produits ignifuges.
1. Mécanisme synergique d’ignifugation de la Boehmite : pourquoi est-il plus résistant à la chaleur ?
La décomposition thermique de la boehmite (γ-AlOOH) se produit entre 350 et 500 °C , libérant de l'eau et formant de l'alumine à grande surface spécifique (Al ₂ O ₃ ) tout en absorbant une grande quantité de chaleur (environ 500 à 600 J/g).
En comparaison :
L'ATH (Al(OH) ₃ ) commence à se décomposer à environ 200°C, libérant de la vapeur d'eau.
Le MDH (Mg(OH) ₂ ) se décompose à environ 340°C.
Lors de l'extrusion ou du moulage par injection du PA6 (température de traitement de 240 à 270 °C), du PBT (250 à 265 °C) ou même du nylon à haute température (>280 °C), l'ATH se décompose facilement prématurément, générant des bulles et une dégradation catalysée par l'acide, conduisant à un jaunissement et à des surfaces rugueuses. Bien que le MDH soit légèrement plus résistant à la chaleur, la fenêtre de traitement reste étroite.
Le caractère ignifuge synergique de la boehmite n’est pas seulement dû à l’absorption de chaleur et à la dilution :
Décomposition retardée – Stable lors du traitement en fusion, il ne commence pas à fonctionner prématurément.
Absorption de chaleur à haute température – Lorsque la combustion se produit, elle se déshydrate rapidement, refroidissant le matériau et diluant les gaz inflammables.
Renforcement du charbon – L'Al ₂ O ₃ formé après la déshydratation peut agir comme un site catalytique acide, réagissant avec l'acide polyphosphorique généré à partir de retardateurs de flamme à base de phosphore (par exemple, le diéthylphosphinate d'aluminium, le polyphosphate d'ammonium) pour former une couche de charbon de phosphate d'aluminium plus dense . Des expériences montrent que l'ajout de boehmite peut augmenter la compacité du charbon de plus de 30 %.
Par conséquent, la boehmite est particulièrement adaptée au mélange avec des systèmes ignifuges sans halogène , conservant l'indice V-0 tout en améliorant la stabilité du traitement à haute température.

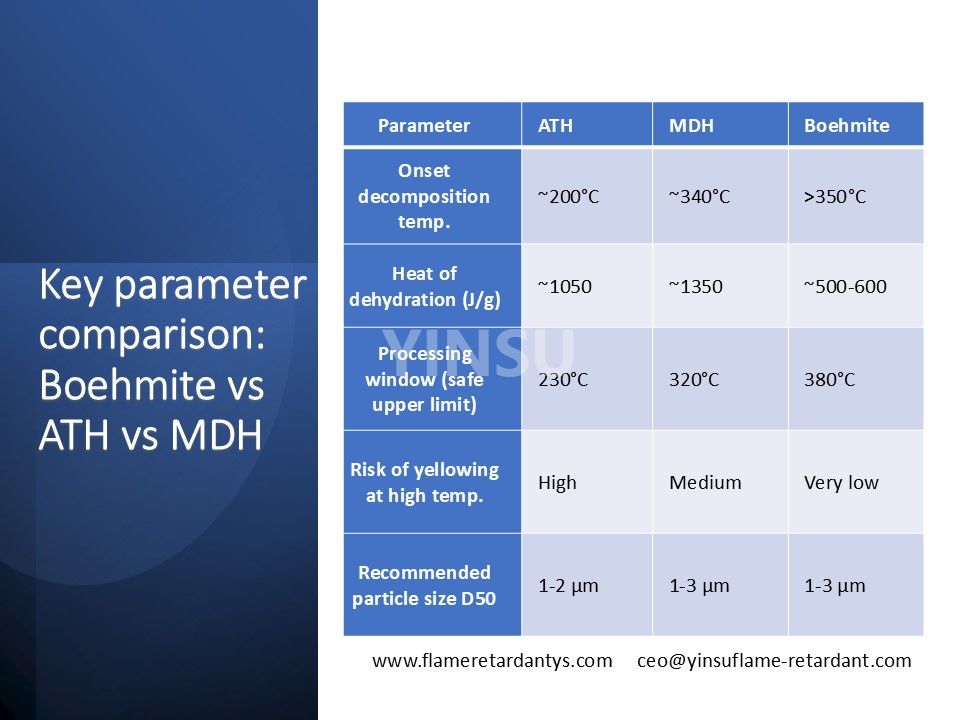

Comparaison des paramètres clés : Boehmite vs ATH vs MDH
2. Quatre avantages fondamentaux de Yinsu Boehmite : réduction des coûts, conservation de la propriété, note V‑0
La boehmite ignifuge synergique sans halogène de Yinsu Flame Retardant est recommandée à raison d'un ajout de 3 à 6 % (réglable en fonction de la matrice polymère et du système ignifuge). Les principaux avantages sont les suivants :
Élargit la fenêtre de traitement – Tolère une exposition à court terme jusqu'à 380 °C, élimine le jaunissement et la formation de mousse.
Remplace une partie de l'ATH/MDH – Peut remplacer 30 % de l'ATH/MDH dans les systèmes PA6/phosphore ; jusqu'à 50% avec des formulations optimisées. Cela réduit la charge totale de charge, améliorant ainsi l'écoulement de la matière fondue et les propriétés mécaniques.
Maintient ou améliore le caractère ignifuge – Lorsqu'il est combiné avec des retardateurs de flamme phosphore-azote, passe facilement la norme UL94 V‑0 (1,6 mm).
Optimisation des coûts – Bien que le prix unitaire de la boehmite soit légèrement supérieur à celui de l'ATH, la charge totale réduite peut réduire le coût global de la formulation de 10 à 25 %.

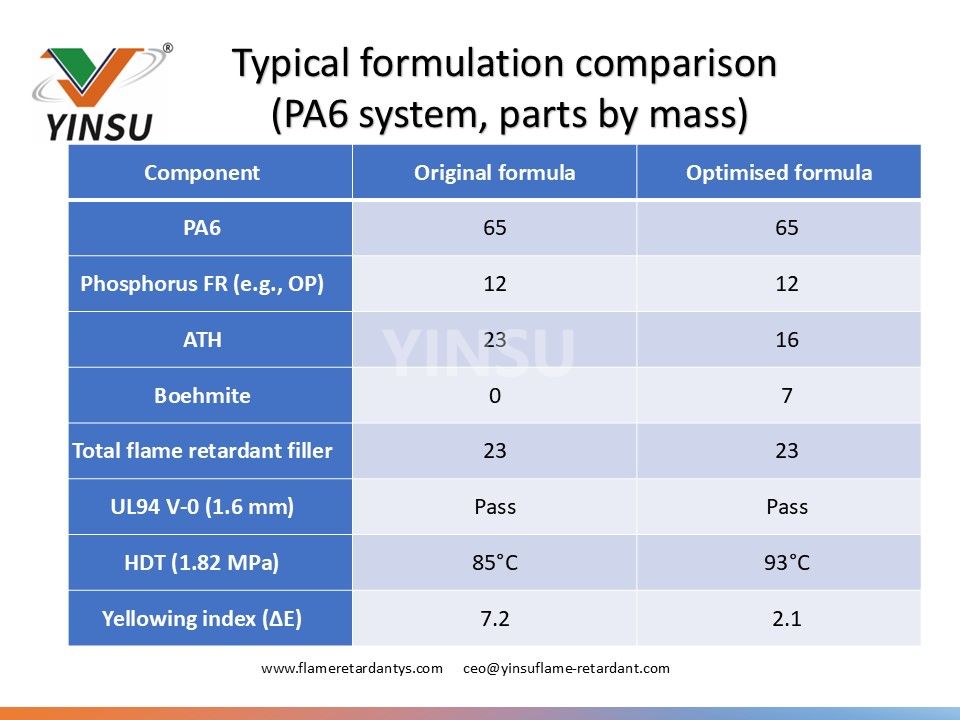

Comparaison de formulation typique (système PA6, parties en masse)
Source des données : tests en laboratoire Yinsu Flame Retardant (valeurs typiques, à titre de référence uniquement).
Stock national disponible, livraison des échantillons sous 72 heures, assistance gratuite au réglage de la formulation.
3. Exemple d'application typique : remplacement de 30 % d'ATH dans PA6 dans un composé de Foshan
Contexte client : Un fabricant de connecteurs électroniques du district de Shunde, dans la ville de Foshan, utilise une extrudeuse à double vis Coperion STS 35, produit environ 500 tonnes par an de PA6 ignifuge, principalement destiné aux appareils électroménagers et aux connecteurs automobiles.
Problème d'origine : La formulation originale utilisait 23 % d'ATH avec un retardateur de flamme au phosphore. Bien qu'il soit conforme à la norme UL94 V‑0, lors de conditions estivales chaudes et humides, un jaunissement fréquent de la surface et de légères bulles sont apparues lors de l'extrusion, et le HDT était faible (85 °C), limitant son utilisation dans les pièces résistantes à la chaleur. Le taux de rejet atteignait 8 %.
Plan d'amélioration : En gardant la charge totale de charge ignifuge inchangée (23 pce), 7 pce de boehmite ont remplacé une quantité égale d'ATH (ATH réduit de 23 à 16 pce, boehmite 7 pce).
Résultats :
Aspect du traitement : Jaunissement complètement éliminé, surface lisse et sans bulles.
Ignifuge toujours V‑0 (1,6 mm) , avec un temps de post-flamme moyen réduit de 5 secondes à 2 secondes.
Le HDT est passé de 85 °C à 93 °C, répondant ainsi à des exigences plus élevées en matière de résistance à la chaleur.
La résistance à la traction est passée de 58 MPa à 63 MPa (en raison de moins d'ATH, moins de dégâts matriciels).
Le taux de rejet a diminué de 8 % à 1,5 %.
Commentaires des clients : 'Boehmite a résolu un problème de traitement que nous avions depuis deux ans. La réduction du taux de rejet a couvert à elle seule le coût du matériau. Nous pouvons désormais produire de manière stable même par temps chaud d'été.'
4. Recommandations de traitement
Pour assurer une bonne dispersion et des effets synergiques de la boehmite, suivez ces suggestions :
Séchage – La Boehmite est hygroscopique. Sécher à 110-120°C pendant 2 à 4 heures avant utilisation.
Configuration des vis – Utilisez une disposition de vis à faible cisaillement et à dispersion moyenne à élevée (similaire aux systèmes ATH) pour éviter une surchauffe locale due à un cisaillement excessif.
Ventilation sous vide – Doit être active pour éliminer l’humidité et les espèces de faible poids moléculaire, évitant ainsi les bulles.
Sélection de lubrifiant – Recommander le PETS ou le stéarate de calcium ; évitez les lubrifiants acides (EBS peut provoquer un jaunissement).
Séquence de mélange avec le phosphore FR – Prémélangez le phosphore FR et la boehmite avant d'ajouter le polymère de base pour assurer une répartition uniforme.
Taille des particules – Choisissez la boehmite avec D50 = 1 à 3 μm pour un bon équilibre entre dispersibilité et efficacité ignifuge.
5. Foire aux questions (FAQ)
Q1 : La boehmite affecte-t-elle la couleur, en particulier pour les produits de couleur claire ?
R : La boehmite de haute pureté est une poudre blanche d'une blancheur ≥96 % et n'a aucun effet significatif sur les couleurs claires. Les tests montrent que l'ajout de 7 % de boehmite à PA6 n'augmente ΔE que de 0,5.
Q2 : La boehmite peut-elle être utilisée dans les plastiques transparents ou translucides ?
R : Non recommandé. L'indice de réfraction de la boehmite diffère considérablement de celui de la plupart des résines, entraînant une perte de transparence. Pour un retardateur de flamme transparent, des retardateurs de flamme organophosphorés liquides sont recommandés.
Q3 : Quelle est la différence entre la boehmite et la nanoargile ?
R : La nanoargile agit principalement comme un promoteur de charbon et une barrière physique, sans capacité de déshydratation endothermique. La boehmite procure à la fois une déshydratation endothermique et des effets char-synergiques. Ils peuvent être utilisés ensemble.
Conclusion
La Boehmite n'est pas un produit complètement nouveau, mais sa valeur dans la modification ignifuge sans halogène des plastiques techniques à haute température a longtemps été sous-estimée. Grâce à sa température de décomposition > 350 °C, sa forte absorption de chaleur et sa synergie de charbon avec les retardateurs de flamme au phosphore , il peut remplacer efficacement 30 à 50 % de l'ATH ou du MDH, résoudre les problèmes persistants de jaunissement et de mousse lors du traitement à haute température, maintenir l'indice UL94 V-0 et améliorer le HDT et les propriétés mécaniques.
Pour les ingénieurs confrontés au traitement à haute température du nylon, du PBT ou des polyoléfines avec des retardateurs de flamme, la boehmite offre une nouvelle voie : ' pas d'augmentation de la charge, fenêtre plus large, coût réduit. '
Suggestion d'actions
Vérifiez l'effet maintenant :
Cliquez sur le bouton ci-dessous pour demander un échantillon de 250 g de boehmite + 'Guide de conception de formulation pour le nylon ignifuge haute température sans halogène'
Ou contactez l'équipe technique Yinsu Flame Retardant pour un essai gratuit en laboratoire ; nous vous aiderons à optimiser votre formulation existante
Stock national, livraison d'échantillons dans les 72 heures , assistance technique en ligne individuelle
Contact :
Site Web : www.flameretardantys.com
Email : ceo@yinsuflame-retardant.com
Téléphone : +86 17278575995 (Sandy Xu)
