Plus doux que la fibre de verre, mais plus résistant que le talc : libérer le « potentiel caché » de la wollastonite dans la modification du plastique

Aujourd'hui, nous vous proposerons une analyse approfondie de la nature microscopique de la wollastonite et de sa logique d'application avancée dans la modification des plastiques, du point de vue professionnel de la cristallographie minérale, de la chimie physique des interfaces et de la thermodynamique.

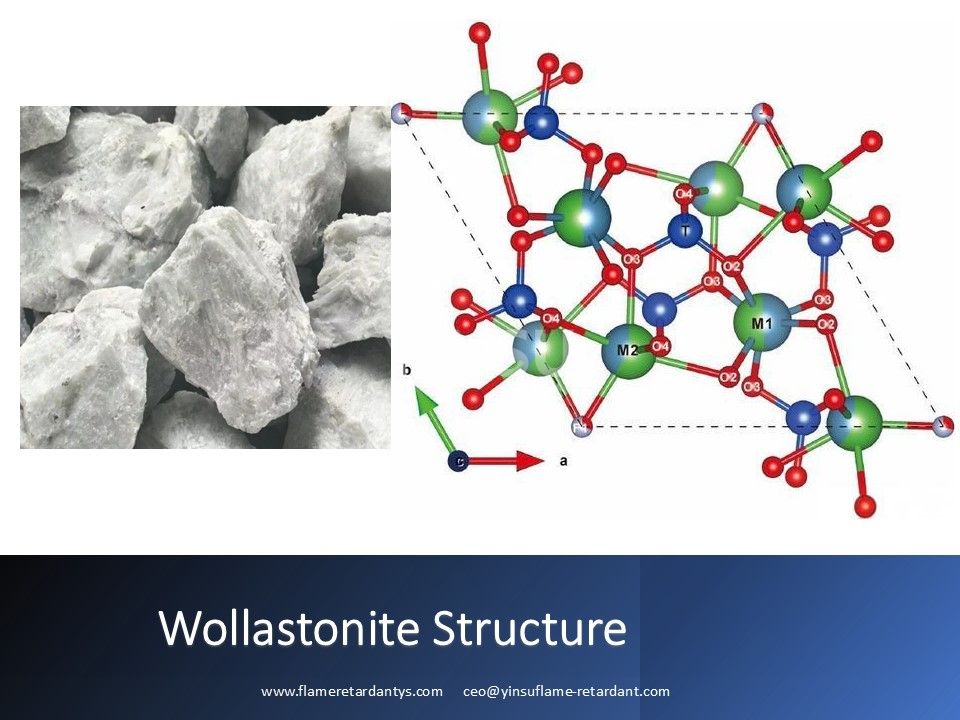

1. Structure cristalline et morphologie géométrique

La wollastonite n'est pas une charge particulaire ordinaire, mais une microfibre inorganique naturelle.

Nature chimique et cristallographique

La wollastonite pure est du métasilicate de calcium (CaSiO ₃ ), avec une composition théorique d'environ 48,3 % de CaO et 51,7 % de SiO ₂ . Il appartient à la chaîne des silicates et sa structure cristalline est constituée de chaînes de tétraèdres silicatés (SiO ₄ ) combinées avec des ions calcium dans des positions de coordination octaédriques disposées en parallèle.

Clivage et « Naturellement aciculaire »

Cette structure en chaîne lui confère des propriétés physiques très caractéristiques : elle possède deux plans de clivage parfaits et presque perpendiculaires (angle d'intersection de 84°). Lorsqu’il est écrasé et soumis à une force, il se divise facilement le long des plans cristallins, formant des particules aciculaires.

Paramètres clés

l Résistance à la traction intrinsèque : la résistance à la traction théorique d'une seule microfibre de silicite est extrêmement élevée, atteignant 2 700 à 4 100 MPa, ce qui est du même ordre de grandeur que celle de certaines fibres de verre courantes.

l Rapport d'aspect : Grâce au traitement industriel utilisant des broyeurs à jet d'air spécialisés ou des broyeurs à friction, un rapport d'aspect élevé (HAR) peut être maintenu, allant généralement de 10 : 1 à 30 : 1 ; en revanche, le fraisage par impact conventionnel produit un faible rapport d'aspect (LAR), environ 3:1 à 5:1. Le diamètre de la wollastonite généralement utilisé pour la modification plastique est d'environ 3 à 6 μm.

2. Groupes chimiques de surface et faible alcalinité

L'environnement chimique à la surface de la wollastonite détermine le succès ou l'échec de la liaison interfaciale et est fondamentalement différent de la silice ou du talc.

Liaisons brisées et groupes silanol

Pendant le processus de broyage, les liaisons Si-O et Ca-O dans le réseau cristallin sont rompues de force. Les bornes insaturées de silicium et d'oxygène à la surface réagissent rapidement avec l'humidité de l'air pour générer des groupes silanol réactifs (Si-OH). C'est la base de sa modification chimique.

La caractéristique « alcaline » négligée

Contrairement au talc et au kaolin, dont les surfaces sont légèrement acides ou neutres, la wollastonite présente une forte et faible alcalinité dans l'eau (pH aussi élevé que 9,0 ~ 11,0). Cette alcalinité de surface provient de la présence d'ions calcium. Il est utile pour la stabilité de la matrice polymère (comme la neutralisation des produits de dégradation acides), mais pose un défi important pour le traitement de couplage de surface.

3. Forces d'interaction et défis interfaciaux

Dans la matrice polymère, la wollastonite non traitée repose principalement sur de faibles forces de Van der Waals et un enrobage physique pour se lier à la résine. Lorsque nous effectuons un couplage chimique, nous devons faire face à une dure réalité :

Le problème de la « perte de silane »

Bien que la wollastonite ait des groupes silanol sur sa surface et semble convenir aux agents de couplage silane, les données expérimentales montrent qu'après lavage au THF (tétrahydrofurane), le taux de rétention du silane à la surface de la wollastonite n'est que de 21 %. Dans les mêmes conditions, le kaolin (pH 7,1) a un taux de rétention de 96 %, et le verre E (pH 9,5) est de 50 %.

Modification

En effet, les agents de couplage silane (généralement les plus stables à pH 4-5) subissent une auto-polymérisation rapide et incontrôlée sur la surface de la wollastonite fortement alcaline à pH 9,9, formant des oligomères multicouches difficiles à former des liaisons covalentes denses avec la surface minérale. Cela signifie que dans les procédés conventionnels, les silanes à la surface de la wollastonite sont pour la plupart « physiquement adsorbés » plutôt que « chimiquement greffés » et sont sujets à la désorption sous des résines polaires ou dans des conditions de contrainte.

4. Propriétés spéciales à surveiller lors de la modification des plastiques

En plus de l'augmentation conventionnelle du module, la wollastonite possède plusieurs atouts irremplaçables en modification haut de gamme :

'Stabilité dimensionnelle' grâce à une dilatation thermique extrêmement faible

Le coefficient linéaire de dilatation thermique (CTE) de la wollastonite est extrêmement faible, seulement 6,5 × 10 ⁻⁶ K ⁻ ¹. L'ajout de wollastonite HAR au polypropylène (PP) ou au nylon (PA) peut réduire considérablement le retrait anisotrope et la déformation par gauchissement des produits (évidemment supérieur au GF).

L'équilibre parfait de la dureté Mohs

La dureté Mohs de la wollastonite est de 4,5 à 5. Cela se trouve dans un « point idéal » d'ingénierie : il est beaucoup plus dur que le talc (dureté 1), améliorant ainsi considérablement la résistance aux rayures et à l'usure de la surface des TPO (pare-chocs automobiles, intérieurs) ; en même temps, il est plus doux que la fibre de verre (dureté 6-6,5), réduisant considérablement l'usure des vis et des moules des machines de moulage par injection.

Effet de nucléation et de « trans-cristallisation »

Les particules de wollastonite présentent une forte nucléation hétérogène dans les polymères semi-cristallins (tels que le PA6, PP). À de faibles concentrations de charges, il peut modifier la morphologie cristalline du polymère (induisant une trans-cristallisation). Cette transformation microscopique particulière de la structure cristalline peut même conduire à une réduction de l'orientation des chaînes macromoléculaires, modifiant ainsi dans une certaine mesure le mécanisme de rupture du matériau, provoquant une diminution de la durée de vie en fatigue des matériaux non couplés. Il faut donc y associer un bon traitement interfacial.

5. Recommandations pour la modification de la surface et la conception de la formulation

Sur la base des caractéristiques physico-chimiques ci-dessus, je vous propose les recommandations suivantes pour votre formulation de modification des plastiques :

Sélection précise des modificateurs

Stratégie pour les surfaces alcalines :

N’utilisez pas aveuglément des silanes aminés ou époxy conventionnels pour un mélange direct à sec.

⚡️ En raison du faible taux d'adhésion des silanes sur sa surface alcaline, il est recommandé d'utiliser des compatibilisants macromoléculaires (tels que l'anhydride maléique greffé PP-g-MAH ou POE-g-MAH), utilisant les groupes anhydride pour subir de fortes interactions acido-basiques avec les sites alcalins/polaires de la surface de la wollastonite. Cet ancrage physique + chimique est souvent plus efficace que l'utilisation du silane seul dans le PP.

Si votre matrice plastique est PC, PC/ABS, PC/PBT, PBT, PET, la wollastonite alcaline provoquera une dégradation du matériau, entraînant des stries argentées et une décoloration. Dans ce cas, une macromolécule chélatrice de métaux Metalign™ est nécessaire pour passiver les ions et stabiliser le système.

Thermodurcissables et plastiques techniques :

Si des silanes doivent être utilisés (comme dans le nylon 66 ou l'époxy), il est recommandé d'utiliser de la wollastonite prétraitée au silane avec un système tampon spécial, car ils ont une meilleure adaptabilité aux surfaces faiblement alcalines que les silanes conventionnels.

Distinguer les scénarios d'application HAR et LAR

l Remplacement de la fibre de verre pour la solidité et la résistance à la chaleur (HDT) : il faut utiliser de la wullite HAR (rapport d'aspect > 15:1). Pendant l'extrusion, une vis à faible cisaillement combinée à une alimentation latérale (pour réduire le pétrissage) est nécessaire pour empêcher le cisaillement de la précieuse structure en forme d'aiguille.

l Stabilité dimensionnelle, résistance aux rayures et promotion du débit : sélectionnez la wollastonite LAR (rapport d'aspect ~ 3:1). La wollastonite granulaire offre une viscosité à l'état fondu nettement inférieure à celle des poudres en forme d'aiguille, permettant une charge élevée tout en offrant une excellente isotropie, un faible retrait et un brillant de surface élevé.

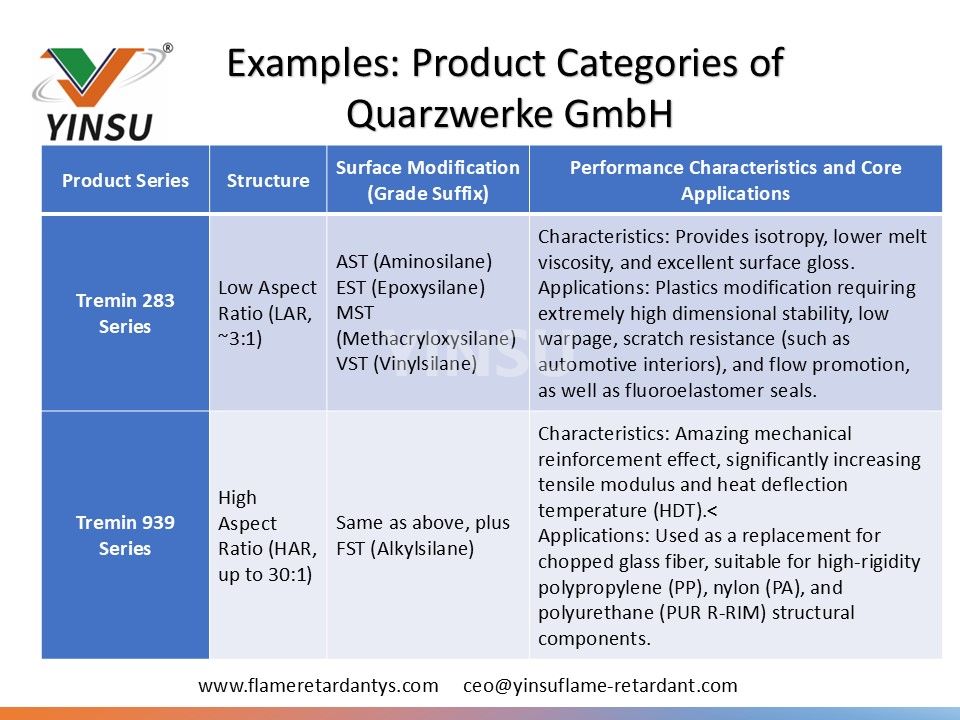

Exemples : catégories de produits de Quarzwerke GmbH

En résumé

La valeur de la wollastonite réside dans sa combinaison unique de « configuration naturellement aciculaire de microfibres, de dureté modérée et de groupes silanol dans un environnement alcalin. » La maîtrise du mécanisme profond de désactivation de l'agent de couplage provoqué par son alcalinité de surface et la conception d'interfaces via des compatibilisants macromoléculaires personnalisés ou des processus spécifiques, est le secret principal pour transformer ce minéral d'une 'charge' en un 'matériau de renforcement fonctionnel'.
