Guide de sélection : PVC vs. Matériaux PE pour fils et câbles

Guide de sélection : matériaux PVC ou PE pour fils et câbles

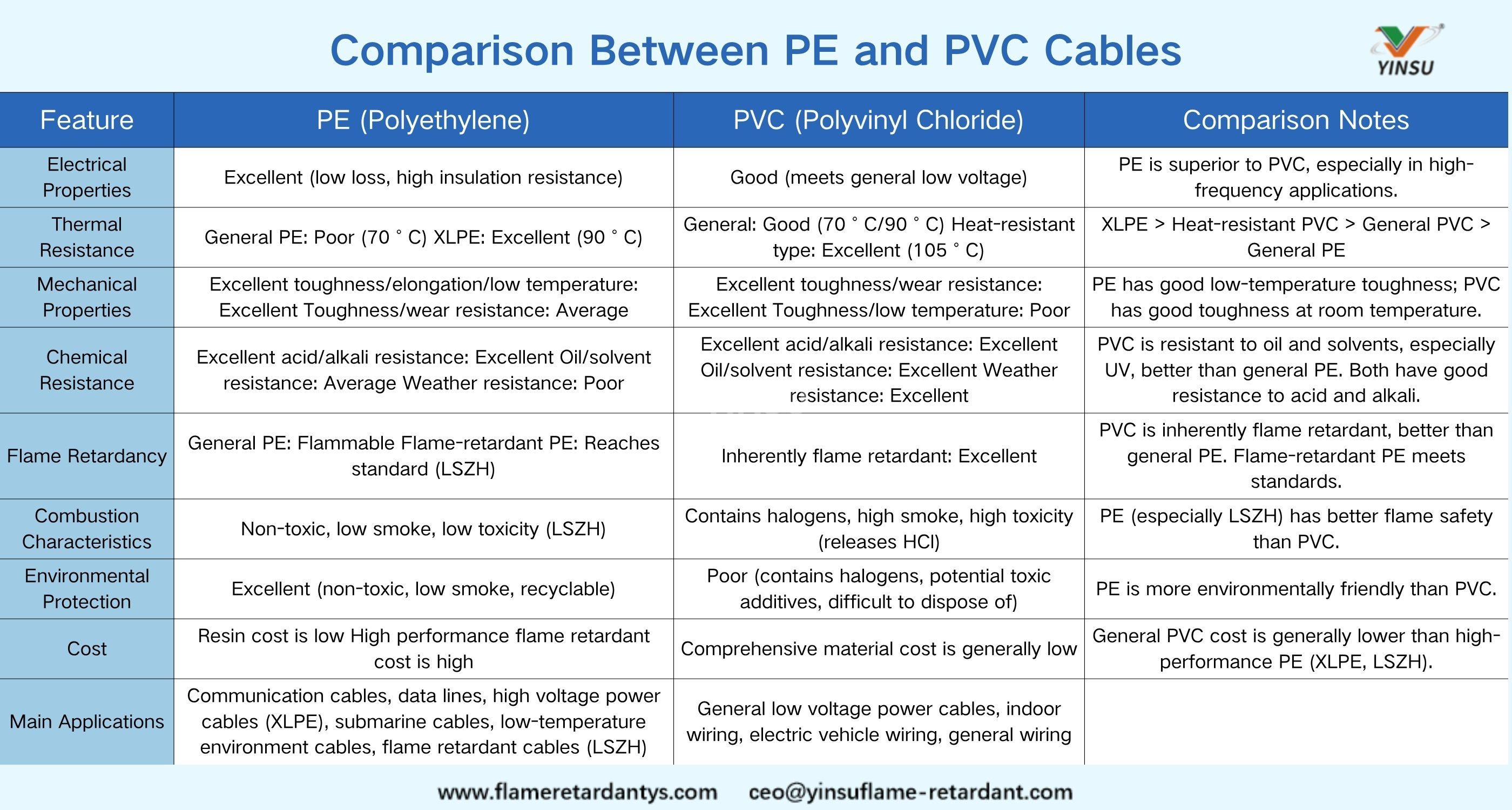

Lors de la sélection des matériaux d'isolation et de gainage des fils, le polyéthylène (PE) et le chlorure de polyvinyle (PVC) sont les deux options les plus courantes. Leurs caractéristiques de performance diffèrent considérablement, ce qui a un impact direct sur leur adéquation à diverses applications. Ce qui suit présente les principales comparaisons de performances :

I. Performances électriques

1. PE (surtout HDPE) :

• Faible constante diélectrique : indique une capacité inférieure, ce qui entraîne une réduction de la distorsion de la transmission du signal.

• Faible facteur de dissipation (tan δ) : minimise la perte d'énergie et la génération de chaleur pendant la transmission.

• Haute résistance d'isolation.

• Avantage : nettement supérieur au PVC, particulièrement adapté à la transmission de signaux haute fréquence (par exemple câbles coaxiaux, câbles de communication, câbles de données) et aux câbles d'alimentation haute tension.

2. PVC :

• Constante diélectrique et facteur de dissipation relativement plus élevés.

• Résistance d'isolation adéquate pour les exigences générales de transmission d'énergie basse tension.

• Avantage : performances électriques suffisantes pour une transmission basse tension à fréquence industrielle standard (par exemple, domestique 220 V/380 V).

II. Résistance thermique

1. EP :

• PE standard : résistance thermique relativement faible, la température de fonctionnement typique autorisée à long terme est d'environ 70 °C.

• Polyéthylène réticulé (XLPE) : Résistance thermique considérablement améliorée via une réticulation chimique ou physique, température de fonctionnement admissible à long terme jusqu'à 90°C, tenue aux courts-circuits jusqu'à 250°C.

2. PVC :

• PVC standard : température de fonctionnement admissible à long terme, généralement 70 °C ou 90 °C (type résistant à la chaleur).

• PVC résistant à la chaleur : Jusqu'à 105°C.

• Température de tenue aux courts-circuits environ 160°C.

• Avantage : la résistance thermique du PVC standard est comparable à celle du PE standard, mais le PVC et le XLPE résistants à la chaleur offrent une résistance thermique supérieure.

III. Propriétés mécaniques

1. EP :

• Bonne ténacité, résistance aux chocs et résistance à la fatigue par flexion.

• Dureté de surface inférieure, résistance à l’abrasion généralement légèrement inférieure au PVC.

• Excellentes performances à basse température : conserve une bonne flexibilité et une bonne résistance aux chocs jusqu'à des températures très basses (-70 °C ou moins), résistant à la fragilité et aux fissures.

2. PVC :

• Bonne rigidité, haute résistance à la compression, meilleure résistance à l'abrasion.

• Ténacité inférieure à celle du PE, devient dur et cassant à basse température (généralement inférieure à -15°C à -20°C), sujet à la fissuration.

• Avantage : rigidité et résistance à l'abrasion supérieures à température ambiante par rapport au PE, ce qui le rend plus adapté aux applications nécessitant une protection mécanique ou des flexions/traînages fréquents (par exemple, gaine de cordon d'alimentation pour équipement portable). Cependant, la ténacité à basse température est bien inférieure à celle du PE.

IV. Résistance chimique et environnementale

1. EP :

• Excellente résistance aux acides, alcalis et solvants.

• Absorption d'eau extrêmement faible (<0,01%), excellente imperméabilité et résistance à l'humidité.

• Résistance modérée à l'huile (notamment PE non réticulé).

• Mauvaise résistance aux UV (en particulier PE sans noir de carbone), sujet à la dégradation et à la fissuration en cas d'exposition prolongée au soleil.

2. PVC :

• Bonne résistance aux acides, aux alcalis et à l’eau (très faible absorption d’eau).

• Meilleure résistance à l’huile et aux solvants que le PE standard.

• Bonne résistance aux intempéries (résistance aux UV, à l'ozone), facilement améliorée par des additifs stabilisants.

• Avantage : Résistance à l’huile, aux solvants et aux intempéries généralement supérieures (en particulier la résistance aux UV) par rapport au PE standard. Les deux présentent une bonne résistance aux acides, aux alcalis et à l’eau.

V. Ignifugation et caractéristiques de combustion

1. EP :

• Le PE standard est hautement inflammable et non ignifuge.

• Brûle sans halogènes, produisant principalement du CO₂ et du H₂O, et une toxicité des fumées relativement faible.

• Peut atteindre certains indices de retardateur de flamme (par exemple, Low Smoke Zero Halogen - LSZH) en ajoutant des quantités importantes de retardateurs de flamme (par exemple, Al(OH)₃, Mg(OH)₂), compromettant potentiellement les propriétés mécaniques et électriques.

2. PVC :

• Intrinsèquement ignifuge en raison de la teneur en chlore, auto-extinguible une fois la flamme retirée.

• Brûle avec dégagement de grandes quantités de chlore gazeux toxique (HCl) et d'une fumée noire dense, un risque majeur en cas d'incendie.

• Avantage : ignifugation intrinsèque sans nécessiter de charges additives élevées. Cependant, la toxicité de la combustion et la densité des fumées constituent des inconvénients importants.

VI. Impact environnemental

1. EP :

• Principalement composé de carbone et d'hydrogène, exempt d'halogènes (chlore), de métaux lourds (par exemple, stabilisants au plomb) ou de plastifiants phtalates.

• Génère un minimum de substances toxiques lors de la combustion ou de l'élimination.

• Facilement recyclable.

• Avantage : Excellent profil environnemental, choix courant pour les matériaux « sans halogène ».

2. PVC :

• Contient du chlore.

• Les formulations traditionnelles peuvent contenir des stabilisants de métaux lourds (plomb, cadmium) et des plastifiants phtalates (par exemple, DOP), posant des risques pour l'environnement et la santé (les réglementations récentes favorisent les alternatives écologiques, ce qui augmente les coûts).

• Libère des gaz toxiques lors de la combustion, difficiles à éliminer (mauvaise biodégradabilité en décharge, risque dioxine lors de l'incinération).

• Inconvénient : L’impact environnemental constitue une faiblesse majeure, notamment en ce qui concerne les scénarios d’élimination et d’incendie.

VII. Processabilité et coût

1. EP :

• Températures de traitement relativement plus élevées requises.

• Le coût du matériau (résine) est souvent inférieur à celui du PVC, mais les composés PE ​​ignifuges sans halogène coûtent plus cher.

2. PVC :

• Températures de traitement plus basses, bonnes propriétés d'écoulement, extrusion et coloration faciles.

• Coût global du matériau (résine + additifs) généralement inférieur à celui du PE haute performance (par exemple XLPE, composés FR sans halogène), en particulier pour les formulations standards.

• Avantage : Une meilleure aptitude au traitement, le coût global des matériaux (en particulier les composés standards) est souvent avantageux.

Lignes directrices pour la sélection des candidatures

1. Transmission de signaux haute fréquence (réseau, TV, RF) : préférez le PE (faible perte diélectrique).

2. Transmission de puissance moyenne/haute tension : préférez le XLPE (propriétés thermiques et électriques supérieures).

3. Ignifugation requise en matière de sécurité incendie (métros, hôpitaux, centres commerciaux, centres de données) : préférez le PE ignifuge sans halogène (LSZH) (faible fumée, zéro halogène, faible toxicité).

4. Environnements à basse température : préférez le PE (excellentes performances à basse température).

5. Alimentation basse tension domestique/industrielle générale, câblage fixe intérieur, sensibilité aux coûts : le PVC reste courant (faible coût, bonne rigidité, traitement facile, FR inhérent).

6. Nécessitant une résistance à l'huile/solvant, une résistance à l'abrasion ou une flexion/traînée fréquente : un revêtement en PVC est souvent préférable (en particulier le PVC plastifié).

7. Exigences environnementales élevées (production, utilisation, élimination) : donner la priorité au PE (en particulier aux composés sans halogène).

Conclusion fondamentale :

Il n’existe pas de « meilleur » matériau unique ; le choix optimal dépend des exigences spécifiques de l’application. Le PE offre des avantages distincts en termes de performances électriques, d'impact environnemental, de sécurité incendie (fumée/toxicité) et de flexibilité à basse température, ce qui conduit à son adoption croissante dans des secteurs exigeants (communications, haute tension, FR respectueux de l'environnement). Le PVC conserve des avantages en termes de coût, de transformabilité, de propriétés mécaniques à température ambiante (rigidité/abrasion) et d'ignifugation inhérente, garantissant ainsi son utilisation généralisée dans les applications générales d'alimentation basse tension et de câblage universel. La sélection doit soigneusement équilibrer l’environnement opérationnel, les besoins de performance et les contraintes budgétaires.

Présentation ignifuge Guangzhou Yinsu du FRP-950X  :

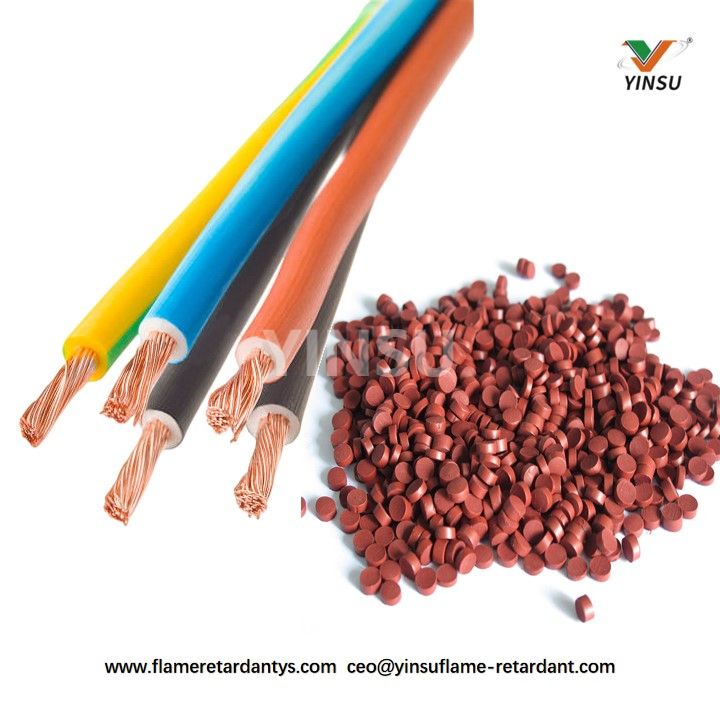

Pour les applications exigeant un retardateur de flamme sans halogène haute performance dans les composés de fils et de câbles à base de PE (en particulier les types LSZH), Guangzhou Yinsu Flame Retardant Co. propose une solution avancée : le retardateur de flamme au phosphore rouge micro-encapsulé FRP-950X. Cet additif spécialisé répond efficacement aux principaux défis associés au phosphore rouge :

• Stabilité et sécurité supérieures : la technologie de micro-encapsulation réduit considérablement la sensibilité à l'humidité et minimise le risque de génération de gaz phosphine (PH₃).

• Compatibilité améliorée : améliore la dispersion au sein de la matrice polymère et la compatibilité avec d'autres additifs.

• Haute efficacité : offre d'excellentes performances ignifuges à des niveaux de charge inférieurs par rapport à de nombreuses charges minérales (par exemple, Al(OH)₃/Mg(OH)₂), aidant à mieux préserver les propriétés mécaniques et électriques critiques de la résine PE de base.

• Sans halogène et respectueux de l'environnement : contribue à la conformité LSZH (Low Smoke Zero Halogen), en respectant les réglementations strictes en matière d'environnement et de sécurité (par exemple, EU RoHS, REACH).

Le FRP-950X est particulièrement adapté aux applications où les propriétés électriques supérieures et les avantages environnementaux du PE sont essentiels, mais où des niveaux élevés de retardateur de flamme sont exigés, comme dans les bâtiments publics, les systèmes de transport et les centres de données.
