Je lui ai demandé de se tourner vers la dernière page de la fiche technique et, pointant une ligne là-bas, j'ai demandé : « Est-ce que cela spécifie ici les exigences en matière de densité de fumée et de corrosivité ? » Il a cherché pendant longtemps et a répondu non – il ne mentionnait que les classes B1 et V-0.
C'est l'écueil dans lequel tombent actuellement de nombreux fabricants de câbles : assimiler directement les ' améliorations du système ignifuge ' au 'passage au LSZH', tout en oubliant de considérer d'abord ce que l'utilisateur final paie réellement.
En résumé, le PVC et le LSZH coexisteront encore longtemps : ils ne se substituent pas l'un à l'autre. Choisir le mauvais matériau de base peut, au mieux, entraîner des coûts inutiles et, au pire, des retards de livraison. Je recommande de mettre l’arbre de décision ci-dessous dans vos favoris.
Le coût réel du LSZH va bien au-delà de la différence de 30 à 50 % entre les prix des matériaux
De nombreux propriétaires d'entreprise fondent leurs décisions uniquement sur les prix d'achat des matériaux, mais les directeurs techniques et les ingénieurs de formulation doivent calculer le coût total. Par rapport au PVC, le LSZH implique trois coûts cachés :
Premièrement : les coûts de modernisation des équipements. LSZH utilise du EVA/PE comme matériau de base, rempli de 40 à 60 % d'hydroxyde d'aluminium ou de magnésium, ce qui donne une viscosité à l'état fondu 2 à 3 fois supérieure à celle du PVC. Si votre extrudeuse a un rapport longueur/diamètre de vis inférieur à 25:1 ou une réserve de couple insuffisante, l'alimentation directe entraînera un blocage de la machine. De nombreuses usines modernisent l’intégralité de leurs lignes d’extrusion spécifiquement pour une seule commande de LSZH, avec des coûts commençant par centaines de milliers.
Deuxièmement : les coûts de débogage des processus. Le LSZH est extrêmement sensible à l'humidité et doit être séché à 80 °C pendant 4 à 6 heures avant l'extrusion, alors que les composés pour câbles en PVC ne nécessitent généralement pas de pré-séchage. La fenêtre de traitement thermique est encore plus difficile : la température de décomposition du LSZH n'est que de 10 à 15 °C supérieure à la température d'extrusion, et l'augmentation de la température dans la partie arrière du fût peut atteindre 15 à 34 °C. ce qui entraîne des pores, des parois intérieures rugueuses ou même des fissures sur les surfaces intérieures et extérieures et les sections transversales de la gaine finie. Il est courant que le cycle de production d’essai s’étende de 3 jours pour le PVC à 3 semaines.
Troisièmement : les coûts liés aux compromissions en matière de performances. L'allongement à la rupture des LSZH hautement chargés est généralement de 150 à 200 %, tandis que celui des composés de câbles en PVC flexible peut dépasser 250 %. Dans les applications nécessitant des flexions fréquentes, telles que les câbles de chaîne porte-câbles et les câbles de robots, la durée de vie du LSZH peut n'être que de 60 % de celle du PVC.
Lorsque ces trois facteurs sont combinés, le coût total du passage au LSZH peut être 2 à 3 fois supérieur à la différence de prix des matériaux. Si le projet lui-même n’impose pas d’exigences strictes en matière de densité de fumée, cette dépense est injustifiée.

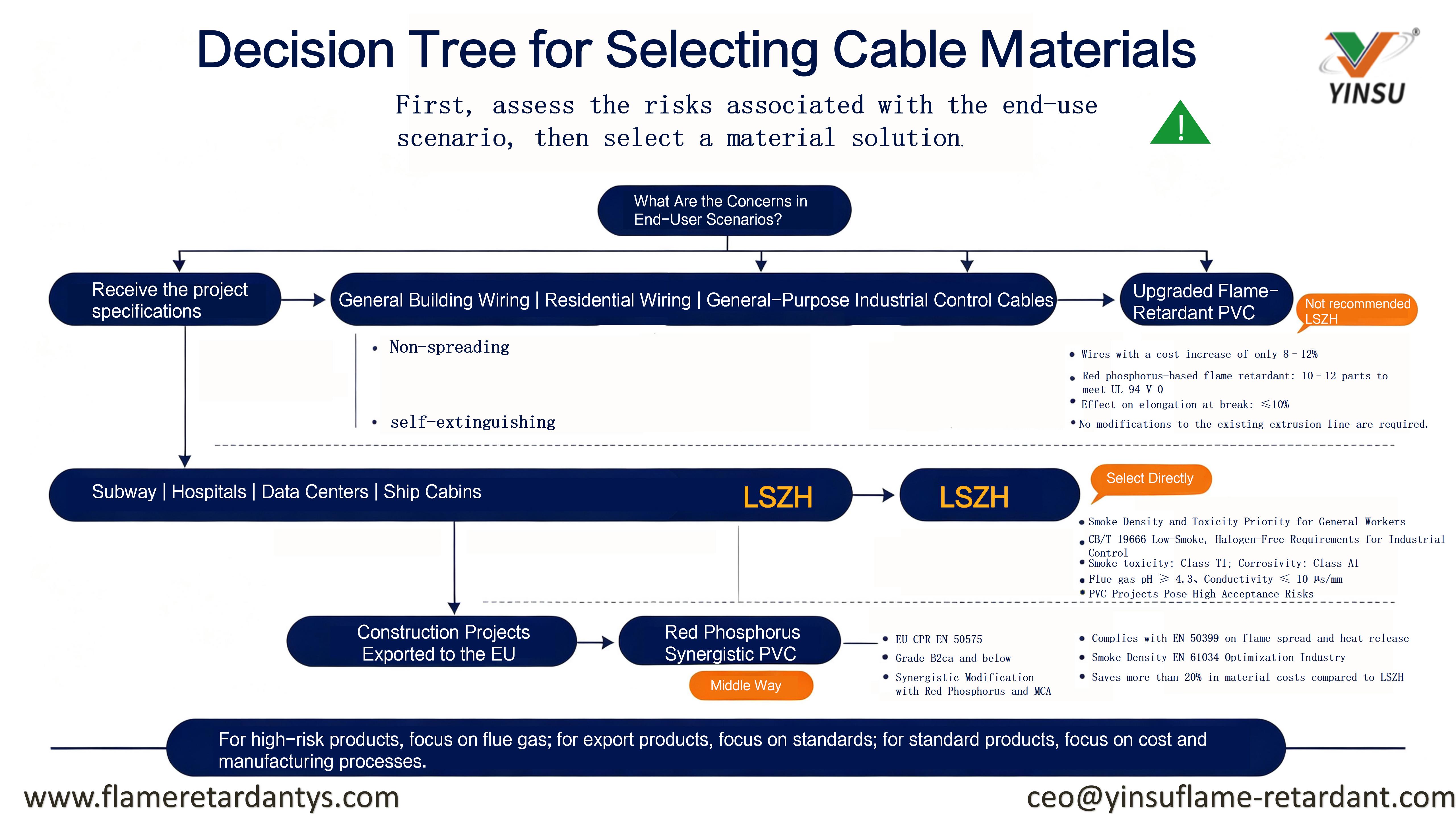

Arbre décisionnel de sélection de produits de l'ingénieur : trois scénarios, trois réponses
Lorsque vous recevez une spécification de projet, ne commencez pas par demander : « Quel matériau devrions-nous utiliser ? » Au lieu de cela, demandez : « Quels sont les risques dans le scénario d’utilisation finale ? »
Scénario 1 : Câblage de bâtiment standard, câblage résidentiel et câbles de commande industriels généraux
→ Mise à niveau vers du PVC ignifuge ; évitez le LSZH.
Les exigences ignifuges pour ces scénarios sont « pas de propagation des flammes » et « auto-extinguible » ; il n'y a pas d'exigences extrêmes en matière de densité ou de toxicité de la fumée. La mise à niveau du PVC vers la classe B1 ou V-0 en ajoutant des retardateurs de flamme à haute efficacité n'entraîne qu'une augmentation de coût de 8 à 12 %. La solution ignifuge à base de phosphore rouge Yinsu ne nécessite que 10 à 12 parties pour cent de composé de câble en PVC pour satisfaire à la norme UL-94 V-0, l'impact sur l'allongement à la rupture étant maintenu à moins de 10 %, et aucune modification de l'équipement ou des processus d'extrusion existants n'est requise.
Scénario 2 : Métros, hôpitaux, centres de données, compartiments de navires
→ Optez pour LSZH sans hésitation.
Les paramètres de base de ces scénarios ne sont pas les indices de retardateur de flamme, mais plutôt la densité et la toxicité de la fumée lors d'un incendie. GB/T 19666 spécifie les exigences suivantes pour les câbles à faible teneur en fumée et sans halogène : la toxicité de la fumée doit être conforme à la classe t1, la corrosivité doit être conforme à la classe a1, le pH de la fumée doit être ≥4,3 et la conductivité électrique doit être ≤10 µs/mm. Même après modification, il est extrêmement difficile pour les systèmes PVC de répondre systématiquement à cet ensemble de critères. Pour des projets de cette nature, insister sur le PVC est une bombe à retardement lorsqu'il s'agit d'inspections de sécurité incendie ultérieures.
Scénario 3 : Projets de construction exportés vers l’UE
→ Le PVC synergique au phosphore rouge peut servir de juste milieu.
Le CPR de l'UE (EN 50575) spécifie les indices de résistance au feu pour les câbles allant de Eca à B2ca. Pour les indices B2ca et inférieurs, les composés de câbles en PVC modifiés par la combinaison synergique de phosphore rouge et de MCA (cyanurate de mélamine) peuvent répondre aux exigences de propagation de flamme et de dégagement de chaleur de la norme EN 50399, tandis que la densité de la fumée (EN 61034) peut être optimisée en contrôlant le taux de libération de phosphore rouge . Cela permet d'économiser plus de 20 % des coûts de matériaux par rapport à l'utilisation directe du LSZH et ne nécessite aucune modification de l'équipement d'extrusion.
Si vous choisissez la voie de mise à niveau PVC, vous devez effectuer deux étapes techniques.

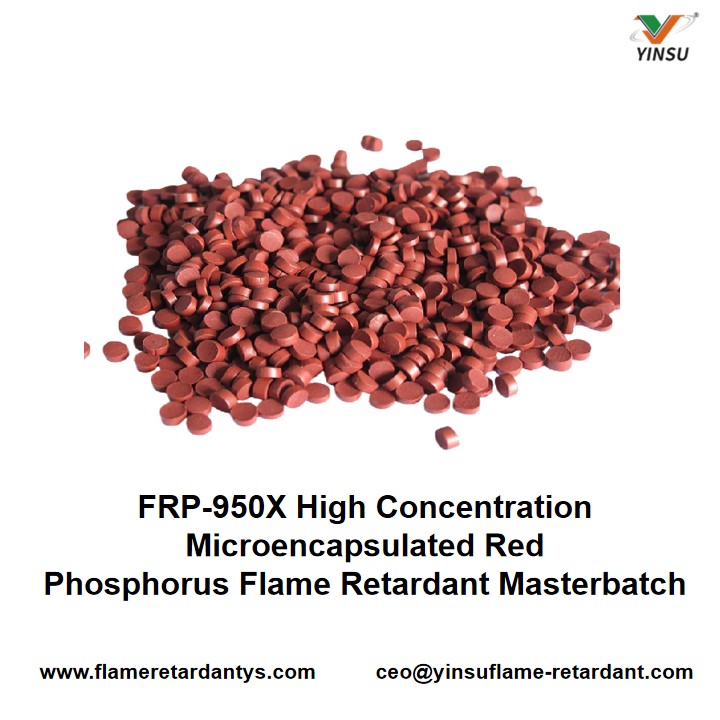

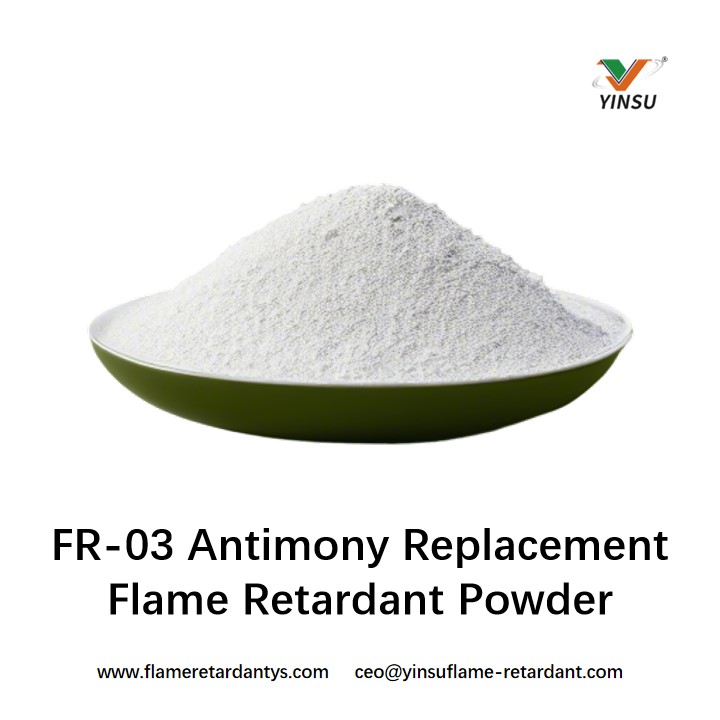

Étape 1 : Conversion sans antimoine. Remplacez les sels de plomb par des stabilisants thermiques Ca/Zn ou des terres rares, et remplacez le trioxyde d'antimoine par du phosphore rouge. Le trioxyde d'antimoine a été signalé sur la liste des substances candidates SVHC REACH de l'UE et est directement exclu des projets d'exportation. Le phosphore rouge enrobé de Yinsu subit un traitement de passivation composite inorganique-organique et est hautement compatible avec les stabilisants Ca/Zn, éliminant ainsi les problèmes de décoloration causés par la réaction entre le phosphore rouge traditionnel et les savons métalliques.
Étape 2 : Modification Alors que le mécanisme de formation de charbon en phase condensée du phosphore rouge supprime la propagation des flammes, une couche de charbon trop dense peut produire de grandes quantités de CO plutôt que de CO₂, ce qui augmente en réalité la densité de la fumée. En contrôlant la distribution granulométrique du phosphore rouge (D50 10-15 µm) et l'épaisseur de la couche de revêtement, à faible fumée . YinSu garantit que les résidus de combustion conservent une structure poreuse plutôt qu'un état vitreux. Dans le test de combustion en grappe GB/T 19666, les valeurs de densité de fumée peuvent généralement être contrôlées à 70 % de la limite standard.
Trois pièges courants : nous vous recommandons de les imprimer et de les afficher sur le mur de votre laboratoire
Piège 1 : En supposant que le LSZH puisse utiliser les mêmes températures d'extrusion que le PVC. La fenêtre de traitement thermique du LSZH est beaucoup plus étroite que celle du PVC ; même des températures légèrement plus élevées provoquent une décomposition et une décoloration, tandis que des températures légèrement plus basses entraînent une mauvaise plastification. Avant de passer au LSZH, vérifiez d'abord que la précision du contrôle de la température de l'extrudeuse peut être maintenue à ± 2 °C.
Piège 2 : supposer que le PVC additionné de phosphore rouge réussira tous les tests de densité de fumée. Le phosphore rouge avec différentes tailles de particules présente des comportements de combustion différents. Pour les projets soumis à des exigences strictes en matière de densité de fumée (telles que la norme EN 61034), vous devez confirmer au préalable que la taille des particules et l'enrobage du phosphore rouge sont conformes à la norme ; vous ne pouvez pas simplement utiliser un retardateur de flamme générique .
Piège 3 : Se concentrer uniquement sur le prix unitaire du matériau sans calculer le coût total. Le fait que les matériaux LSZH coûtent 30 à 50 % de plus n’est qu’un début ; les coûts cachés tels que la modernisation des équipements, le débogage des processus, les pertes de rendement et les retards de livraison engloutissent souvent la part du lion des bénéfices.
La prochaine fois que vous recevrez une spécification de projet, accédez directement à la section des exigences ignifuges et vérifiez d'abord deux paramètres clés :
exigences de densité de fumée (par exemple, transmission lumineuse minimale ≥ 60 %) et exigences de corrosivité (par exemple, pH ≥ 4,3, conductivité ≤ 10 µs/mm).
Si aucun des deux n'est spécifié, ou si seul ' ignifuge ', 'Classe B1' ou 'V-0' est répertorié → Utilisez une solution de mise à niveau en PVC et économisez votre budget pour les domaines où cela en vaut plus la peine.
Si les spécifications de densité de fumée et de résistance à la corrosion sont explicitement répertoriées → Optez immédiatement pour LSZH ; ne forcez pas les modifications sur le PVC.
L'ennemi des câbles PVC n'a jamais été le LSZH, mais plutôt une substitution aveugle et aveugle. La logique de conception derrière les solutions ignifuges YinSu est simple : laisser le PVC durer plus longtemps dans des scénarios appropriés, plutôt que de le forcer à fonctionner dans des scénarios inappropriés.
