Ignifuge ou résistant au feu : le 'Code de protection incendie' derrière deux câbles
Introduction
Dans les bâtiments et les installations industrielles modernes, les câbles ignifuges et résistants au feu sont essentiels pour la sécurité des systèmes électriques en cas d'urgence comme les incendies. Bien que les deux concernent la protection incendie, ils diffèrent considérablement dans leurs concepts, structures, principes et applications.
I.Concepts

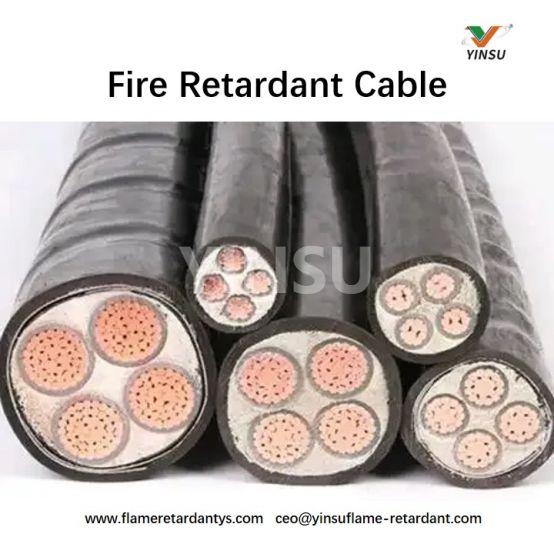

Un câble ignifuge est un câble qui, dans des conditions d'essai spécifiées, lorsqu'il est brûlé, la propagation de la flamme est limitée à une certaine plage après le retrait de la source d'incendie d'essai, et les flammes ou lueurs restantes peuvent s'éteindre dans un délai défini. Son rôle principal est d'empêcher la propagation rapide des flammes le long des câbles lors d'un incendie, minimisant ainsi l'expansion du feu.

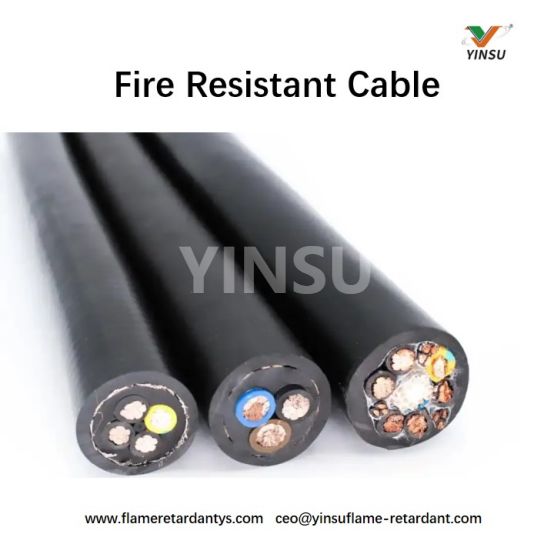

Un câble résistant au feu peut maintenir un fonctionnement normal pendant un certain temps dans des conditions de combustion de flamme. Il assure l'alimentation électrique des charges cruciales telles que les équipements de lutte contre l'incendie, l'éclairage de secours et les panneaux d'évacuation en cas d'incendie, mettant l'accent sur l'alimentation électrique dans les environnements d'incendie à haute température.
II. Différences structurelles

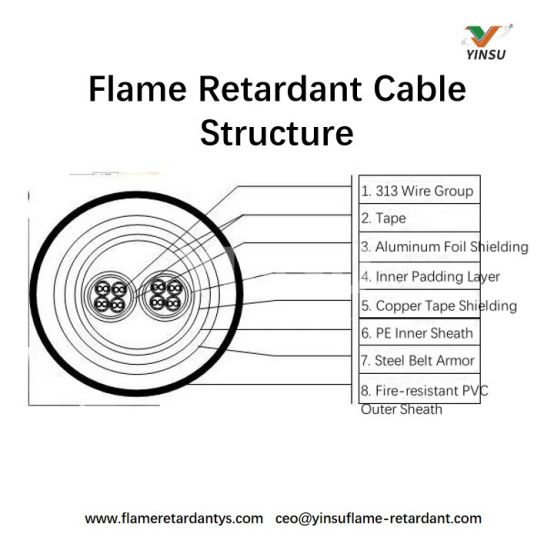

Les matériaux d'isolation et de gainage des câbles ignifuges contiennent généralement des agents ignifuges. Les plus courants comprennent les agents ignifuges halogénés (par exemple, paraffine chlorée) et ceux sans halogène (par exemple, hydroxyde de magnésium, hydroxyde d'aluminium). Lorsqu'ils sont chauffés, ces agents se décomposent pour produire des substances ignifuges. Les agents halogénés génèrent des gaz hydrogène contenant des halogènes, tandis que les agents sans halogène produisent de la vapeur d'eau, limitant ainsi la propagation des flammes.

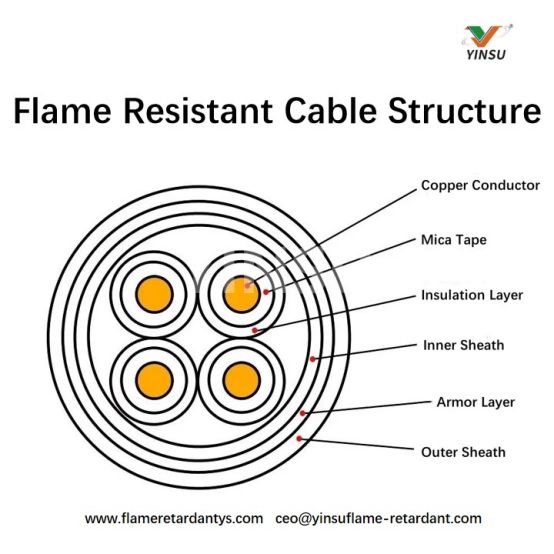

La caractéristique structurelle clé des câbles résistant au feu est la bande de mica multicouche enroulée entre le conducteur et la couche isolante ou entre les âmes du câble. Le ruban de mica, doté d'excellentes propriétés isolantes et à haute température, peut maintenir ses performances isolantes sous des flammes à haute température, empêchant les flammes d'atteindre le conducteur et assurant une alimentation électrique normale pendant un certain temps. Certains câbles résistants au feu sont également dotés de matériaux de gainage spécialement conçus ou de mesures de protection incendie supplémentaires, comme des gaines extérieures résistantes au feu ou des tubes de protection incendie.
III. Principes de fonctionnement
Le principe ignifuge repose principalement sur des agents ignifuges. Lorsque le câble est exposé à une source d'incendie externe, les gaz ou substances ininflammables décomposés provenant des agents ignifuges forment un film protecteur sur la surface du câble. Les agents ignifuges halogénés produisent des gaz d'halogénure d'hydrogène qui diluent l'oxygène dans la zone de combustion et inhibent les radicaux libres de réaction de combustion, ralentissant ainsi la combustion. Les agents ignifuges sans halogène génèrent de la vapeur d'eau et des substances solides comme l'oxyde de magnésium et l'oxyde d'aluminium, qui recouvrent la surface du câble, coupant ainsi l'oxygène pour l'ignifugation.
Le principe de fonctionnement repose sur du ruban de mica. Lors d'un incendie, la flamme à haute température peut détruire la gaine extérieure et la couche isolante du câble, mais le ruban de mica peut résister à des températures d'environ 1 000 °C, conservant ainsi ses performances isolantes et son intégrité structurelle pendant un certain temps. Cela évite les courts-circuits entre les conducteurs ou entre les conducteurs et la terre, permettant ainsi au courant de circuler et d'alimenter les équipements essentiels.
IV. Comparaison des performances
Les câbles ignifuges sont classés en différentes catégories (par exemple A, B, C, D) en fonction de leurs performances ignifuges. Différentes qualités ont des distances de propagation de la flamme et des temps d'auto-extinction variables lors des tests de combustion. Généralement, ils peuvent limiter la vitesse de propagation des flammes sur les câbles mais ne peuvent garantir une alimentation électrique normale lors d'un incendie prolongé.
Les câbles résistants au feu se concentrent principalement sur le temps de résistance au feu. Les plus courants peuvent maintenir l'alimentation électrique dans les flammes pendant 90, 120 minutes ou plus dans des conditions de test spécifiées, en fonction de leur conception et de leur application.
V. Demandes

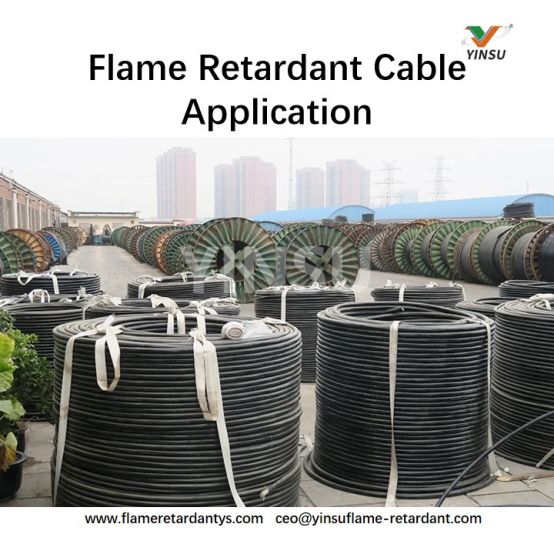

1. Lieux bondés : dans les endroits très fréquentés comme les centres commerciaux, les théâtres, les hôpitaux et les écoles, les câbles sont largement distribués. L'utilisation de câbles ignifuges peut empêcher la propagation rapide des flammes le long des câbles lors d'un incendie, ce qui permet de gagner du temps pour l'évacuation, de réduire la fumée et les gaz toxiques provenant de la combustion des câbles et de réduire le nombre de victimes.
2. Sites industriels généraux : dans les sites industriels généraux comme les usines et les immeubles de bureaux, les câbles ignifuges peuvent répondre aux exigences de base en matière de protection contre l'incendie, empêchant la propagation du feu due à des pannes de circuits électriques et protégeant les équipements et les biens.
1. Systèmes de lutte contre l'incendie : Les câbles résistants au feu sont le premier choix pour alimenter les équipements de lutte contre l'incendie tels que les ascenseurs d'incendie, les pompes à incendie, les systèmes d'alarme incendie, l'éclairage de secours et les systèmes d'indication d'évacuation. Lors d'un incendie, ces dispositifs doivent fonctionner et les câbles résistants au feu garantissent une alimentation fiable pour une lutte efficace contre l'incendie.
2. Systèmes d'alimentation de secours : dans les circuits d'alimentation de secours des installations cruciales telles que les sites industriels, les centres de données et les immeubles de grande hauteur, des câbles résistants au feu sont nécessaires. En cas de panne de courant principale et d'incendie, ils fournissent une alimentation continue entre les générateurs de secours, l'onduleur et les charges importantes, garantissant ainsi la sécurité des équipements et des données clés.
Les câbles ignifuges et résistants au feu sont tous deux essentiels à la sécurité incendie. En raison de leurs différentes caractéristiques de performance, une sélection appropriée basée sur les besoins réels dans divers scénarios est essentielle pour garantir la sécurité du système électrique en cas d'urgence.
Vi. Conclusion
YINSU Flame Retardant propose des produits ignifuges adaptés aux fils et câbles, tels que les agents ignifuges au phosphore rouge microencapsulés FRP-950X et FRP-8050, et le substitut de trioxyde d'antimoine T3. FRP-950X et FRP-8050 sont respectueux de l'environnement et très efficaces. Ils peuvent améliorer les performances ignifuges des câbles tout en conservant de bonnes propriétés mécaniques des matériaux. Le T3, en tant que substitut du trioxyde d'antimoine, peut réduire la dépendance au trioxyde d'antimoine dans les systèmes ignifuges, offrant ainsi une solution plus respectueuse de l'environnement. Comparés à ATH ou MDH, ces produits offrent plus de choix pour améliorer la sécurité incendie des systèmes électriques.
