Le « trilemme » des revêtements en polyuréthane ignifuge :
À base d'eau ou à base de solvant, adhérence et pH
Quiconque travaille sur des revêtements en polyuréthane ignifuges sait que même si cela semble simple, le diable se cache dans les détails. Les systèmes à base d'eau ont leurs propres pièges, les systèmes à base de solvants ont leurs propres maux de tête et des paramètres tels que l'adhésion et le pH : si même l'un d'entre eux devient incontrôlable, le lot entier est mis au rebut.

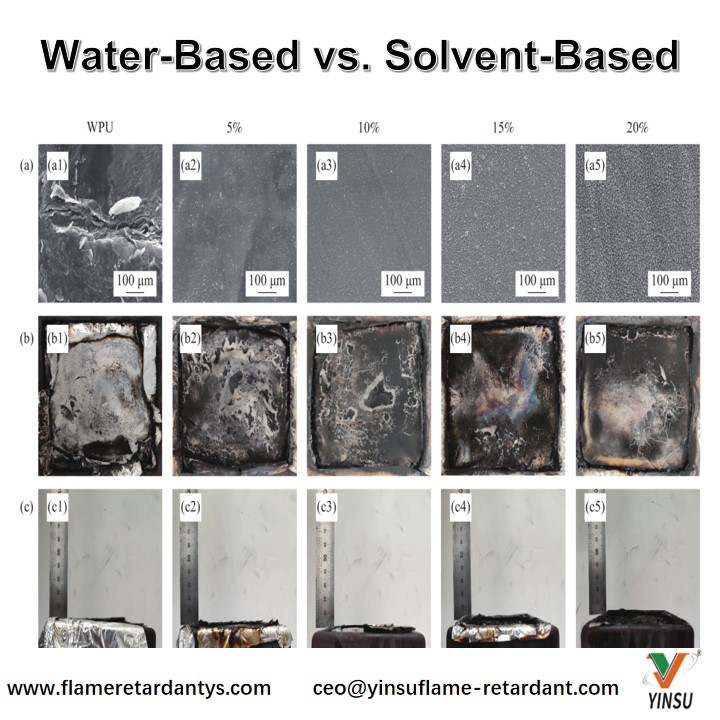

À base d'eau ou à base de solvant : les deux ressemblent à des revêtements, mais fondamentalement différents
Les défis ignifuges du polyuréthane à base d’eau (WPU) et du polyuréthane à base de solvant ne sont même pas de la même dimension.
Le plus gros problème avec le polyuréthane à base d’eau est le suivant : vous ne pouvez pas introduire le retardateur de flamme.
WPU utilise de l'eau comme moyen de dispersion, alors que la plupart des retardateurs de flamme sur le marché sont hydrophobes. Les forcer ensemble aboutit, au mieux, à une dispersion inégale et à une stratification des émulsions ; au pire, une désémulsification directe : tout le lot de revêtement est ruiné. Même si un film se forme d'une manière ou d'une autre, le retardateur de flamme migrera lentement vers la surface – floraison, dégradation des performances, et après quelques mois, c'est comme si rien n'avait été ajouté.
Il existe deux manières de résoudre ce problème. Le premier est de type additif. Il existe déjà sur le marché des produits ignifuges spécialement développés pour les systèmes à base d’eau. Par exemple, l'émulsion ignifuge Deflamer® LFR-2260 est spécialement conçue pour les systèmes polyuréthane à base d'eau et polyacryliques à base d'eau, offrant une bonne dispersion, compatibilité et stabilité au stockage, avec un ajout recommandé de 15 à 25 parties. Le YF7030J de Hubei Youfeng est un ignifuge sans halogène à base d'azote-phosphore, avec une finesse élevée et une bonne dispersion, également adapté aux émulsions de polyuréthane à base d'eau ou de solvant. La deuxième voie est de type réactif, dans laquelle les monomères contenant du phosphore, de l'azote et d'autres éléments ignifuges sont copolymérisés et liés à la chaîne moléculaire du polyuréthane, de sorte que l'ignifuge « se développe » sur la chaîne moléculaire — pas de migration, pas d'exsudation. Par exemple, le diméthylolimidazole DOPO, contenant des groupes dicarboxyle et dihydroxyle, peut être utilisé comme allongeur de chaîne à base d'eau pour polymériser avec des polyester-polyols et des diisocyanates, formant ainsi un système ignifuge synergique azote-phosphore qui reste stable sans stratification sur de longues périodes.
La sélection passe avant tout : utilisez des retardateurs de flamme à base d'eau pour les systèmes à base d'eau ; n'imposez pas de retardateurs de flamme à base de solvants dans les systèmes à eau.
Le problème des revêtements polyuréthanes à base de solvants n'est pas la compatibilité, mais la pression environnementale.
Les systèmes à base de solvants utilisent des solvants organiques comme milieu de dispersion, et les émissions de COV constituent une contrainte majeure. Les clients exigent de plus en plus de solutions à faible teneur en COV, mais la plupart des options ignifuges pour les systèmes à base de solvants reposent toujours sur des retardateurs de flamme traditionnels contenant des halogènes. Actuellement, l’industrie du polyuréthane utilise encore principalement des systèmes d’additifs TCPP. Le TCPP (tris(2-chloropropyl)phosphate) est l'un des retardateurs de flamme les plus couramment utilisés dans les mousses et revêtements de polyuréthane. Il est très efficace, mais la pression environnementale augmente et le passage au sans halogène est déjà une tendance de l'industrie. Passer à des systèmes à base d’eau signifie faire face aux problèmes de compatibilité à partir de zéro, coincé entre le marteau et l’enclume.
Les solutions sans halogène coûtent plus cher, alors faites le calcul dès le départ. Les retardateurs de flamme sans halogène (systèmes phosphore-azote, etc.) répondent aux exigences environnementales, mais les prix sont généralement 1,5 à 2 fois supérieurs à ceux des types halogénés, et les niveaux d'ajout doivent augmenter de 10 à 20 % pour obtenir des performances ignifuges équivalentes. En prenant comme exemple le TCPP de qualité polyuréthane, les prix sont passés de 10 000 à 11 000 CNY/tonne en 2020 à 15 000 à 16 000 CNY/tonne ; Les retardateurs de flamme BDP de qualité plastique technique ont dépassé 32 000 CNY/tonne en 2025. L'absence d'halogène n'est pas un « repas gratuit » : les performances et le coût doivent être évalués ensemble.
Impact des retardateurs de flamme sur la résistance au pelage (adhérence) : non pas « de combien il tombe », mais « va-t-il tomber ? »
L'ajout de retardateurs de flamme peut nuire aux excellentes propriétés des revêtements en polyuréthane : adhérence, brillance et même résistance aux intempéries.
Les retardateurs de flamme de type additif endommagent le plus directement l’adhérence. Une mauvaise compatibilité entre le retardateur de flamme et la résine équivaut à insérer une « couche d'isolation » entre le revêtement et le substrat. La liaison physique est affaiblie, donc l’adhésion diminue naturellement. Les retardateurs de flamme de type réactif s'en sortent mieux : ils se lient à la chaîne moléculaire du polyuréthane via des liaisons chimiques, sans perturber physiquement la structure du revêtement.
Il existe plusieurs façons pratiques d’améliorer l’adhésion, sans se contenter de compatibilisants :
Ajouter des agents de couplage : l'ajout d'agents de couplage au silane (tels que KH-550, KH-570) à la formulation peut créer un « pont moléculaire » entre les particules ignifuges et la résine, améliorant ainsi considérablement la liaison interfaciale. L'ajout de 3 % de SiO₂@KH-570 (taille de particule de 30 nm) peut augmenter la dureté du revêtement à 2H. Les agents de couplage sont généralement recommandés en 5 à 8 parties.
Modification de la résine époxy : La modification du polyuréthane à base d'eau avec de la résine époxy peut obtenir une adhérence du revêtement de niveau 1, une résistance à l'eau de 240 h et un temps ignifuge de plus de 10 minutes.
Ajuster le rapport d'agent de durcissement : pour les systèmes à deux composants, le rapport d'agent de durcissement affecte directement la densité de réticulation et l'adhérence. Dans les revêtements polyuréthanes à deux composants à base d'eau, le type et la quantité d'agent de durcissement ont un impact significatif sur l'adhérence. Le rapport de l'agent de durcissement doit être ajusté en conséquence en fonction de la quantité de retardateur de flamme ajoutée.
Prétraitement de l'apprêt : appliquez un apprêt sur le substrat pour augmenter la polarité de la surface et améliorer l'adhérence avec le revêtement ignifuge.
Contrôler l'épaisseur du revêtement : les revêtements trop épais ont des contraintes internes élevées et sont sujets au délaminage. Il est généralement recommandé de contrôler une épaisseur de revêtement en un seul passage entre 20 et 50 μm.
pH : une « variable invisible » sous-estimée
Les émulsions WPU sont intrinsèquement sensibles au pH. Un pH inapproprié du retardateur de flamme perturbe directement l'équilibre de l'émulsion : désémulsification, gélification, rebut.
Le pH affecte non seulement la stabilité de l'émulsion, mais a également un impact direct sur les performances ignifuges. La recherche montre que les revêtements ignifuges préparés dans différentes conditions de pH présentent des propriétés ignifuges très différentes : les revêtements préparés à pH 3 et pH 9 s'éteignent immédiatement après avoir retiré la flamme, tandis que les échantillons à pH 6 ne peuvent même pas arrêter la propagation de la flamme. Les meilleures performances se produisent dans des conditions acides à pH = 3, avec un taux de dégagement de chaleur maximal réduit de 48 % par rapport à la mousse non enduite. Bien entendu, la fenêtre de pH optimale varie selon les différents systèmes ignifuges, et des tests à petite échelle sont nécessaires pour des formulations spécifiques.
Pour les systèmes à base d’eau, maintenez le pH contrôlé entre 7 et 8 pour éviter des conditions trop acides ou alcalines qui perturberaient l’équilibre de la dispersion.
Autres pièges inévitables
Trop peu de retardateur de flamme n'atteindra pas V-0 ; trop rend le revêtement cassant, réduit la transparence et durcit le toucher. Pour les revêtements polyuréthanes à base d'eau, des retardateurs de flamme composites sont généralement ajoutés à raison de 10 à 15 parties ; Les types d'émulsion ignifuges sont recommandés à raison de 15 à 25 parties. Les niveaux d'ajout spécifiques doivent être déterminés expérimentalement en fonction du système de résine, de l'épaisseur du revêtement et des exigences ignifuges. La fourchette conventionnelle de 5 à 15 % est une référence ; chaque système a un « point d’addition en or » et tout ce qui dépasse la solubilité à saturation est gaspillé.
Les revêtements WPU eux-mêmes ont de mauvaises performances de carbonisation et le problème de fusion et d'égouttement lors de la combustion n'a jamais été entièrement résolu. Le polyuréthane à base d'eau intrinsèquement ignifuge est la voie à suivre : en liant des éléments ignifuges (systèmes organophosphorés ou phosphore-azote) à la chaîne moléculaire, les inconvénients des retardateurs de flamme de type additif tels que l'opacité du revêtement, les niveaux d'addition élevés, la faible résistance à l'eau, la migration et la génération de gaz toxiques pendant la combustion peuvent être surmontés.
Quelques recommandations pratiques
La sélection passe avant tout : pour les systèmes à base d'eau, choisissez des retardateurs de flamme à base d'eau (tels que les systèmes hydrosolubles phosphore-azote, émulsion ignifuge Deflamer® LFR-2260, YF7030J, etc.) ; pour les systèmes à base de solvants, choisissez des retardateurs de flammes à base de solvants (tels que le TCPP). Ne forcez pas les retardateurs de flammes à base de solvants dans les systèmes d'eau.
Donner la priorité aux types réactifs : les retardateurs de flamme réactifs participent aux réactions de réticulation du polyuréthane et s'intègrent à la chaîne moléculaire, offrant une compatibilité bien supérieure par rapport aux types d'additifs. Des retardateurs de flamme réactifs à base de DOPO peuvent être introduits pendant l’étape de polymérisation pour obtenir un retardateur de flamme intrinsèque. Bien que le processus soit plus complexe, les avantages en matière de stabilité à long terme et de non-migration valent l’investissement.
Si l'adhérence est mauvaise, essayez d'abord d'ajouter des agents de couplage : les agents de couplage au silane (KH-550, KH-570) à raison de 0,5 à 2 % peuvent faire le lien entre le retardateur de flamme et la résine, et fonctionnent souvent mieux que les résines de commutation.
Ne négligez pas le pH : gardez les systèmes à base d'eau à un pH de 7 à 8 pour éviter les conditions trop acides ou alcalines qui perturbent l'équilibre de la dispersion. La fenêtre de pH optimale varie en fonction des différents systèmes ignifuges : testez le pH en tant que variable indépendante lors d'essais à petite échelle.
Faites le calcul des coûts : les solutions sans halogène sont respectueuses de l'environnement, mais les coûts des matières premières sont plus élevés (1,5 à 2 ×) et les niveaux d'ajout sont plus élevés (+ 10 à 20 %). Tenez compte de la différence de coût lors du développement de la solution, afin que le client ne l'abandonne pas à la dernière minute en raison du prix.
Le revêtement polyuréthane ignifuge n'est pas une simple formulation consistant à « ajouter un retardateur de flamme et le tour est joué ». À base d'eau ou à base de solvant, d'additif ou réactif, quel pH contrôler, comment maintenir l'adhérence : chaque choix affecte le résultat final. Parfois, un paramètre est désactivé et le lot entier est supprimé. Faites d’abord fonctionner les points ci-dessus, puis passez à l’étape suivante.
conclusion
Si vous trouvez que la formulation de retardateurs de flamme à partir de zéro prend trop de temps, YinSu Flame Retardant offre une autre option. Nous disposons de retardateurs de flammes composés prêts à l'emploi, tels que la pâte de phosphore rouge pour le polyuréthane, l'époxy, les revêtements et autres systèmes.
Prenons l'exemple du RP-TP46 : il s'agit d'un mélange de poudre de phosphore rouge encapsulée et d'huile ignifuge, prêt à l'emploi dès la sortie de la boîte, pas besoin de mélanger et d'assortir vous-même. Avec une teneur en phosphore de 35 à 45 %, il atteint des effets ignifuges à de faibles niveaux d'addition ; la taille des particules fines de 2 500 mesh minimise l'impact sur la douceur de la surface ; la forme de pâte est sans poussière, sûre à utiliser et conforme aux réglementations RoHS et REACH. Pour les systèmes époxy, nous disposons également de la série dédiée RP-EP.
Vous pouvez prélever des échantillons directement pour les tester sur machine, en ignorant les étapes de composition et de débogage. Si vous avez des exigences spécifiques en matière de qualité ignifuge, n'hésitez pas à discuter de vos paramètres de substrat et de processus : nous vous aiderons à trouver le produit le plus approprié.
