Polyuréthane à base d'eau ignifuge : additif ou réactif ?
Comparaison pratique d'un ingénieur de formulation
Les ingénieurs en formulation travaillant avec du polyuréthane à base d'eau (WPU) sont souvent confrontés au même défi : les clients exigent des revêtements respectueux de l'environnement, doux, hautement transparents, et pourtant doivent satisfaire à la norme UL 94 V-0, de préférence avec peu de fumée et sans gouttes. Mais le WPU a un indice limite d’oxygène (LOI) inhérent de seulement 17 à 19 % : il brûle facilement dans l’air.
Comment rendre le WPU « ignifuge » ? Actuellement, deux approches principales existent : l’ignifugation de type additif et l’ignifugation de type réactif. Lequel choisir ? Comment choisir ? Cet article ignore la théorie et compare directement les principales différences, les dernières avancées et les conseils pratiques de formulation pour les deux itinéraires.
I. La différence fondamentale entre les deux voies
Ignifugation de type additif : mélange physique de retardateurs de flamme (poudre ou liquide) dans l'émulsion WPU sans altérer la structure chimique. Processus simple, faible coût et grande variété de produits disponibles. Des exemples typiques incluent le polyphosphate d'ammonium (APP), le cyanurate de mélamine (MCA), l'hydroxyde d'aluminium (ATH) et le graphite expansible.
Ignifugation de type réactif : Au cours de l’étape de synthèse du WPU, des éléments ignifuges tels que le phosphore et l’azote sont incorporés dans la chaîne moléculaire du polyuréthane via copolymérisation. Le retardateur de flamme est « cultivé » dans la chaîne polymère : aucune migration, aucune extraction et une excellente durabilité. Des exemples typiques incluent les dérivés DOPO et les polyols contenant du phosphore.
II. Synergie Phosphore-Azote : La logique ignifuge 1+1>2
Avant de plonger dans les deux schémas, il est essentiel de comprendre un concept central : la synergie phosphore-azote..
Les retardateurs de flamme à base de phosphore génèrent de l'acide phosphorique et de l'acide polyphosphorique pendant la combustion, favorisant la déshydratation de la surface et la formation de charbon sur le WPU pour créer une couche de carbone dense qui isole de la chaleur et de l'oxygène. Les retardateurs de flamme à base d'azote se décomposent lorsqu'ils sont chauffés pour libérer des gaz non combustibles tels que l'ammoniac et l'azote, diluant l'oxygène et gonflant la couche de charbon. Combinée, la couche de charbon devient plus épaisse, plus dense et plus stable, ce qui donne une efficacité ignifuge bien supérieure à celle de l'un ou l'autre élément seul.
C'est pourquoi l'association phosphore-azote est devenue la « configuration standard » dans les formulations ignifuges WPU : qu'elles soient additives ou réactives, les systèmes efficaces reposent presque invariablement sur la synergie phosphore-azote.
III. Ignifugation de type additif : simple et brutal, mais avec des pièges
Le plus grand avantage des systèmes de type additif est « plug and play ». Mélangez la poudre ignifuge dans l'émulsion WPU, maintenez le processus inchangé et la barrière à l'entrée est faible.
Mais les problèmes sont tout aussi évidents : une mauvaise compatibilité . La plupart des poudres ignifuges sont hydrophobes, tandis que les émulsions WPU sont à base d'eau : elles ne se mélangent tout simplement pas. Le mélange direct entraîne une dispersion inégale, une stratification de l'émulsion ou même une coagulation catastrophique. Même si un film se forme, le retardateur de flamme peut migrer et fleurir sur la surface au fil du temps, provoquant un blanchiment et une diminution des performances ignifuges.
Cependant, les retardateurs de flamme de type additif ont connu des avancées significatives ces dernières années. L'équipe de Wang Quanjie et Duan Baorong de l'Université de Yantai a conçu un retardateur de flamme (NP) de type additif azote-phosphore soluble dans l'eau , résolvant le problème de compatibilité. Avec seulement 8 % de charge, la LOI du WPU est passée de 20,2 % à 27,3 %, atteignant la norme UL 94 V-0 avec suppression complète des gouttes de combustion. La calorimétrie à cône a montré une réduction totale du dégagement de fumée de plus de 60 %.
Cela démontre : le type d'additif n'est pas impraticable : la clé est de sélectionner des produits « solubles dans l'eau » ou « compatibles avec les émulsions ».

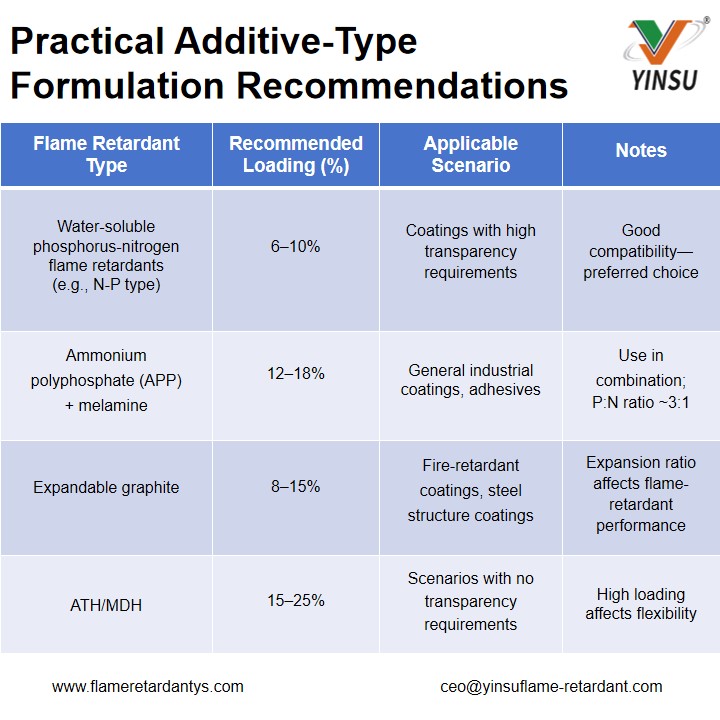

Rappel clé : lorsque la charge de poudres inorganiques (ATH, MDH) dépasse 15 % en WPU, la transparence du film diminue considérablement et sa flexibilité se détériore – un piège dans lequel de nombreux ingénieurs sont tombés. Si le client exige de la transparence et du toucher, privilégiez les systèmes hydrosolubles phosphore-azote ou les solutions de type réactif.
IV. Ignifugation de type réactif : une solution ponctuelle, mais une barrière élevée à l'entrée
Les retardateurs de flamme réactifs sont chimiquement liés à la chaîne moléculaire WPU : aucune migration, aucune extraction et des performances ignifuges stables en permanence.
Encore une fois, à partir des travaux de l'équipe de Wang Quanjie et de Duan Baorong, ils ont synthétisé un PHED ignifuge réactif contenant une structure double DOPO . À une charge de 12 %, la LOI est passée de 21,2 % à 28,6 %, la norme UL 94 est passée de zéro à V-0, sans gouttes de brûlure. Une équipe de l’Université des sciences et technologies de Chine orientale a utilisé DOPO-HQ pour une modification réactive, atteignant une LOI de 35,35 % avec seulement 3 % de charge.
Les retardateurs de flamme réactifs offrent également un avantage caché : ils ne sacrifient pas les propriétés mécaniques et peuvent même les améliorer. Après que PHED ait participé à la construction de segments durs WPU, la teneur en segments durs a augmenté et la liaison hydrogène a été améliorée, conduisant à des propriétés mécaniques améliorées.
Mais les inconvénients du type réactif sont tout aussi clairs : processus de synthèse complexe, coût élevé et toutes les formulations de WPU ne peuvent pas « accepter » les monomères réactifs.
Différences entre les WPU de type polyéther et de type polyester
Les ingénieurs en formulation doivent noter : le WPU de type polyester se carbonise plus facilement que le type polyéther. Les segments de polyester contiennent des liaisons ester qui subissent une cyclisation plus facilement lors du chauffage, formant des structures aromatiques plus favorables aux réactions de carbonisation des ignifugeants phosphore-azote. Par conséquent, le même système ignifuge phosphore-azote fonctionne généralement mieux dans le WPU de type polyester que dans le type polyéther. Si votre émulsion WPU est à base de polyéther, vous devrez peut-être augmenter la charge ignifuge ou optimiser le rapport phosphore-azote.

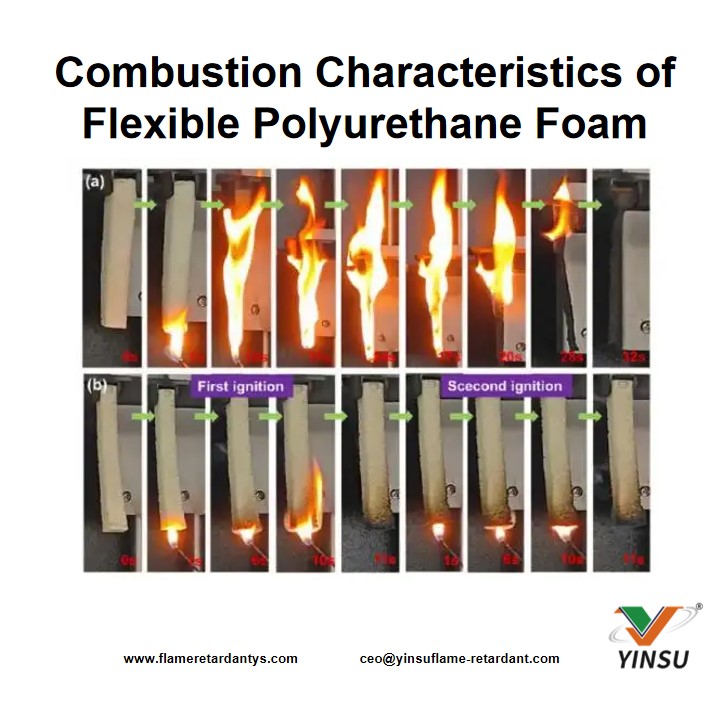

Son indice limite d'oxygène (LOI) n'est que d'environ 18,5 %, lui permettant d'entretenir une combustion dans l'air ambiant. Lors de la combustion, la mousse fond et s'effondre d'abord, formant un feu en nappe, suivi d'une combustion vigoureuse. Tout au long du processus, de grandes quantités de fumée et de gaz toxiques sont libérées.
V. Extension à la mousse PU et au cuir PU : deux systèmes de formulation validés
La stratégie ignifuge pour le polyuréthane à base d’eau peut être étendue aux systèmes polyuréthane à base de solvant. Les deux formulations suivantes ont été validées expérimentalement en mousse PU et en cuir PU.
1. Mousse PU : Phosphore rouge encapsulé + ignifuge à base de phosphore
La mousse de polyuréthane rigide (RPUF) est utilisée dans l'isolation des bâtiments, l'isolation des réfrigérateurs et d'autres domaines ayant des exigences ignifuges extrêmement élevées.

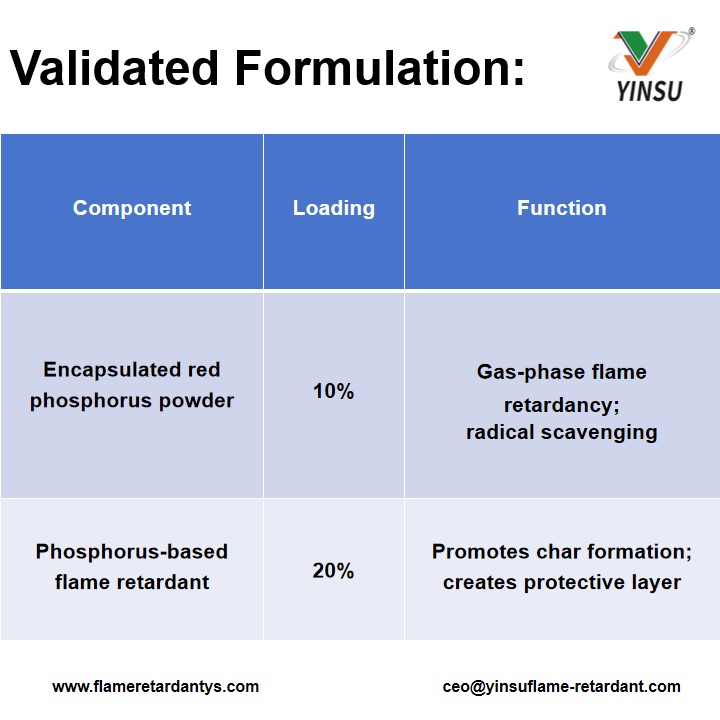

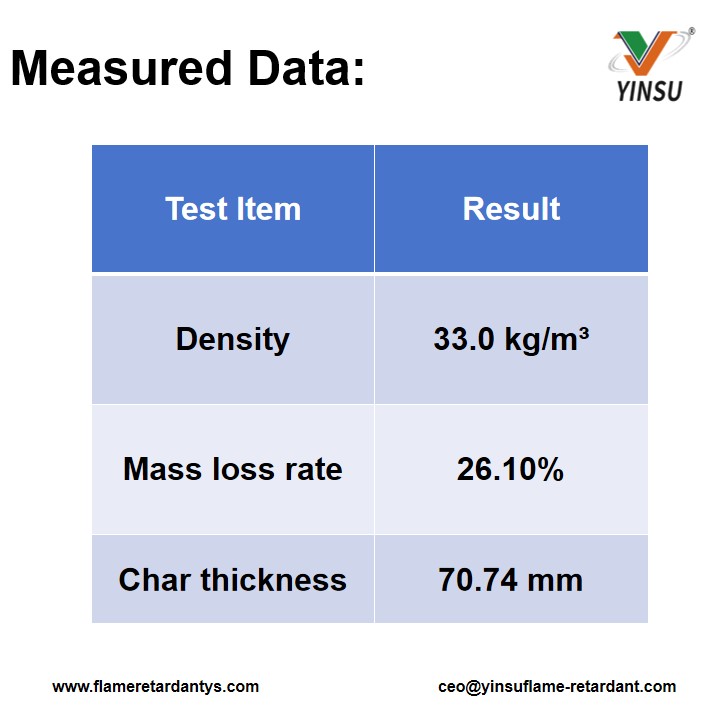

Le phosphore rouge libère des capteurs de radicaux à base de phosphore dans la phase gazeuse, interrompant ainsi la réaction en chaîne de combustion. Le retardateur de flamme à base de phosphore favorise la déshydratation de la surface et la formation de charbon dans la phase condensée. La synergie crée une couche de charbon dense de plus de 70 mm d'épaisseur, bloquant efficacement la chaleur et l'oxygène. Le phosphore rouge encapsulé résout les problèmes de mauvaise compatibilité avec la matrice PU, d'absorption d'humidité et de risques d'inflammation associés au phosphore rouge ordinaire.
2. Cuir PU : ignifuge à base de phosphore + ignifuge à base d'azote
Les exigences ignifuges du cuir PU vont au-delà de l’indice ignifuge pour inclure une faible fumée, aucune extraction, aucun jaunissement et un toucher doux.

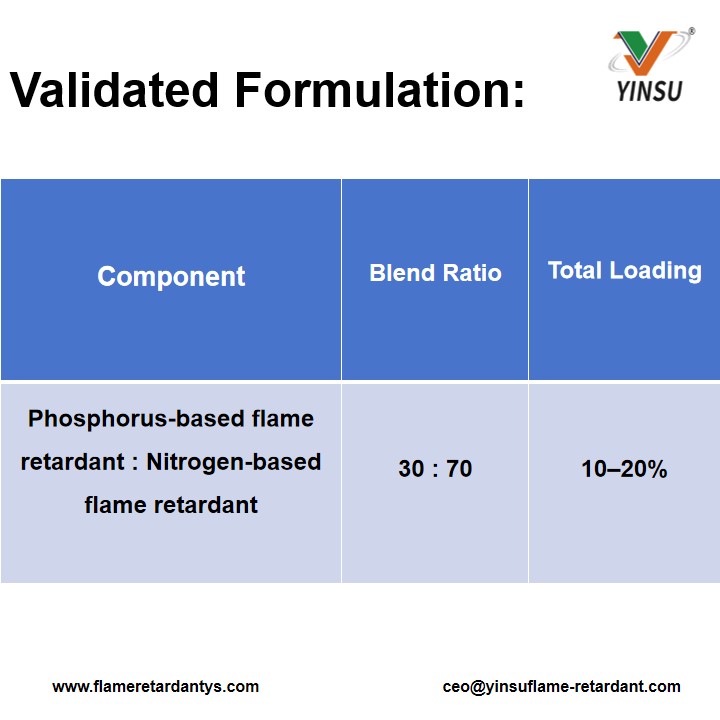

Lorsqu'ils sont utilisés seuls, les retardateurs de flammes à base de phosphore peuvent libérer du gaz phosphine (PH₃) à haute température. L'ajout de retardateurs de flamme à base d'azote résout précisément ce problème : le système synergique phosphore-azote supprime non seulement la libération de PH₃, mais améliore également considérablement la formation de charbon et la suppression de la fumée.
Pourquoi cette formulation est-elle plus pratique ?
Chargement flexible : 10 à 20 % réglable en fonction des exigences spécifiques du produit
Pas d’extraction : Bonne compatibilité entre les retardateurs de flamme phosphorés et azotés ; pas de migration lors d'une utilisation à long terme
Faible fumée, faible toxicité : système sans halogène ; pas de dégagement d'halogénure d'hydrogène lors de la combustion
Impact minimal au toucher : moins d'impact sur la douceur par rapport aux charges inorganiques comme ATH/MDH
VI. Guide pratique de sélection de l'ingénieur de formulation
Quand donner la priorité au type additif ?
Priorité de processus simple et limitée par un budget
Formulation d’émulsion WPU mature existante ; aucune envie de changer de voie de synthèse
Exigences ignifuges modérées (par exemple, LOI ≥ 27 %, UL 94 V-0 suffisant)
Principe clé de sélection : Privilégier les ignifugeants de type additif « solubles dans l'eau » ou « compatibles émulsion » ; évitez le mélange direct de poudres hydrophobes ordinaires.
Quand le type réactif en vaut-il la peine ?
Exigences élevées en matière de durabilité ignifuge (pas d'extraction, pas de migration à long terme)
Exigences relatives aux indices ignifuges extrêmement élevés (LOI ≥ 30 %)
Exigences strictes en matière de conservation des propriétés mécaniques
Produits destinés aux marchés haut de gamme (export, automobile, électronique, etc.)
Capacité interne de développement d’émulsion WPU ; volonté d'investir dans la synthèse
La troisième voie : le mélange synergique. Il ne s’agit pas d’un choix entre l’un ou l’autre. Dans les formulations pratiques, le type réactif comme base (garantissant un caractère ignifuge fondamental et aucune migration) + le type additif pour l'amélioration (améliorant encore l'indice ignifuge et la suppression de la fumée) donnent souvent les meilleurs résultats. Recommandation spécifique : introduire le phosphore par type réactif (charge de 5 à 8 %), puis mélanger avec 2 à 3 % d'un synergiste à base d'azote (par exemple, MCA), en maintenant un rapport phosphore total-azote autour de P:N = 1:2.
VII. Deux idées fausses courantes
Idée fausse 1 : « Une charge plus élevée signifie un meilleur pouvoir ignifuge. » Dans les systèmes WPU, une charge ignifuge excessive entraîne une diminution de la stabilité de l’émulsion et une dégradation des propriétés mécaniques. La charge optimale pour les retardateurs de flamme de type NP est de 8 % ; au-delà, les performances deviennent instables. Chaque système possède un « point de chargement en or » qui doit être déterminé expérimentalement.
Idée fausse n°2 : « Le type réactif est toujours meilleur que le type additif . » Il n’y a pas de bon ou de mauvais absolu dans la technologie ; seule l’adéquation compte.
VIII. Tendances de l'industrie : sans halogène, à faible fumée, multifonctionnel
Les statistiques montrent qu'environ 80 % des décès par incendie sont causés par l'asphyxie par la fumée et les gaz toxiques. Ainsi, l’orientation du développement du système ignifuge WPU est de plus en plus claire : sans halogène, suppression de fumée et multifonctionnalité.
Les tendances spécifiques incluent : le développement de retardateurs de flammes sans halogène à haute efficacité avec une faible charge et une teneur élevée en phosphore/azote ; systèmes synergiques contenant plusieurs éléments ignifuges ; nano-ignifuges inorganiques (combinant ignifuge et suppression de fumée).
Il convient également de noter les orientations biosourcées et intelligentes. Une étude a utilisé du chitosane (dérivé de la biomasse) pour modifier le WPU, augmentant ainsi le rendement en charbon à 700 °C de 0,7 % à 32,7 % et atteignant une LOI de 35,4 %. Une autre équipe a développé un revêtement WPU ignifuge intelligent doté de fonctions d’auto-avertissement et d’extinction active d’incendie.
Conclusion
Revenant à la question initiale : polyuréthane ignifuge à base d'eau – additif ou réactif ?
La réponse est : cela dépend de votre système de formulation, de votre budget et de vos objectifs de performance. Le type d'additif a une faible barrière et des résultats rapides, mais choisir le mauvais produit conduit à l'échec. Le type réactif est une solution ponctuelle, mais avec un coût et un obstacle élevés. L'approche la plus intelligente consiste d'abord à comprendre le « tempérament » et le type (polyéther ou polyester) de votre émulsion WPU, puis à prescrire le remède approprié. Lorsque les conditions le permettent, le mélange synergique phosphore-azote capture souvent le meilleur des deux mondes.
Cependant, pour la plupart des ingénieurs en formulation, la plus grande frustration n'est pas de « ne pas savoir comment choisir » mais « d'avoir choisi, mais de devoir encore le composer soi-même » : les ratios entre les différents retardateurs de flamme, la compatibilité, la dispersion, chaque étape est un piège potentiel.
Yinsu Flame Retardant est profondément engagé dans le domaine des ignifugeants en polyuréthane depuis de nombreuses années, développant des produits ignifuges monocomposants matures pour différents scénarios d'application, notamment le WPU, la mousse PU et le cuir PU. Vous n'avez pas besoin de le composer vous-même, vous n'avez pas à vous soucier de la compatibilité : il vous suffit de l'ajouter et de l'utiliser.
Pour la mousse PU, nous proposons des séries ignifuges au phosphore rouge encapsulé (FRP-950X, etc.) avec une faible charge et une excellente formation de charbon ; lorsqu'il est combiné avec l'ADP, l'épaisseur du charbon peut dépasser 70 mm. Pour le cuir PU et les revêtements, nous avons modifié le MCA (MCA-B) avec une excellente dispersion, aucune extraction et une bonne compatibilité avec les résines : l'ajout direct atteint la note V-0. Pour les systèmes nécessitant une résistance à des températures plus élevées, le retardateur de flamme organophosphoré modifié WADP-10 a une température de décomposition thermique supérieure à 350°C, avec des propriétés anti-jaunissement et sans extraction, adapté au TPU et à d'autres scénarios de traitement à haute température.
Pas besoin de vous battre pour composer vous-même : choisissez simplement le bon produit, ajoutez-le et utilisez-le.
