PA6 Formulations et processus de modification pour les packs de batteries au lithium
Pour les applications de batteries au lithium, le PA6 (Nylon 6) nécessite des modifications spécifiques pour répondre à ses exigences strictes, qui incluent principalement un caractère ignifuge élevé, une excellente résistance mécanique, une bonne stabilité dimensionnelle, une résistance à l'électrolyte, une résistance aux températures élevées et une isolation électrique.
I. Orientations de modification de base et concepts de formulation
1. Modification ignifuge (FR-PA6) :
Objectif : Atteindre la classification UL 94 V-0 (généralement requise à 0,8 mm ou 1,6 mm d'épaisseur), la référence de sécurité pour les composants structurels tels que les boîtiers et les supports de batterie.
Systèmes ignifuges courants :
Système synergique brome-antimoine : par exemple, décabromodiphényléther/décabromodiphényléthane + trioxyde d'antimoine. Haute efficacité, coût relativement faible, mais est confronté à une pression environnementale importante, à des risques d'éclosion et nécessite une attention particulière à la stabilité thermique.
Système ignifuge phosphore-azote sans halogène : par exemple, phosphinates (sel d'aluminium, sel de calcium, etc.), retardateurs de flammes intumescents phosphore-azote, polyphosphate d'ammonium. Bon profil environnemental, faible toxicité de la fumée, représentant la direction dominante du développement. Cependant, les niveaux d'ajout sont généralement élevés (15 à 30 %), ce qui peut avoir un impact significatif sur les propriétés mécaniques et l'écoulement, et les coûts sont plus élevés. Une sélection minutieuse de variétés présentant une bonne compatibilité et résistance à la floraison avec PA6 est nécessaire.
Hydroxydes métalliques : par exemple, hydroxyde d'aluminium, hydroxyde de magnésium. Respectueux de l'environnement et non toxique, mais nécessite des niveaux d'ajout extrêmement élevés (> 50 %) pour atteindre V-0, compromettant gravement les propriétés mécaniques et l'écoulement, donc moins utilisé dans PA6.
Points clés de la formulation :
La compatibilité du retardateur de flamme avec la matrice et les autres additifs est cruciale pour éviter la migration et l'efflorescence, qui affectent les performances et l'apparence.
L'ajout de synergistes ignifuges (par exemple, à base d'antimoine pour les systèmes bromés) ou d'agents anti-gouttes (par exemple, PTFE) est nécessaire pour améliorer l'efficacité du retardateur de flamme et empêcher les gouttes fondues.
Il est essentiel d’équilibrer la relation entre l’efficacité ignifuge et les propriétés mécaniques, le débit et le coût.
2. Modification du renforcement (renforcé PA6) :
Objectif : Augmenter la résistance, la rigidité, la stabilité dimensionnelle, la résistance à la chaleur (HDT) et réduire la déformation du boîtier.
Matériaux de renforcement courants :
Fibre de verre : la plus couramment utilisée. Les niveaux d'addition varient généralement de 15 % à 50 % (généralement 20 % à 35 %). Améliore considérablement la résistance, la rigidité, le HDT et la stabilité dimensionnelle.
Charges minérales : par exemple, Talc, Mica, Carbonate de calcium. Améliore principalement la rigidité, la stabilité dimensionnelle et réduit les coûts, l'amélioration de la résistance est moins prononcée par rapport à la fibre de verre. Parfois utilisé en combinaison avec de la fibre de verre.
Points clés de la formulation :
La longueur des fibres de verre et le traitement de surface (agent de couplage silane) influencent grandement les propriétés finales. Une bonne liaison interfaciale est essentielle.
La teneur élevée en fibre de verre réduit la ténacité et augmente la tendance à la déformation. Une optimisation de la teneur et de la distribution des fibres de verre est nécessaire.
Les charges doivent être sèches, avec une granulométrie et un traitement de surface appropriés pour éviter l'agglomération.

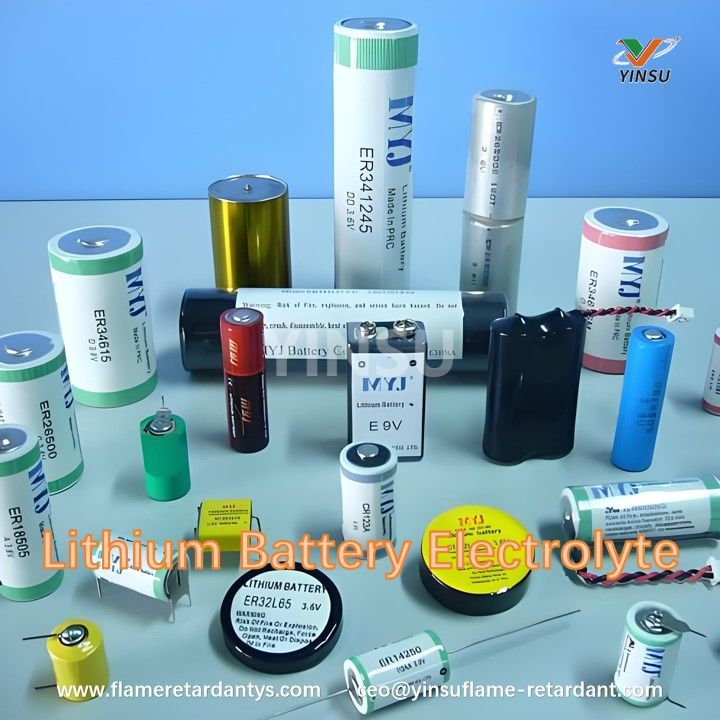

3. Modification de la résistance de l'électrolyte :
Objectif : Résister au gonflement, à la corrosion et à la dégradation des performances provoqués par l'électrolyte de la batterie au lithium (généralement un mélange de carbonate contenant du LiPF6, par exemple EC/DMC/EMC).
Méthodes de modifications :
Sélection de résine de base : PA6 lui-même a une certaine résistance chimique mais est insuffisante. Envisagez la modification d'un copolymère ou l'utilisation de nylons semi-aromatiques (par exemple, PA 6T, PA 9T) comme composant de matrice ou de mélange, car leur résistance électrolytique est de loin supérieure à celle du PA6 pur.
Ajouter des compatibilisants/stabilisants : incorporer des compatibilisants spécifiques ou des agents de résistance à la corrosion chimique pour améliorer l'interface entre le PA6 et les retardateurs de flamme/charges, réduisant ainsi les chemins de pénétration de l'électrolyte.
Haute cristallinité/réticulation : l'augmentation de la cristallinité (via des agents de nucléation, l'optimisation du processus) ou l'introduction d'une légère réticulation peut améliorer la résistance chimique.
Traitement de surface/revêtement : l'application d'un revêtement résistant aux électrolytes sur la surface de la pièce est une autre approche (pas de modification du matériau en soi).
Points clés de la formulation : il s'agit de l'un des plus grands défis pour le PA6 utilisé dans les batteries. Des tests stricts d'immersion dans l'électrolyte (par exemple, trempage à 85 °C pendant 7 jours ou plus) sont essentiels pour évaluer le changement de poids, la conservation des propriétés mécaniques (traction/impact), les changements d'apparence, etc.
4. Modification du durcissement :
Objectif : Maintenir la ténacité à basse température ou sous impact, évitant ainsi la rupture fragile, en particulier pour les pièces à encliquetage ou sujettes aux chocs.
Agents de durcissement courants :
POE-g-MAH, EPDM-g-MAH : élastomères polyoléfiniques greffés d'anhydride maléique, de bonne compatibilité avec le PA6, offrant un effet tenseur important.
SEBS-g-MAH : Copolymère bloc styrénique hydrogéné greffé, offrant une meilleure résistance au vieillissement.
Points clés de la formulation :
Les agents de renforcement réduisent la résistance, la rigidité et le HDT et peuvent affecter le caractère ignifuge. Une sélection minutieuse du type et du niveau d’ajout (généralement 5 à 15 %) est nécessaire pour trouver l’équilibre optimal.
Une bonne dispersion et une bonne liaison interfaciale sont essentielles à l’efficacité du durcissement.
5. Modification de la résistance aux températures élevées et au vieillissement thermique :
Objectif : Améliorer la conservation des propriétés dans des environnements à haute température à long terme (par exemple, les températures internes du bloc de batterie peuvent atteindre 80 à 100 °C).
Méthodes de modifications :
Modification du renforcement : le remplissage en fibre de verre/minéral lui-même augmente considérablement le HDT et la résistance à haute température.
Ajout de stabilisants thermiques : par exemple, sels de cuivre (mélange d'iodure de cuivre/iodure de potassium), combinaisons d'antioxydants phénol/phosphate encombrés. Retarde efficacement la dégradation oxydative à haute température, en maintenant les propriétés mécaniques et la stabilité de la couleur.
Points clés de la formulation : Le système de stabilisation thermique doit être compatible avec le système ignifuge pour éviter les interférences et les défaillances mutuelles.
6. Modification des performances électriques :
Objectif : Maintenir ou améliorer l'isolation (résistivité de volume/surface élevée), réduire le risque de courant de fuite, améliorer le CTI (indice de suivi comparatif) pour répondre aux exigences des batteries haute tension (nécessitant généralement un CTI ≥ 400 V, de préférence ≥ 600 V).
Méthodes de modifications :
Évitez les charges conductrices : par exemple, le noir de carbone, les poudres métalliques.
Sélectionnez des systèmes ignifuges à CTI élevé : Les retardateurs de flamme sans halogène (en particulier certains phosphinates) ont généralement des valeurs CTI plus élevées que les systèmes brome-antimoine.
Contrôler les ions d'impuretés : les ions d'impuretés dans les matières premières peuvent réduire la résistivité et le CTI, des matières premières de haute pureté sont nécessaires.
Ajoutez des amplificateurs CTI : certains additifs spéciaux (par exemple, des composés de silicium structurés spécifiques, des borates) peuvent aider à améliorer le CTI.
Points clés de la formulation : Les tests CTI sont obligatoires et doivent être pris en compte dans la conception de la formulation.
II. Exemples de formulation PA6 modifiés typiques (exemples uniquement, pour , les ajustements de référence nécessaires en fonction d'exigences spécifiques)

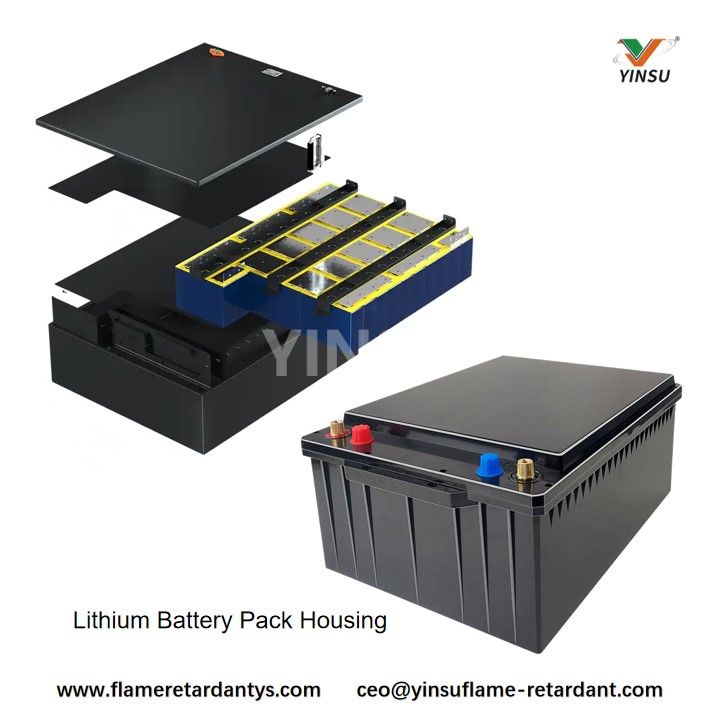

1. Rigidité élevée, ignifuge élevé, type de résistance électrolytique de base (par exemple, boîtier inférieur de la batterie) :
PA6 Résine de base : 45-60 %
Ignifuge sans halogène (type phosphore-azote/phosphinate) : 15-25 %
Fibre de verre : 25-35 %
Synergiste ignifuge/agent anti-goutte (PTFE) : 0,2-0,5 %
Stabilisateur thermique (sel de cuivre + antioxydant) : 0,5-1,5 %
Lubrifiant/Aide au traitement : 0,5-1 %
(Facultatif) Additif/compatibilité de résistance aux électrolytes : 1 à 3 %
2. Type à haute résistance et à haute ignifuge (par exemple, couvercle supérieur du bloc de batterie, supports à clipser) :
PA6 Résine de base : 50-65 %
Ignifuge sans halogène : 15-25 %
Agent de renforcement (POE-g-MAH) : 8-12 %
Fibre de verre : 15-25 %
Synergiste ignifuge/agent anti-goutte (PTFE) : 0,2-0,5 %
Stabilisateur thermique : 0,5-1,5 %
Lubrifiant : 0,5-1 %

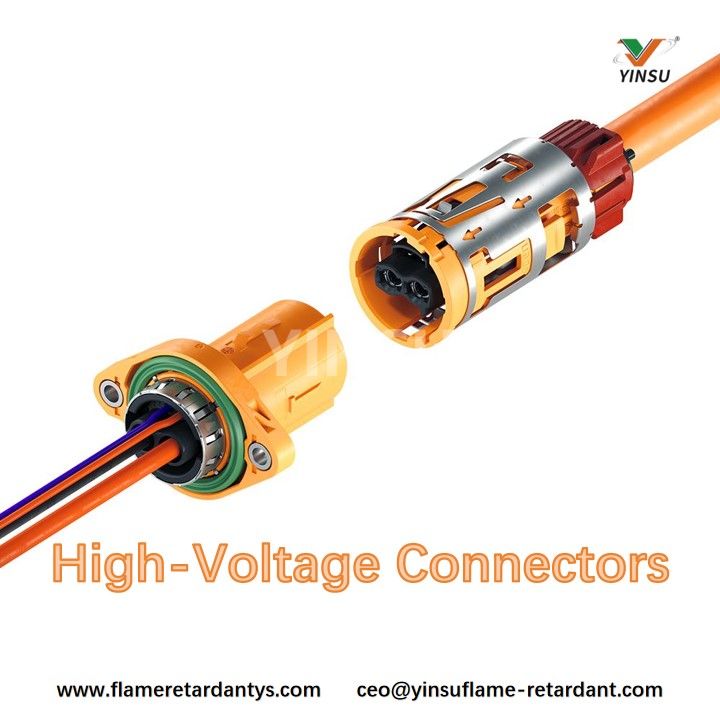

3. Type à CTI élevé et à haute résistance électrolytique (connecteurs haute tension, isolateurs de jeu de barres) :
PA6 ou PA6/Base de mélange semi-aromatique : 50-70 %
Ignifuge sans halogène à CTI élevé : 15-25 %
Fibre de verre/minéral : 20-30 %
Améliorateur CTI : 1-3 %
Additif spécialisé de résistance aux électrolytes : 2 à 5 %
Stabilisateur thermique : 0,5-1,5 %
Lubrifiant : 0,5-1 %
III. Points clés du processus
1. Séchage :
Crucial! PA6 est hautement hygroscopique. La teneur en humidité doit être contrôlée en dessous de 0,15 % (de préférence < 0,1 %). Sinon, une dégradation sévère par hydrolyse au cours du traitement à haute température se produira, entraînant une diminution du poids moléculaire, une détérioration des performances (en particulier la résistance aux chocs), des bulles, des stries d'argent et d'autres défauts.
Conditions de séchage : Des séchoirs déshumidifiants sont recommandés. Température : 80-90°C, point de rosée ≤ -40°C, durée : 4-6 heures. L'épaisseur du lit de matériau ne doit pas être excessive. Le matériau séché doit être utilisé rapidement ou stocké temporairement dans une trémie scellée et chauffée.
2. Mélange à l'état fondu (granulation) :
Équipement : L'extrudeuse à double vis est le meilleur choix, offrant un excellent mélange et dispersion, avec une configuration flexible des zones de traitement (alimentation, fusion, mélange, ventilation, création de pression).
Paramètres du processus :
Température : définie en fonction du point de fusion PA6 (~220°C) et de la formulation. Généralement, la zone d'alimentation est plus basse (~200°C), les zones de fusion/mélange sont plus hautes (230-260°C), la tête de filière est légèrement plus basse (~240°C). Évitez les températures excessives (>280°C) et les temps de séjour longs pour éviter la dégradation thermique, particulièrement sensible pour les retardateurs de flamme et les agents de durcissement.
Vitesse de vis : évitez une vitesse trop élevée et le cisaillement élevé et l'augmentation de température qui en résultent tout en garantissant une fusion et un mélange complets. Équilibrer le rendement et l’efficacité de la dispersion.
Ventilation sous vide : Fortement recommandée ! Installez des bouches d'aération efficaces après les zones de fusion/mélange pour éliminer l'humidité et les substances volatiles de faible poids moléculaire (éventuellement provenant de retardateurs de flamme, d'additifs ou de produits de dégradation), améliorant ainsi la pureté et les performances des matériaux.
Ajout de fibre de verre/charge : généralement ajouté via un alimentateur latéral dans la zone médiane après la fusion complète du polymère pour réduire la casse des fibres. Assurer une bonne étanchéité au niveau du port d’alimentation latéral.
Pression de fusion : surveillez et maintenez la stabilité pour garantir une extrusion stable et un remplissage uniforme.
3. Processus de moulage (principalement moulage par injection) :
Équipement : Machine de moulage par injection à vis. Sélectionnez le tonnage approprié (en fonction de la taille de la pièce et de la zone projetée). Le taux de compression des vis est recommandé entre 2,0 et 2,8.
Paramètres du processus :
Température du baril : Légèrement inférieure ou similaire à la température de granulation. Généralement entre 230 et 260°C. La température de la zone avant peut être légèrement plus élevée pour assurer la plastification, la température de la zone arrière (buse) doit être plus proche du point de fusion pour éviter la bave. Les paramètres spécifiques dépendent de la qualité du matériau, de l'épaisseur de la pièce et des ajustements de la structure du moule.
Température du moule : Très important ! Affecte la cristallinité, le retrait, l’apparence et le stress interne. Nécessite généralement une température de moule élevée (70-100°C). Une température élevée du moule aide à :
Augmenter la cristallinité → Meilleure résistance mécanique, résistance thermique, résistance chimique, stabilité dimensionnelle.
Réduire les contraintes internes → Réduire les risques de gauchissement et de fissuration après moulage (particulièrement crucial pour la résistance aux électrolytes).
Améliorer l'apparence (brillance, réduire les lignes de soudure).
Favorisez le revêtement en fibre de verre sur la couche de surface, réduisant ainsi la proéminence des fibres.
Vitesse/pression d'injection : utilisez généralement une vitesse moyenne-élevée pour remplir des cavités complexes, mais évitez un cisaillement excessif provoquant une dégradation du matériau ou une orientation excessive des fibres de verre. La pression et le temps de maintien doivent être suffisants pour compenser le retrait, mais éviter des niveaux excessifs provoquant des contraintes internes élevées et des bavures. Le point de commutation de la pression de maintien (commutateur V/P) nécessite un réglage précis.
Contre-pression : une contre-pression appropriée (3 à 10 bars) facilite l'homogénéisation de la matière fondue, la plastification et la ventilation.
Vitesse de rotation de la vis : vitesse moyenne, évitez la surchauffe.
Temps de refroidissement : assurez-vous que la pièce est complètement refroidie et réglée pour réduire la déformation due au démoulage. Le temps dépend de l'épaisseur de la paroi et de la température du moule.
Post-traitement (recuit) :
Recommandé! Surtout pour les structures complexes à parois épaisses ou les pièces nécessitant une stabilité dimensionnelle élevée et de faibles contraintes internes.
Objectif : Éliminer les contraintes internes, favoriser la post-cristallisation, améliorer encore la stabilité dimensionnelle et la résistance à la fissuration sous contrainte environnementale (bénéfique pour la résistance des électrolytes).
Méthode : placer les pièces dans un four à air chaud ou un bain d'huile à une température légèrement inférieure au HDT du matériau (généralement 100-140°C) pendant une durée basée sur l'épaisseur (1 à 4 heures ou plus), puis refroidir lentement à température ambiante.
IV. Contrôle qualité et tests clés
1. Inspection des matières premières : spécifications et pureté de la résine, des retardateurs de flamme, de la fibre de verre, des additifs, etc.
2. Inspection des granulés : apparence, indice de fusion, teneur en humidité, indice de retardateur de flamme (UL 94), CTI, propriétés mécaniques de base.
3. Inspection des pièces :
Dimensions et apparence : tolérances dimensionnelles, gauchissement/déformation, défauts de surface (marques d'évier, stries argentées, fibres proéminentes, lignes de soudure, etc.).
Propriétés mécaniques : résistance à la traction, résistance/module à la flexion, résistance aux chocs Izod entaillé (température ambiante et basse température), HDT.
Ignifuge : UL 94 (épaisseur spécifiée, par exemple 0,8 mm, 1,6 mm, 3,0 mm), GWIT, GWFI (si nécessaire).
Propriétés électriques : Résistivité volumique, Résistivité superficielle, CTI.
Résistance électrolytique : test de base ! Immerger les échantillons/pièces dans un électrolyte spécifié (par exemple, 1M LiPF6 dans EC:DMC:EMC=1:1:1) à température élevée (par exemple 85°C) pendant une durée spécifiée (par exemple 7, 14, 28 jours). Taux de changement du poids de contrôle, conservation des propriétés mécaniques (traction/impact), changements d'apparence (gonflement, décoloration, fissuration), changement de résistance d'isolement, etc., avant et après immersion. Les normes peuvent faire référence à des spécifications internes des constructeurs automobiles ou des fabricants de batteries.
Résistance au vieillissement thermique : vieillissement à long terme (par exemple, 1 000 heures) à l'air chaud à haute température (par exemple, 130 °C), testant la rétention des propriétés.
Résistance aux chocs thermiques : simulation du cycle de température d’utilisation de la batterie.
(Facultatif) Dégazage : évaluez la composition et la quantité de gaz libérés par le matériau à haute température ou sous vide, évitant ainsi les effets néfastes sur les performances de la batterie.
V. Résumé
Le développement de PA6 modifiés pour les packs de batteries au lithium est une tâche d'ingénierie système nécessitant une prise en compte approfondie des éléments suivants :
1. Définir le scénario d'application et les exigences principales : s'agit-il d'un boîtier, d'un support, d'un couvercle ou d'un isolant ? Quelle est la performance prioritaire (ignifugation, résistance, ténacité, résistance aux électrolytes, CTI) ?
2. Conception minutieuse de la formulation : sélection de systèmes ignifuges appropriés (sans halogène étant la tendance), de systèmes de renforcement, d'agents de renforcement, de stabilisants et d'autres additifs fonctionnels, et évaluation rigoureuse de la résistance des électrolytes.
3. Contrôle strict du processus : un séchage approfondi est une condition préalable, un mélange/granulation optimisé (double vis + ventilation sous vide) et un moulage par injection (température de moule particulièrement élevée et recuit possible) sont essentiels pour garantir les performances finales de la pièce.
4. Mise en œuvre de normes de test strictes : validation particulièrement complète par rapport aux exigences spéciales pour les applications de batteries au lithium (UL 94 V-0, CTI, vieillissement de la résistance de l'électrolyte).
Il est recommandé de collaborer avec des préparateurs professionnels. Ils possèdent généralement des plates-formes de formulation matures, des capacités de tests rigoureuses et une vaste expérience des applications, ce qui leur permet de fournir des solutions matérielles PA6 modifiées adaptées aux besoins spécifiques de conception de batteries.
