Pourquoi l'hydroxyde d'aluminium et l'hydroxyde de magnésium – apparemment « bon marché » – rendent-ils en réalité votre formulation plus chère ?
Le directeur technique d'une usine de câbles a fait un jour le calcul : il a utilisé de l'hydroxyde d'aluminium (ATH) pour son câble ignifuge sans halogène et à faible émission de fumée. Le prix d'achat était en effet bas. Mais pour atteindre la cote V0, ils ont dû ajouter 60 phr, ce qui a forcé la vitesse d'extrusion à baisser de 15 %, et ils ont également dû dépenser de l'argent supplémentaire en lubrifiants et en agents de renforcement. Au final, le coût total était près de 20 % plus élevé que l’utilisation d’un retardateur de flamme à haute efficacité.
Le bon marché est parfois le plus cher.
1. Le piège des produits de remplissage à bas prix : vous pensez économiser de l'argent, combien dépensez-vous réellement ?
De nombreuses usines de préparation et fabricants de câbles ont un état d’esprit fixe : l’ATH ou l’hydroxyde de magnésium (MDH) ne coûte que quelques centaines de dollars par tonne, il suffit donc d’en ajouter davantage. Ils augmentent aveuglément la charge pour réussir les tests de flamme.
Mais la réalité raconte souvent une autre histoire :
Alarmes de couple d'extrudeuse, chutes de vitesse de ligne → rendement inférieur, consommation d'énergie plus élevée.
Surface rugueuse, mauvaise résistance aux chocs → taux de rejet plus élevé, réclamations clients.
Pour améliorer l'écoulement et les propriétés mécaniques, ils sont obligés d'acheter des lubrifiants et des agents de renforcement → des coûts de matériaux auxiliaires qui montent en flèche.
Ne faites pas de calculs, vous pourriez être choqué.
Cas réel : une usine de câbles en Chine orientale
Lors de la production de gaines de câbles PE ignifuges sans halogène et à faible dégagement de fumée, ils ont initialement utilisé 40 phr d'ATH – le LOI n'était que de 27, dépassant à peine V2. Ils ont ensuite augmenté l'ATH à 50 phr et ajouté 8 phr de mélange maître de phosphore rouge. LOI est finalement passé à 33,5 et la formulation a réussi le test de combustion.
Mais de nouveaux problèmes sont apparus : en raison de la charge élevée d'ATH, la surface du câble présentait de fines piqûres, rendant le marquage au jet d'encre peu clair. Le client a refusé la marchandise. Ils ont essayé différents lubrifiants et agents de couplage : après deux mois de lutte, la qualité de la surface est restée instable, avec un taux de rejet pouvant atteindre 15 %.
Plus tard, ils ont remplacé 50 phr d'ATH par une quantité égale de retardateur de flamme coprécipité de Mg‑Al (Yinsu FR‑ML‑01), gardant le mélange maître de phosphore rouge inchangé. Le LOI a encore augmenté, passant de 33,5 à 34,5. De plus, la surface du câble est devenue lisse, les piqûres ont complètement disparu et le produit a été accepté par le client du premier coup.
Il est important de noter que le FR‑ML‑01 a une densité plus faible, de sorte que le coût global de la formulation était 8 % inférieur à celui de la formulation ATH à charge élevée.
C’est le coût caché des matières premières « bon marché » : elles vous font dépenser plus ailleurs.
2. Principe technique : pourquoi l'ATH/MDH rend la formulation « plus chère » ?
Le mécanisme ignifuge de l'ATH et du MDH est simple : lorsqu'ils sont chauffés à environ 200 °C (ATH) ou 340 °C (MDH), ils se décomposent, libérant de la vapeur d'eau qui dilue l'oxygène et absorbe la chaleur. La couche d'oxyde métallique résultante fournit également un certain effet isolant.
Cependant, pour obtenir un retardateur de flamme efficace (par exemple, LOI ≥27), une charge de 40 à 60 phr est généralement requise. Une charge élevée entraîne trois effets secondaires majeurs :
Mauvaise fluidité : la viscosité de la matière fondue augmente, le couple d'extrusion est élevé, la vitesse de ligne est faible. Une extrudeuse qui produit normalement 10 t/jour ne peut produire que 8,5 t/jour, soit une perte directe de capacité de 15 %.
Mauvaises propriétés mécaniques : une interface faible entre les particules et le polymère entraîne une résistance aux chocs et un allongement à la rupture plus faibles. Les gaines des câbles ont tendance à se fissurer lorsqu'elles sont pliées.
Défauts de surface : l'agglomération des particules provoque des piqûres, des efflorescences, affectant l'isolation et l'aspect.
De plus, de nombreux ingénieurs négligent la densité de la fumée. Bien que l'ATH produise moins de fumée que les retardateurs de flamme halogénés, sa densité de fumée est toujours plus élevée que celle des retardateurs de flamme nanocouches. Pour les applications telles que le transport ferroviaire et les navires maritimes où la densité de la fumée est une exigence stricte, l'utilisation de l'ATH peut simplement disqualifier le produit.
3. FR‑ML‑01 : 40 pce équivalent à 5 pce d'ATO, la moitié de la densité de la fumée, à 1/15e du coût
Yinsu FR‑ML‑01 est un hydroxyde double en couches (LDH) coprécipité de Mg‑Al. Grâce à la coprécipitation, le magnésium et l'aluminium sont répartis uniformément à l'échelle nanométrique, produisant un effet ignifuge synergique.

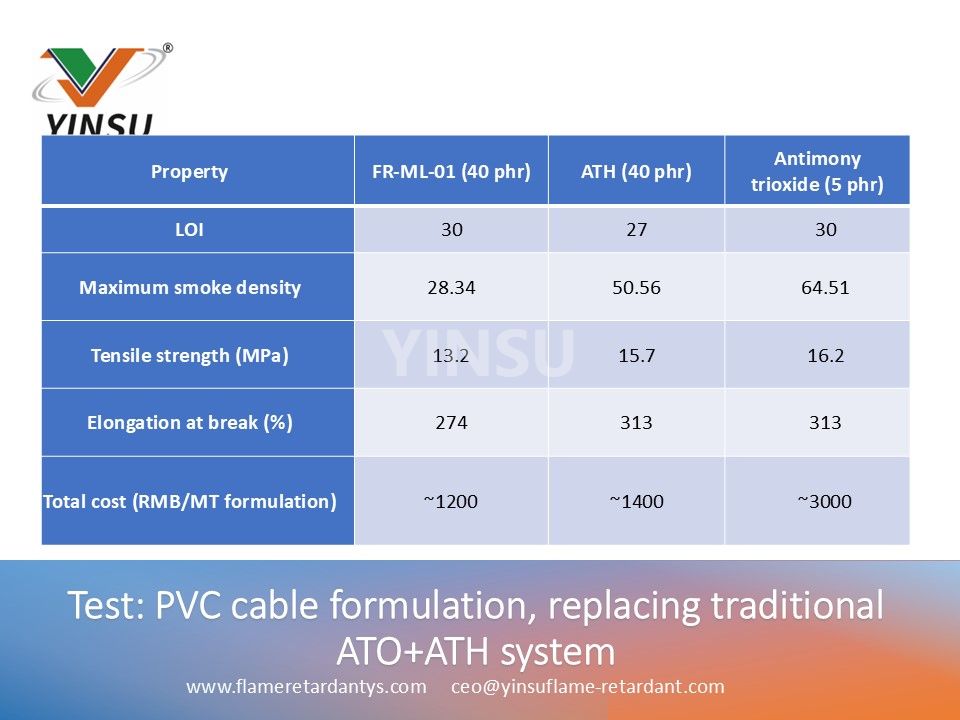

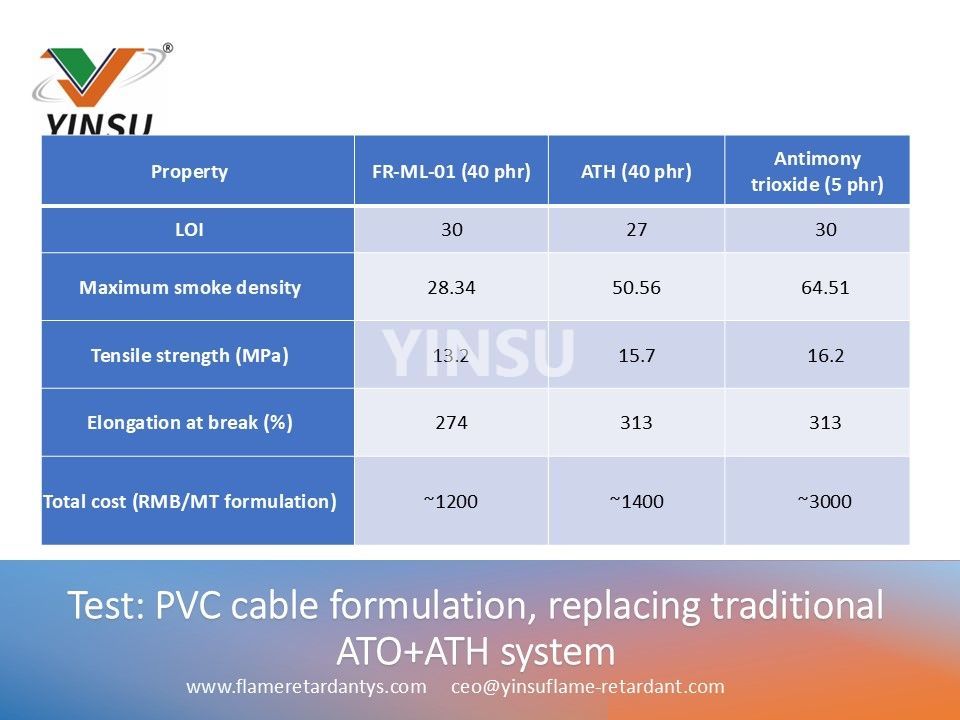

Données de test réelles (formulation de câble PVC, remplaçant le système ATO+ATH traditionnel) :
Principales conclusions :
Efficacité ignifuge : 40 pce de FR‑ML‑01 donnent le même LOI que 5 pce d'ATO, bien supérieur à la même charge d'ATH.
Faible fumée : la densité de la fumée n'est que de 56 % de l'ATH et de 44 % de l'ATO – parfait pour les normes sans halogène à faible fumée.
Avantage en termes de coût : le coût total du FR‑ML‑01 est d'environ 1/15e de celui d'un système ATO. Même par rapport à l'ATH, étant donné que la charge peut être réduite et les additifs auxiliaires réduits, le coût total est inférieur.
4. Applications étendues : non seulement les câbles en PVC, mais aussi en PE – peuvent être combinés avec du phosphore rouge ou de l'antimoine composite
FR‑ML‑01 fonctionne non seulement en remplacement d'ATO+ATH en PVC, mais fonctionne également parfaitement dans les câbles PE.
4.1 Combiné avec un mélange maître de phosphore rouge pour câbles PE

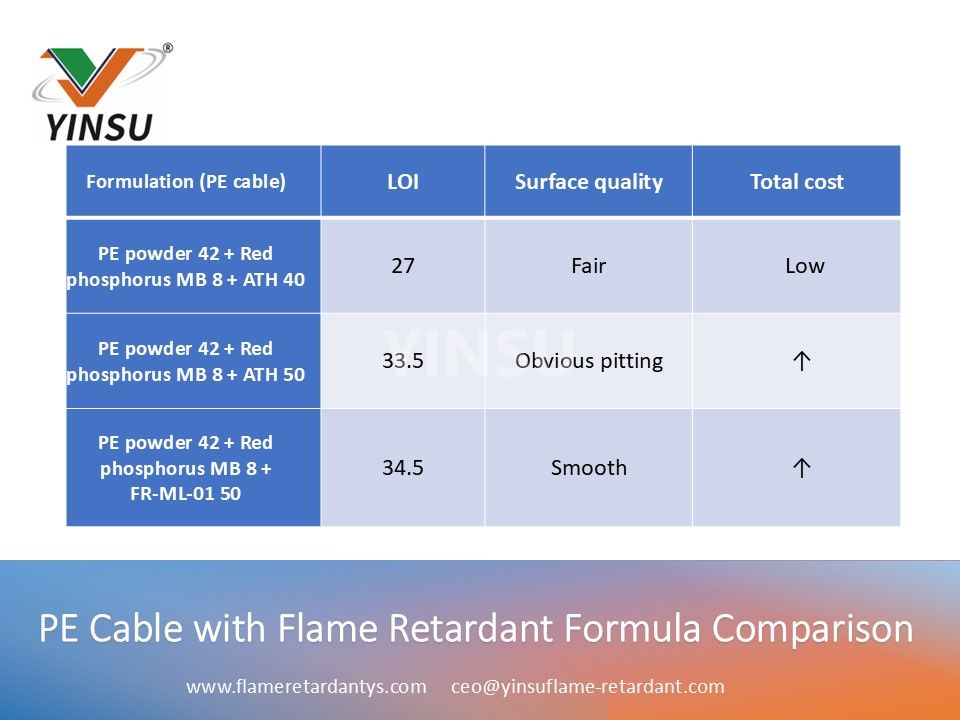

Données de test (affichées ci-dessus) :
poudre PE 42 + phosphore rouge MB 950X (8 phr) + FR‑ML‑01 (50 phr) → LOI = 34,5, surface lisse, réussit le test de flamme groupée de classe C.
Par rapport à la formulation traditionnelle « ATH + phosphore rouge », FR‑ML‑01 augmente le LOI de 1 point et élimine complètement les piqûres de surface. En effet, la structure en couches de Mg‑Al forme une couche de charbon plus compacte lors de la combustion, en synergie avec le phosphore rouge.
4.2 Associé au composite antimoine T3 pour câbles PVC
Si vous êtes préoccupé par la charge en poudre du FR‑ML‑01 et souhaitez la réduire davantage, vous pouvez également mélanger le FR‑ML‑01 avec le retardateur de flamme composite antimoine T3 de Yinsu.
Le T3 est une alternative à haute efficacité au trioxyde d'antimoine, offrant une bonne dispersion et une rétention élevée des propriétés mécaniques. Les tests montrent :
Dans une formulation PVC, 30 phr FR‑ML‑01 + 5 phr T3 donnent un LOI de 29, une densité de fumée 40 % inférieure à celle d'une formulation ATH pure et un coût total 25 % inférieur à celui d'un système ATO.
Résumé : FR‑ML‑01 ne fonctionne pas seul. Il peut être combiné de manière flexible avec la série de phosphore rouge (FRP‑950X) et la série d'antimoine composite (T3) de Yinsu pour obtenir la solution optimale pour différents polymères et objectifs de coûts.
5. Conseils de production : utilisez le FR‑ML‑01 – faites simplement attention à ces trois détails
De nombreux clients qui découvrent les retardateurs de flamme nanocouches s'inquiètent de la dispersion. En fait, à condition de suivre quelques points, le traitement est plus fluide qu’avec ATH.
5.1 La prédispersion est essentielle
Mélanger le FR‑ML‑01 avec la poudre de résine dans un mélangeur à grande vitesse pendant 3 à 5 minutes avant d'ajouter des plastifiants ou des additifs liquides.
Piège courant : Ne mélangez jamais toutes les poudres et tous les liquides dans le mélangeur – cela peut provoquer une agglomération et des piqûres de surface.
5.2 Contrôle de l'humidité
Teneur en humidité en usine ≤0,5 % ; dans des conditions normales, aucun séchage n’est nécessaire. Si l'humidité de l'entrepôt est élevée, séchez à 80 °C pendant 1 à 2 heures.
5.3 Température de traitement
Convient à la plage de traitement normale du PVC (160-190 °C) et à la gamme de câbles PE (170-200 °C). Évitez de dépasser 220 °C, sinon la structure en couches pourrait se décomposer prématurément.
Tableau de dépannage rapide
6. Conclusion : calculez le « coût caché » – échappez au piège de la charge élevée
Revenons à la question initiale : pourquoi l’ATH/MDH, avec son faible prix unitaire, finit-il souvent par être plus cher à l’usage ?
Car le coût réel ne se limite pas au prix d’achat des matières premières. Il comprend également :
Perte d'efficacité du traitement (vitesse d'extrusion en baisse de 15 %, capacité gaspillée)
Augmentation du taux de rebut (défauts de surface, mauvaises propriétés mécaniques)
Coûts supplémentaires des matériaux auxiliaires (lubrifiants, agents de renforcement)
Non-respect des exigences en matière de densité de fumée pour les marchés haut de gamme
Yinsu FR‑ML‑01, utilisant la technologie de coprécipitation du Mg‑Al à l’échelle nanométrique, apporte une réponse équilibrée :
Une charge de 40 phr donne une LOI de 30 , soit la moitié de la densité de la fumée.
Le coût total n'est que de 1/15 de celui d'un système ATO et de 8 à 15 % inférieur à celui d'une formulation ATH.
Combinaisons flexibles : avec mélange maître de phosphore rouge pour les câbles PE (LOI 34.5), ou avec composite antimoine T3 pour les câbles PVC – coût encore plus bas.
Un responsable technique d'une usine de câbles du Fujian a déclaré après l'essai : « Avant, je pensais que l'ATH était bon marché. Maintenant, je le vois clairement : l'efficacité est ce qui rend vraiment quelque chose bon marché. »
Appel à l'action
Si vous rencontrez des difficultés avec l'ignifugation des câbles en PVC, des câbles en PE, des tuyaux ou des profilés – coûts trop élevés, densité de fumée défaillante, problèmes de surface persistants –
Pour les lecteurs du site Internet : [Cliquez pour télécharger la fiche technique et le guide de formulation FR‑ML‑01] (lien)
Pour les lecteurs des réseaux sociaux : envoyez 'MgAl' dans un message privé et nous vous enverrons un échantillon gratuit ainsi que des conseils individuels d'optimisation de formulation.
Guangzhou Yinsu Flame Retardant New Material Co., Ltd.
Tél. : +86‑17278575996
Site Internet : www.flameretardantys.com
Plus de 200 entreprises de préparation de câbles et de matières plastiques ont déjà adopté le FR‑ML‑01 dans leur production de masse, avec une réduction moyenne des coûts totaux de 12 %. Votre prochaine formulation peut en faire partie.
