Quelle est la véritable cause profonde du problème de « floraison » le plus provoquant des maux de tête dans l'ignifugation du TPU ?
Pour être honnête, après des années de travail sur des formulations ignifuges en TPU, notre plus grande crainte n'est pas d'échouer au test d'ignifugation. Si cela échoue, nous pouvons en ajouter davantage, changer de matériau ou continuer à essayer. Ce que nous craignons le plus, c'est ceci : les barres de test semblent parfaitement parfaites une fois moulées, mais après deux semaines de repos, la surface commence à blanchir. Touchez-le avec votre main et il y a une couche de poudre. Lorsque le client demande ce qui s'est passé, le vendeur ne peut que balbutier : « Laissez-moi vérifier à mon retour. »

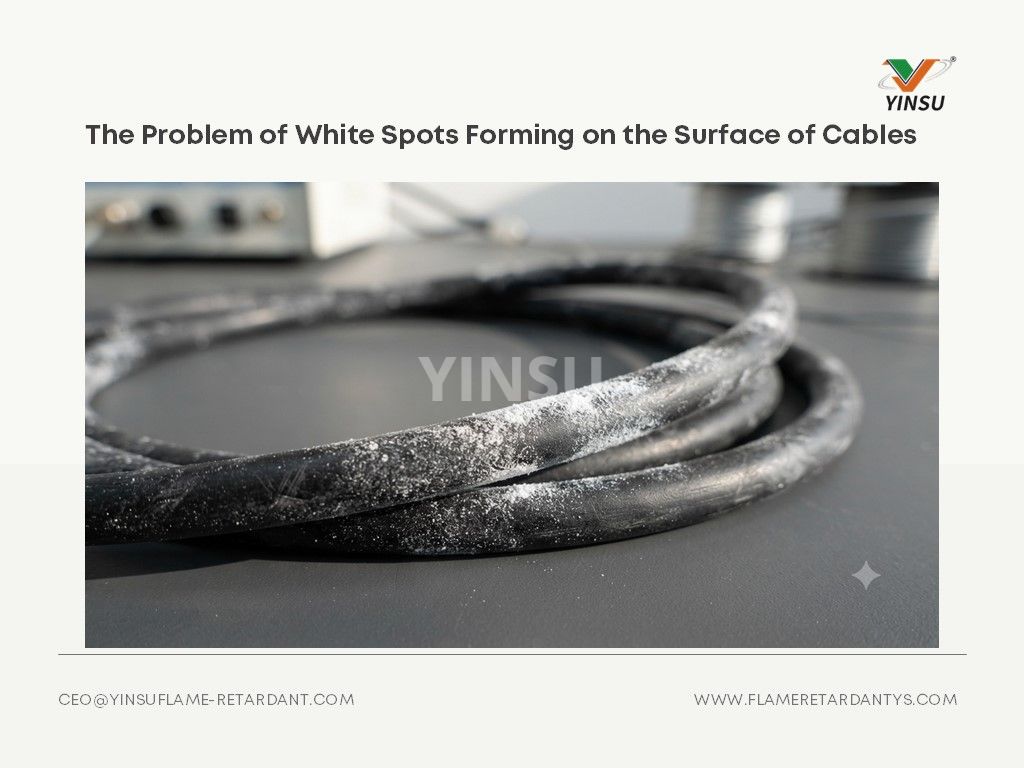

Pourquoi je dis ça ? Parce que nous avons véritablement appris cette leçon à nos dépens. Il y avait un lot de câbles TPU à exporter ; ils ont passé avec succès toutes les inspections aléatoires avant de quitter l'entrepôt. Mais lorsque le client a reçu la marchandise, il a déclaré qu'il y avait du givre blanc à la surface. Nous n'y croyions pas à l'époque, mais lorsque nous avons survolé pour vérifier, nous avons été complètement abasourdis sur place : l'ensemble du lot avait une couche de poudre blanche à la surface, qui pouvait même être essuyée à la main. Après de longues recherches, nous avons finalement découvert que le problème n'était pas la formulation elle-même, mais plutôt que le « tempérament » du retardateur de flamme ne s'entendait pas avec celui du TPU.
Pour le dire franchement, l’épanouissement du TPU n’est que la migration de substances incompatibles.
Qu'il s'agisse de retardateurs de flamme ou d'additifs, s'ils ont un « choc de personnalité » avec le TPU et n'ont nulle part où aller, ils ne peuvent que s'échapper vers l'extérieur.
Raison 1 : le retardateur de flamme lui-même entre en conflit avec le TPU (le plus courant)
Les retardateurs de flamme conventionnels à base de phosphore et de brome ont de petits poids moléculaires et une mauvaise compatibilité avec le TPU. Au fil du temps, ils rampent lentement vers l’extérieur, formant du givre blanc. Ce problème est encore plus grave dans le cas du TPU de type polyester : il est intrinsèquement sujet à l'hydrolyse, et les oligomères à petites molécules produits par hydrolyse sont particulièrement aptes à « entraîner » les retardateurs de flamme avec eux. Par la suite, lorsque notre société a travaillé sur des formulations pour des clients ayant des exigences élevées, nous avons directement proposé de passer au TPU de type polyéther . Bien que le coût soit légèrement plus élevé, cela permet d’économiser énormément de tranquillité d’esprit.
Raison 2 : Trop d’additifs et trop diversifiés
Pour obtenir un bon toucher, un démoulage en douceur ou la bonne couleur, certaines formulations se retrouvent avec cinq ou six additifs différents. Chacun peut paraître bien seul, mais lorsqu’ils sont mélangés, ils interagissent avec le retardateur de flamme. Le montant de la migration ne s’additionne pas simplement de manière linéaire ; parfois, il se multiplie. Je me souviens d'une formulation dans laquelle, après avoir augmenté le stéarate de calcium de 0,3 partie à 0,8 partie, l'indice de retardateur de flamme restait inchangé, mais le temps de floraison diminuait d'un mois à seulement une semaine – des additifs excessifs accéléraient en fait les précipitations.
Raison 3 : la technologie de traitement et les environnements de stockage agissent comme des catalyseurs
Lorsque la température de traitement dépasse 200°C, le TPU commence à se dégrader, augmentant ainsi les fragments de petites molécules qui migrent plus facilement. Un refroidissement trop rapide ne fonctionne pas non plus ; les petites molécules n'ont pas assez de temps pour être « enfermées » à l'intérieur avant de s'échapper vers la surface. Un autre facteur est le fret maritime. En été, les températures à l’intérieur d’un conteneur maritime peuvent atteindre 60 à 70°C. Lorsque la marchandise arrive chez le client, il y a une couche de poudre blanche sur la surface. J'ai vérifié ce lot et rien ne s'est mal passé dans les étapes intermédiaires ; c'était purement un problème de température.
Notre solution
Plus tard, notre société, Yinsu Flame Retardant, a développé notre propre solution appelée 95- MC..
Le concept est simple : transformer le retardateur de flamme en un mélange maître au lieu d'une poudre.
Le plus gros problème des retardateurs de flamme en poudre est le nombre excessif d’interfaces ; l'interface entre chaque particule de poudre et le TPU agit comme un « canal de migration ». Le 95-MC encapsule les retardateurs de flamme à base de phosphore et d'azote dans des granulés au sein d'une résine porteuse. Cela réduit considérablement les interfaces de poudre, bloquant ainsi efficacement les canaux de précipitation. Avec un niveau de charge de 32 à 35 %, il peut satisfaire à la norme UL94 V-0 et son coût est environ 30 % moins cher que les systèmes à poudre conventionnels.
Pour être honnête, un mélange maître n'est pas la solution la moins chère, mais il évite des tracas : vous n'avez pas besoin de mélanger les poudres, de nettoyer constamment l'équipement, de gérer la poussière sur place ou de vous soucier des plaintes des clients concernant la floraison. Que cela en vaille la peine dépend de vos exigences en matière de taux de rendement.
Un petit conseil : chaque système de formulation est différent, alors ne copiez pas aveuglément les pourcentages de charge. Prenez des échantillons à tester et ajustez-les seulement après avoir effectué les essais.
