Surmonter les goulots d'étranglement du traitement dans les câbles LSZH : stabilité thermique, compatibilité des interfaces et optimisation des processus
Pourquoi l'excellence du traitement définit la qualité des câbles LSZH
Les câbles LSZH (Low Smoke Zero Halogen) sont essentiels dans les applications de transport, d'énergie, de construction et de communication où la sécurité incendie, les faibles émissions de fumée et les performances sans halogène ne sont pas négociables. Cependant, même le composé ignifuge sans halogène le plus avancé sera sous-performant si les processus d'extrusion sont instables ou si les contraintes thermiques provoquent un délaminage ou un affaiblissement mécanique du produit final.
Dans cet article, nous analysons les principaux goulots d'étranglement dans le traitement des câbles LSZH, en particulier lors de l'extrusion, de la coextrusion et de l'assemblage multicouche, et décrivons comment les fabricants peuvent optimiser les formulations et les machines pour garantir une production constante et de haute qualité.
I. Décomposition thermique et microbulles pendant l'extrusion
1. Problème : Instabilité du traitement des composés de câbles LSZH hautement chargés
Lors de l'extrusion de vis , en particulier lorsque la température de fusion dépasse 200 °C , les composés de câbles LSZH hautement chargés sont confrontés à un défi de taille :
décomposition thermique prématurée des charges ignifuges telles que le trihydrate d'aluminium (ATH) et l'hydroxyde de magnésium (MDH)..
Ces charges hydratées commencent à libérer de la vapeur d’eau lorsqu’elles sont soumises à une surchauffe induite par un cisaillement à l’intérieur du fût de la vis. Lorsque la vapeur d'eau s'échappe, elle forme des microbulles dans le polymère fondu , entraînant :
Densité de fusion et compacité réduites
Augmentation du contenu vide
Mauvaise fusion entre les couches
Défauts de surface ou trous d'évent dans les câbles finis
Les données d'essais mécaniques montrent que ces micro-défauts peuvent réduire de plus de 30 % la résistance à la traction finale de la gaine du câble LSZH . Cela compromet non seulement les performances, mais peut également entraîner un échec du contrôle qualité lors des tests de traction ou des simulations de flexion.
Le problème est intensifié dans les conditions d’extrusion suivantes :
Taux de compression de vis élevé (par exemple > 1:3) → Contrainte de cisaillement excessive et échauffement par friction
Temps de séjour trop long → Exposition prolongée à une température élevée
Refroidissement déséquilibré de la filière ou écoulement de matière fondu inapproprié → Zones chaudes localisées et accumulation de vapeur
2. Optimisation des processus : solutions d'ingénierie pour les composés LSZH sans bulles
Pour atténuer la décomposition thermique et obtenir une extrusion stable et de haute qualité de composés de câbles sans halogène à faible émission de fumée , les ajustements de processus suivants sont fortement recommandés :
✅ Utilisez des vis à faible taux de compression (≤ 1:2)
Pourquoi : Réduit les contraintes de cisaillement et la surchauffe
Effet : Protège les retardateurs de flammes hydratés d'une dégradation prématurée
Résultat : Moins de bulles, une fonte plus homogène
✅ Adoptez des structures de filière semi-pressantes
Pourquoi : Fournit une transition de pression plus douce entre l'extrudeuse et la matrice
Effet : Empêche l'expansion soudaine de la fonte et le piégeage des bulles
Résultat : Extrudat plus dense avec des performances mécaniques améliorées
✅ Contrôle du rapport de réduction proche de 1:1
Pourquoi : Garantit une épaisseur de matériau uniforme et une contrainte de tension minimale
Effet : Évite les défauts d'orientation et les contraintes internes
Résultat : Meilleure adhérence des couches et stabilité dimensionnelle
✅ Maintenir la température de fusion en dessous de 190 °C
Pourquoi : Maintient la température de traitement en toute sécurité en dessous des seuils de décomposition ATH/MDH
Effet : Réduit la vaporisation, la libération d'humidité et la formation de vides
Résultat : Gaine lisse, sans défaut et aux fortes propriétés physiques
II. Structure multicouche et compatibilité des interfaces
1. Problème : délaminage et défaillance structurelle dans les câbles LSZH multicouches

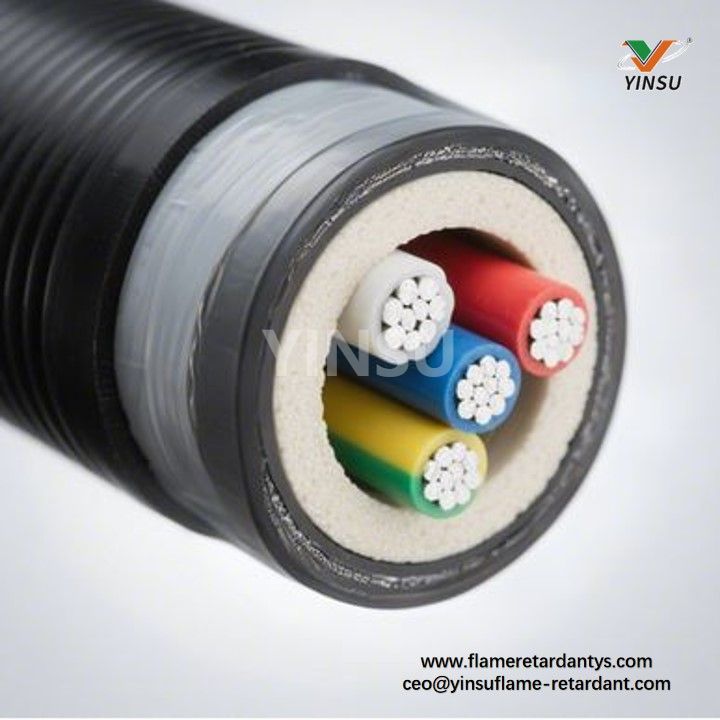

Pour répondre aux classifications ignifuges strictes de niveau B1 selon les normes chinoise GB/T 31247 et européenne EN 50575 , les câbles LSZH modernes nécessitent souvent une construction multicouche , généralement composée de :
Couche de protection incendie céramisée – forme une barrière rigide en cas d’exposition aux flammes
Bande de liaison ignifuge – maintient la structure pendant la combustion
Gaine extérieure sans halogène – offre une protection mécanique et une isolation (souvent à base de polyéthylène)
Bien que cette conception améliore la résistance aux flammes, elle introduit un nouveau défi : l'inadéquation de la dilatation thermique..
Chaque couche, en particulier les gaines en caoutchouc de silicone céramisé et en polyéthylène , possède un coefficient de dilatation thermique (CTE) différent . En cas d'incendie ou de cycles de température rapides , cette différence peut déclencher :
Pelage des interfaces
Cloques et trous d'air
Délaminage sous charge
Lors de tests réels, la force de liaison entre une couche de silicone céramisée et une gaine en PE chute de plus de 50 % à 150 °C . Une fois l'intégrité de l'interface perdue, le câble ne parvient plus à maintenir sa forme et sa continuité pendant les tests d'incendie, ce qui risque de provoquer une propagation catastrophique des flammes ou une perte de fonction.
2. Orientation de l'amélioration : ingénierie d'interface avancée
Pour améliorer la compatibilité et l'intégrité structurelle des composés de câbles LSZH multicouches , les fabricants se tournent vers les technologies de couches dégradées et les techniques d'ingénierie d'interface , notamment :
✅ Ajouter des modificateurs de compatibilité (par exemple, PE-g-MAH)
Ce qu'il fait : Le polyéthylène greffé à l'anhydride maléique (PE-g-MAH) constitue un pont chimique entre les matériaux polaires (céramique/silicone) et non polaires (PE).
Résultat : Améliore l'adhérence intercouche jusqu'à 2 fois à des températures élevées
Application : Mélanger dans la couche céramisée ou adhésive dans un rapport de 3 à 8 %
✅ Utilisez des couches de liaison ou des mélanges co-extrudés
Ce qu'il fait : Introduit une couche de transition de compatibilité entre des matériaux ayant des taux d'expansion différents
Résultat : Minimise les contraintes thermiques et les risques de délaminage
Application : Co-extruder ou laminer un PE souple modifié par un élastomère ou un copolymère EVA comme couche tampon
✅ Optimiser le mouillage de l'interface et l'énergie de surface
Ce qu'il fait : Améliore la liaison physique grâce à un meilleur écoulement, contact et fusion lors de la coextrusion
Résultat : Réduit les vides internes et la formation de cloques
Application : Ajustez la température de fusion, le prétraitement de la surface ou utilisez des promoteurs d'adhérence.
Ces améliorations garantissent que les structures de câbles LSZH multicouches maintiennent la liaison mécanique et l'intégrité lors de l'exposition au feu, leur permettant ainsi de passer des tests critiques tels que :
Propagation de la flamme (EN 60332-3)
Pas de gouttes (IEC 60332-1-2)
Rétention structurelle (GB/T 31247 section 6)

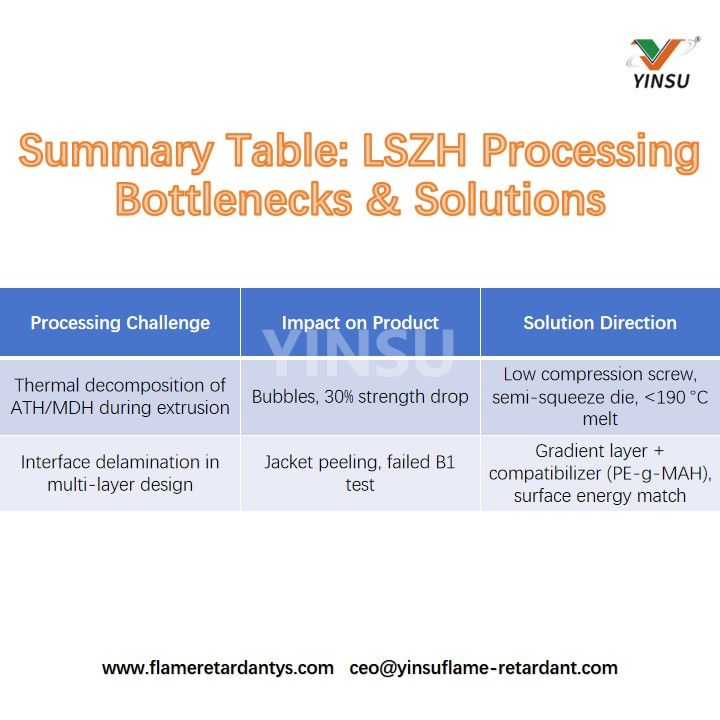

3. Tableau récapitulatif : Goulots d'étranglement et solutions du traitement LSZH
✅ YINSU FRP-950X : Réduire le risque thermique tout en améliorant la compatibilité
Pour aider à résoudre les problèmes d'extrusion et de multicouche, YINSU Flame Retardant Company propose le FRP-950X , un retardateur de flamme au phosphore rouge enrobé conçu pour les formulations LSZH avancées.
Caractéristiques du FRP-950X :
Stabilité thermique : ne se décompose pas et ne mousse pas prématurément
Faible ajout ( 3– 5%) : Réduit le stress induit par les charges
Excellente dispersion : Compatible avec EVA, PE, PP et mélanges
Couche de charbon améliorée : améliore l'intégrité multicouche sous le feu
En remplaçant ou en réduisant la charge ATH/MDH par le FRP-950X, les fabricants de câbles peuvent abaisser les températures de traitement, éviter les défauts de microbulles et obtenir une meilleure liaison intercouche dans les constructions LSZH multicouches.
Vous souhaitez améliorer votre production de câbles LSZH ? Contactez YINSU ou visitez la page produit FRP-950X.
III. Conclusion
Bien que les câbles LSZH offrent des avantages évidents en matière de sécurité incendie, leur production implique des défis complexes en matière de matériaux et de processus . De la décomposition thermique lors de l'extrusion aux défaillances d'interface dans les structures multicouches , l'optimisation de chaque étape est cruciale pour garantir des performances constantes et la conformité réglementaire.
Grâce à des outils de formulation avancés, tels que le FRP-950X et des améliorateurs de compatibilité , les fabricants peuvent surmonter ces goulots d'étranglement, en proposant des câbles sans halogène à faible fumée qui sont sûrs, flexibles et fiables.
