Surmonter les problèmes liés aux câbles en PVC ignifuges : formulation des matériaux et équilibre des performances
Les composés modernes de câbles en PVC sont confrontés à un compromis critique : obtenir un caractère ignifuge élevé compromet souvent la flexibilité mécanique, tandis que les retardateurs de flamme halogénés entraînent des problèmes de fumée et de toxicité. Les gaines traditionnelles en PVC reposent sur du chlore et du trioxyde d'antimoine, qui émettent une fumée dense et acide et des gaz corrosifs (HCl) lors d'incendies. Ces sous-produits (et même les dioxines toxiques) créent des dangers pour les personnes et les équipements, notamment dans les environnements confinés ou industriels. Les fabricants de câbles doivent également respecter des normes de sécurité plus strictes (par exemple, tests de flamme CEI 60332, limites CEI 60754/61034 LSZH) sans augmenter considérablement les coûts. Dans le même temps, les câbles extérieurs et industriels (pour la distribution d’énergie, la construction, la recharge des véhicules électriques, etc.) exigent une résistance à l’usure et une résistance aux intempéries améliorées. En bref, les problèmes consistent à équilibrer la résistance élevée aux flammes, la faible fumée/toxicité, la flexibilité mécanique et le coût des composés de câbles en PVC.
Cet article explore les principaux défis et les dernières innovations en matière de composés PVC ignifuges, en mettant l'accent sur les technologies polymères avancées et les retardateurs de flamme respectueux de l'environnement. Nous soulignons également l'additif FR-03 de YINSU comme une solution viable sans antimoine.
I. Principaux points sensibles des câbles en PVC ignifuges
1. Dégagement de fumée et de gaz toxiques – Les composés de PVC conventionnels contenant des halogènes et de l'antimoine produisent une fumée épaisse et des gaz toxiques (par exemple HCl, dioxines) lors d'incendies.
2. Rigidité et fragilité – L'amélioration de la résistance aux flammes réduit souvent la flexibilité, limitant ainsi l'utilisation dans des environnements dynamiques ou difficiles.
3. Conformité réglementaire – Le respect des exigences en matière de propagation des flammes, de densité de fumée et de faible teneur en halogène (par exemple UL 94 V-0, CEI 60332-3 classe A, CEI 60754/61034) nécessite des formulations optimisées.
4. Pression sur les coûts – Les retardateurs de flamme avancés et les alternatives LSZH (Low Smoke Zero Halogen) peuvent augmenter le coût du composé.
L'objectif de l'industrie est de formuler des composés de câbles en PVC qui équilibrent la sécurité des flammes, une faible fumée/toxicité, une durabilité mécanique et une rentabilité..
II. Innovation matérielle : PVC à haute teneur en polymère et formulations respectueuses de l'environnement
Pour résoudre ces conflits, les scientifiques des matériaux innovent dans les formulations de PVC qui brisent les compromis traditionnels. Deux stratégies clés ont émergé : le PVC à ultra-haute polymérisation qui augmente la résistance et la flexibilité, et les systèmes de PVC modifié sans halogène qui suppriment la fumée tout en conservant l'avantage de coût du PVC. Ces nouveaux composés répondent à des exigences strictes (classe de flamme UL 94 V-0, IEC 60332-3 classe A, tests de câbles EV UL 2263, etc.) tout en visant les performances LSZH (« faible fumée sans halogène »). L'objectif est d'obtenir un câble qui répond aux tests de flamme et aux normes CEI/UL en matière de propagation des flammes et de fumée, tout en restant économique et durable..
III. PVC à ultra-haute polymérisation pour câbles de recharge de véhicules électriques
Une solution vient du PVC à poids moléculaire ultra élevé. Un exemple frappant est le HRTP4000 de LG Chem , un matériau PVC de nouvelle génération conçu pour la recharge des véhicules électriques et les câbles industriels extérieurs. Principales caractéristiques :
· ~4x poids moléculaire du PVC standard
· Plus grande flexibilité (environ 30 % meilleure que le PVC conventionnel)
· Résistance à la chaleur et durabilité à l'usure améliorées
· Conçu pour la recyclabilité
Applications :
· Câbles de recharge EV (conformes à UL 2263)
· Câbles d'alimentation pour construction extérieure
· Installations d'énergies renouvelables (solaire, éolienne)
Le PVC à poids moléculaire ultra élevé (HRTP4000) offre une résistance thermique et une flexibilité améliorées pour les câbles. Un exemple révolutionnaire est le HRTP4000 (plastique thermique recyclable résistant à la chaleur) de LG Chem , un PVC à ultra haute teneur en polymère avec environ 4 fois le poids moléculaire du PVC normal. Ce matériau combine de très longues chaînes polymères et une cristallinité optimisée pour améliorer simultanément la résistance à la chaleur, la durabilité à l'usure et la suppression des flammes. Dans les câbles de recharge pour véhicules électriques, où une courbure importante et un courant élevé créent un risque d'incendie, le HRTP4000 a montré une flexibilité environ 30 % supérieure à celle des formulations de PVC conventionnelles, sans sacrifier l'ignifugation . Il peut passer avec succès des tests exigeants de propagation des flammes et s’auto-éteindre rapidement. Il est important de noter que le HRTP4000 est formulé pour être recyclable après utilisation du câble, conformément aux objectifs d'économie circulaire.
Le marché des câbles pour véhicules électriques illustre cette demande : les chargeurs Li-ion et les chargeurs rapides sont dotés de câbles haute puissance qui ne doivent ni brûler ni se plier. LG Chem a annoncé un protocole d'accord avec EL Electric pour développer des câbles de chargeur de véhicules électriques utilisant du PVC ultra-haut. Les tests ont montré que le nouveau matériau est plus facile à plier (30 % de flexibilité en plus) , ce qui permet aux femmes et aux personnes âgées de manipuler des armes lourdes, tout en bloquant la propagation du feu. Il est également conçu pour la certification UL 2263 (un test de flamme des câbles EV). Comme le note un rapport, les câbles en PVC à haute teneur en polymère « empêchent efficacement la propagation du feu » lors d'une panne. Cette innovation répond directement à la demande « haute flexibilité + haute résistance au feu » des infrastructures de recharge. Alors que le marché mondial de la recharge des véhicules électriques double toutes les quelques années (projeté de 44,1 milliards de dollars en 2022 à 418 milliards de dollars d'ici 2030 ~ 32 % TCAC), les fabricants de câbles apprécient les matériaux qui améliorent la sécurité des utilisateurs et la durée de vie des câbles sans avoir recours à des alternatives coûteuses.
Outre les véhicules électriques, le PVC ultra-élevé peut servir à d’autres utilisations industrielles (énergie extérieure, câbles de ferme solaire, câblage de construction) où la résistance à la chaleur et aux flammes est nécessaire. Son poids moléculaire élevé améliore également la résistance à l’usure des câbles mobiles. Dans le domaine de la recharge des véhicules électriques et d'autres applications extérieures/industrielles , la combinaison de la sécurité contre les flammes, de la durabilité et de la rentabilité fait du PVC à haute teneur en polymère une avancée majeure pour les composés de câbles en PVC.
IV. PVC modifié sans halogène pour des performances à faible émission de fumée
Une autre voie consiste à utiliser des formulations de PVC sans halogène qui évitent les retardateurs à base de chlore.
Les innovations comprennent :
· Plastifiants époxydés + kaolin activé (Câble Qilian du Guangdong)
· Nano-montmorillonite + retardateurs de flamme phosphore-azote (Shanghai Kaibo)
Avantages:
· Diminution des émissions de fumée et de gaz acides
· Maintient l'isolation électrique et les performances mécaniques
· Cibles IEC 60754-1/2 (gaz halogène), IEC 61034 (densité de fumée), IEC 60332-3 (propagation de la flamme)
Le PVC traditionnel contenant de l'antimoine génère de la fumée épaisse et des gaz toxiques lors des incendies. Les chercheurs modifient donc le PVC pour se rapprocher du comportement du LSZH. Par exemple, un brevet chinois sur les câbles (par Guangdong Qilian Cable) combinerait des plastifiants époxydés et une charge de kaolin activé : l'époxyde (par exemple l'huile de soja époxydée) remplace partiellement le plastifiant traditionnel, tandis que le kaolin agit comme un abat-fumée. Ce système réduit les émissions d'halogènes et de fumée, tout en conservant l'intégrité de l'isolation et même les performances anti-EMI (interférences électromagnétiques). En effet, cela pousse le PVC vers les spécifications LSZH sans abandonner le faible coût du matériau du PVC.
De même, Shanghai Kaibo (un développeur de matériaux spécialisés) a signalé l'utilisation d'argile nano-montmorillonite avec des synergistes phosphore-azote dans le PVC. La nanoargile fournit une barrière formant une couche de charbon, tandis que les agents PN (composants intumescents typiques) aident à la formation d'une couche de charbon. Le résultat a été un composé de PVC avec un indice limite d'oxygène (LOI) supérieur à 35 % et qui a réussi les tests de flamme verticale de classe A, rivalisant avec les véritables câbles LSZH. Ces avancées démontrent que des charges et des additifs de flamme intelligemment mélangés peuvent faire en sorte que le PVC se comporte davantage comme un polymère sans halogène : peu de fumée, peu de gaz acide , tout en conservant la facilité de traitement et le niveau de prix du PVC.
Concrètement, ces composés PVC sans halogène ciblent les câbles qui doivent répondre aux codes de sécurité internationaux (essais de flamme CEI 60332 plus CEI 60754-1/2 pour les gaz acides, CEI 61034 pour la densité des fumées). En se rapprochant des limites de sécurité LSZH, ils permettent d'utiliser le PVC dans des environnements (bâtiments publics, tunnels de transport, installations industrielles) où des câbles à faible dégagement de fumée sont requis. Le compromis réside dans une recette de composé plus complexe, mais les fournisseurs soulignent que les coûts restent compétitifs par rapport aux mélanges de PVC conventionnels. Dans l'ensemble, cette innovation matérielle vise à sortir de l'impasse : offrir aux composés de câbles en PVC une sécurité ignifuge de type LSZH tout en conservant la flexibilité et la rentabilité attendues par les utilisateurs. Ces mélanges aident le PVC à se comporter davantage comme des composés LSZH, ce qui les rend adaptés aux bâtiments, aux tunnels, aux transports et aux espaces industriels fermés.

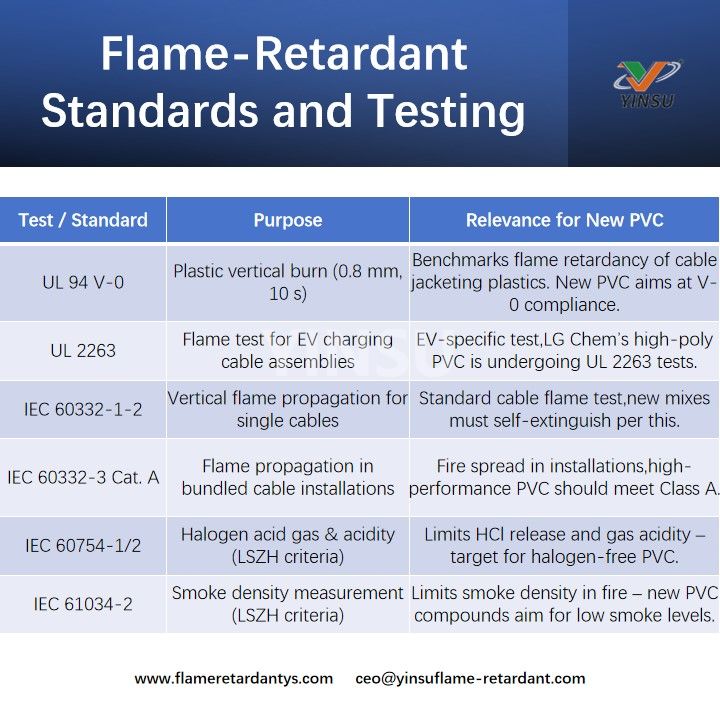

V. Normes et tests ignifuges
Il est crucial de respecter les normes de sécurité des câbles en constante évolution. Les nouvelles formulations de câbles sont conçues pour des tests internationaux stricts, par exemple :
Les ingénieurs câbles prennent également en compte la norme UL 1581/VW-1 et d'autres tests pour les gaines de câbles. Les composés de PVC émergents sont en cours de validation par rapport à ces normes pour garantir la sécurité incendie . Par exemple, LG Chem/EL Electric vise à respecter la norme UL 2263 pour les câbles EV, tandis que le PVC de type LSZH sera jugé selon les limites CEI 60754/61034.
Ignifuge d'antimoine YINSU de remplacement ( FR-03 )
Pour les formulateurs de composés de câbles cherchant à réduire complètement le trioxyde d'antimoine, YINSU propose un remplacement d'antimoine non halogène appelé F R-03..
· Remplace entièrement le Sb 2O 3 dans les composés PVC
· Maintient la classification UL 94 V-0 et l'indice d'oxygène
· La taille fine des particules assure une dispersion facile
· Haute stabilité thermique
· Coût inférieur à celui des systèmes traditionnels à l'antimoine
Ce produit est un composite activé qui « peut remplacer la quantité de trioxyde d'antimoine » dans les formulations de PVC ignifuges. En pratique, l'ajout de FR-03 (au lieu de Sb₂O₃ pur) donne le même pouvoir ignifuge : l'indice d'oxygène et l'indice UL restent similaires. Dans le même temps, les particules FR-03 sont fines et thermiquement stables, offrant une bonne dispersion et une endurance à haute température. YINSU rapporte que le FR-03 obtient cet effet de remplacement complet tout en réduisant les coûts : son prix est beaucoup moins cher que l'oxyde d'antimoine brut.
En d’autres termes, FR-03 répond à un autre problème des câbles PVC : remplacer les additifs halogénés ou à base de métaux lourds traditionnels par des alternatives économiques et respectueuses de l’environnement . Les composés de câbles utilisant le FR-03 peuvent toujours passer les tests de flamme (par exemple UL 94 V-0) et produire moins de fumée, puisqu'aucun antimoine supplémentaire n'est nécessaire. Cela complète les innovations ci-dessus : des additifs à très haute teneur en PVC et sans halogène améliorent la matrice polymère, tandis que le FR-03 de YINSU remplace la charge ignifuge critique.
En résumé, les composés de câbles en PVC évoluent pour répondre aux exigences modernes en matière de sécurité contre les flammes. Les progrès tels que les PVC à très haute teneur en polymères et les formulations sans halogène établissent un nouvel équilibre entre l'ignifugation et la performance. Combinées à des additifs innovants (tels que le FR-03 sans antimoine de YINSU), ces solutions aident les fabricants à produire des câbles en PVC à faible émission de fumée et de haute sécurité adaptés aux chargeurs de véhicules électriques, aux lignes électriques industrielles et aux infrastructures extérieures, tout en respectant les dernières normes UL/IEC.
