Variation de couleur et décoloration dans les matériaux modifiés ignifuges : analyse approfondie de cinq facteurs clés

Variation de couleur et décoloration dans les matériaux modifiés ignifuges : analyse approfondie de cinq facteurs clés

Dans le domaine du traitement et de la modification des matières plastiques, la variation de couleur des matériaux modifiés ignifuges constitue depuis longtemps un défi persistant. Qu’il s’agisse de différences de couleur instantanées lors du traitement ou de changements de couleur à long terme pendant le stockage, ces problèmes ont un impact direct sur l’apparence et la compétitivité des produits sur le marché. Une analyse approfondie des causes profondes de la décoloration est essentielle pour résoudre efficacement ce problème. Vous trouverez ci-dessous une analyse approfondie de cinq facteurs clés :

I. Stabilité insuffisante des matières premières

Certaines résines disponibles sur le marché manquent d'antioxydants ou de stabilisants pendant la production, ce qui les rend très sensibles à l'oxydation et à la décomposition dans des conditions de traitement à haute température. Par exemple, certaines résines non stabilisées présentent des différences de couleur notables immédiatement après l'extrusion, et leur couleur peut encore se détériorer après plusieurs mois de stockage. En revanche, le passage à des résines plus stables ou à des fournisseurs plus fiables résout souvent le problème de décoloration. Cela souligne que la stabilité chimique des matières premières est le principal déterminant de la stabilité de la couleur des produits finis.

II. Résistance insuffisante aux hautes températures des retardateurs de flamme

La stabilité thermique des retardateurs de flamme affecte directement leurs performances aux températures de traitement. Si la température de décomposition du retardateur de flamme est inférieure à la température de traitement du matériau, des sous-produits colorés peuvent se former à des températures élevées, entraînant une décoloration globale du système. Par exemple:

1. PP (Polypropylène) : Traité à 170-230°C, nécessitant des retardateurs de flamme avec une résistance thermique d'au moins 250°C.

2. PA6 (Nylon 6) : Traité à 230-290°C, nécessitant des retardateurs de flamme capables de résister à des températures supérieures à 300°C.

3. PA66 (Nylon 66) : traité à 240-310°C, exigeant une résistance thermique encore plus élevée de la part des retardateurs de flamme.

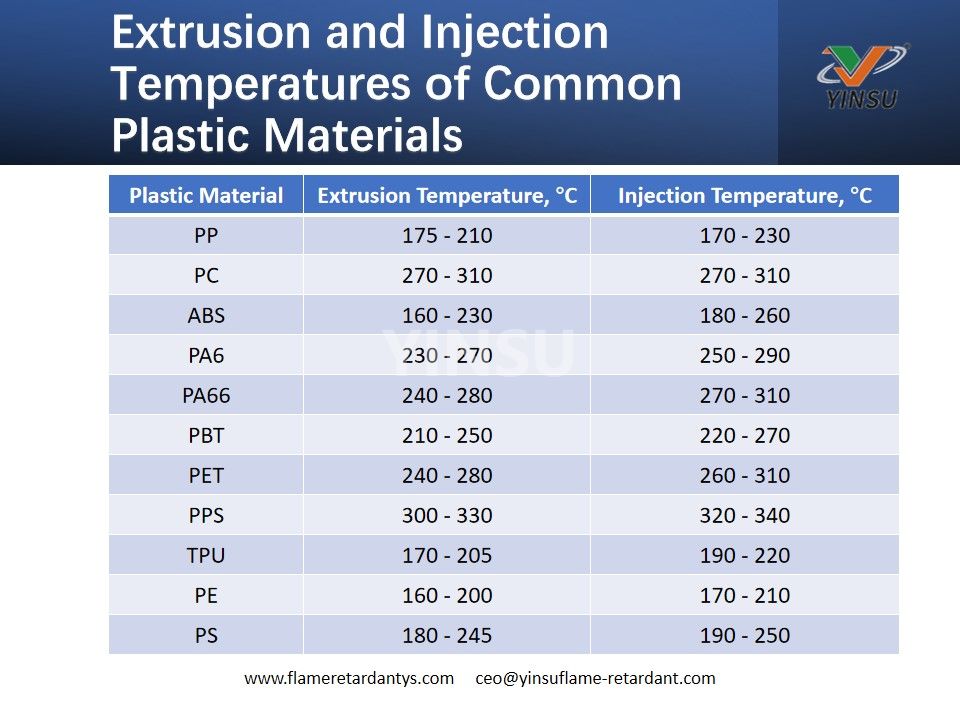

Températures d'extrusion et d'injection des matières plastiques courantes

III. Impuretés métalliques excessives dans les charges

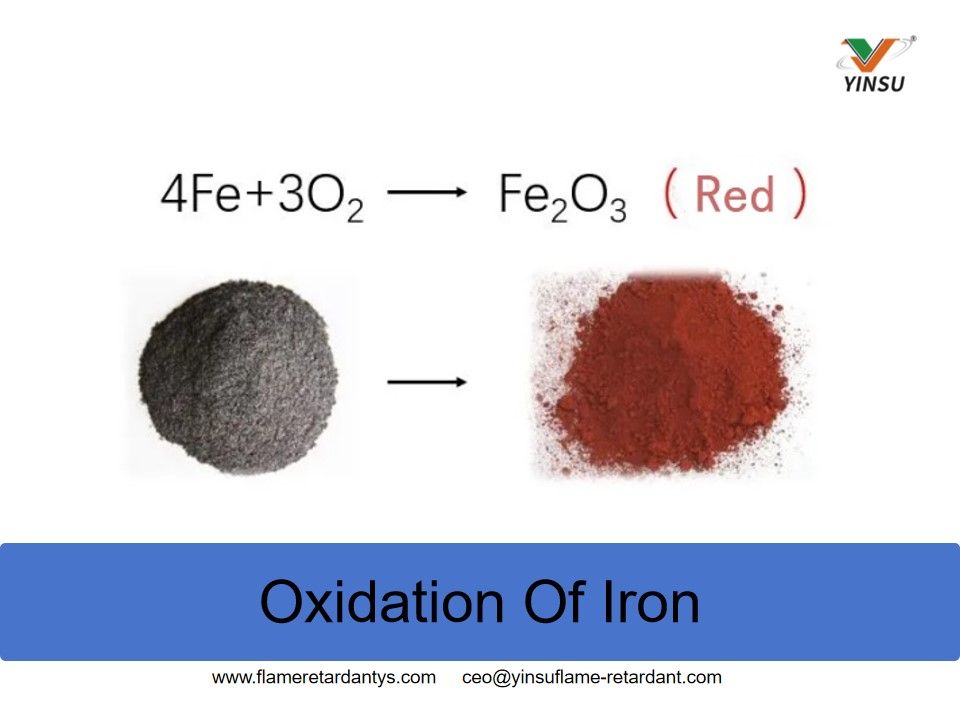

Les impuretés métalliques traces (telles que le fer, le nickel et le chrome) contenues dans les charges peuvent former des oxydes colorés à des températures élevées ou dans des conditions oxydantes. Par exemple, les ions fer peuvent s'oxyder pour former de l'oxyde de fer brun rougeâtre (Fe₂O₃), entraînant des taches rouge-brun ou un assombrissement général du produit. Les charges courantes comme le dioxyde de titane, le carbonate de calcium et la poudre de talc peuvent devenir des sources potentielles de décoloration si leur pureté est insuffisante ou si elles ne sont pas correctement prétraitées.

IV. Interactions entre additifs

Les matériaux modifiés ignifuges contiennent généralement divers additifs (tels que des antioxydants, des lubrifiants et des plastifiants), qui peuvent subir des réactions chimiques ou des effets synergiques lors du traitement à haute température, conduisant à une coloration anormale. Par exemple:

1. Les antioxydants peuvent réagir avec certains retardateurs de flamme à haute température, générant des substances colorées.

2. La volatilisation ou la migration des lubrifiants peut provoquer une répartition inégale de la couleur en éliminant des parties du pigment.

La compatibilité et la stabilité des additifs sont essentielles pour garantir la stabilité de la couleur des produits finis.

V. Impact environnemental à long terme

Les facteurs environnementaux externes affectent également de manière significative la stabilité de la couleur des matériaux modifiés ignifuges :

1. Adsorption chimique : Les polluants tels que les NOx (par exemple, le dioxyde d'azote NO₂) présents dans l'air peuvent adhérer à la surface des produits, provoquant une contamination rouge brunâtre.

2. Vieillissement photo-thermique : L'exposition aux rayons ultraviolets ou à des températures élevées prolongées peut dégrader certains composants du matériau, entraînant une décoloration, en particulier dans les produits dépourvus de photostabilisants.

VI. Entreprise ignifuge YINSU : solutions professionnelles

Dans les systèmes complexes de traitement et d'application de matériaux modifiés ignifuges, les caractéristiques de traitement, l'adaptabilité environnementale et les exigences de performance des différents matériaux imposent des exigences plus élevées en matière de sélection d'ignifugeants. En tant que leader de l'industrie, YINSU Flame Retardant Company a développé des retardateurs de flamme spécialisés pour les matériaux plastiques courants tels que le PP , PA6 et le PA66 . Ces retardateurs de flamme sont précisément adaptés aux plages de températures de traitement et aux exigences de stabilité chimique de chaque matériau. Grâce à une conception de formule optimisée, ils minimisent la possibilité de réactions chimiques entre les additifs tout en garantissant une stabilité photothermique à long terme. Les diverses solutions proposées par YINSU Flame Retardant Company fournissent un support fiable pour l'optimisation des performances dans des environnements de traitement complexes, aidant ainsi les entreprises à réaliser une double avancée en matière de performance des matériaux et de qualité esthétique.
