Application ignifuge du pyrophosphate de pipérazine : quatre défis techniques majeurs derrière les avantages
Dans le domaine des matériaux ignifuges sans halogène, le pyrophosphate de pipérazine est progressivement devenu un choix populaire pour remplacer les retardateurs de flamme traditionnels à base d'halogène, grâce à ses caractéristiques écologiques d'être sans halogène, à faible fumée et à faible toxicité, ainsi que sa compatibilité avec des substrats tels que les polyoléfines et les plastiques techniques. Sa présence est visible dans des domaines allant des boîtiers d'appareils électroménagers et des pièces intérieures automobiles aux fils et câbles.
Cependant, il existe toujours un écart entre l’idéal et la réalité. Dans la production et l'application réelles, les performances du pyrophosphate de pipérazine sont souvent limitées par divers facteurs, et de nombreuses entreprises ont rencontré des pièges lors de l'ajout, du traitement et de l'utilisation. Aujourd’hui, nous allons approfondir les 4 principaux défis auxquels il est confronté lors de son application, vous aidant ainsi à éviter les risques potentiels.
I. Limites de compatibilité des substrats
Mauvaise compatibilité avec les substrats non polaires. Le démoulage pendant le moulage par injection peut être directement résolu en utilisant du pyrophosphate de pipérazine modifié.
La structure moléculaire du pyrophosphate pipérazine contient des groupes polaires (tels que des liaisons pyrophosphate et des cycles pipérazine). Cette caractéristique lui confère une compatibilité acceptable avec les substrats polaires (comme le PA6, PC), mais elle devient facilement « incompatible » face à des substrats en polyoléfine non polaires ou à faible polarité comme le PE (polyéthylène) et le PP (polypropylène).
Le problème du démoulage dû à une compatibilité insuffisante est particulièrement important lors du moulage par injection du PP. Lorsque le pyrophosphate de pipérazine ordinaire est ajouté directement, les faibles forces intermoléculaires entre elles peuvent conduire à l'apparition d'agents de démoulage à la surface des pièces moulées par injection et du moule, même si la quantité ajoutée est contrôlée. Ce problème n’est pas causé par le montant ajouté lui-même. Sans ajuster les processus complexes de moulage par injection, la sélection directe du pyrophosphate de pipérazine modifié peut résoudre efficacement ce problème, en évitant les problèmes tels que l'agglomération et le démoulage qui affectent l'apparence du produit à la racine.
De plus, une mauvaise compatibilité réduit également les propriétés mécaniques. Par exemple, après avoir ajouté du pyrophosphate de pipérazine ordinaire aux tuyaux en PP, la résistance à la traction peut diminuer de 5 à 10 %, avec une baisse plus notable de la résistance aux chocs, les rendant sujets à une rupture fragile dans des environnements à basse température. La résistance à la déchirure des films PE peut également diminuer, affectant ainsi leur durabilité.
II. Exigences élevées en matière de technologie de traitement
Fenêtre de température étroite, conduisant facilement au jaunissement et à la formation de mousse si l'on n'y prend pas garde.
La température de décomposition thermique marquée du pyrophosphate de pipérazine est ≥280°C. Cette valeur à elle seule semble répondre aux besoins de traitement de la plupart des plastiques (par exemple, température d'extrusion du PP 180-220°C, température de traitement du PE 160-200°C). Cependant, dans la production réelle, la fenêtre de traitement est plus étroite qu’on ne l’imaginait.
Le problème réside dans une « surchauffe localisée ». Dans les extrudeuses à double vis, le cisaillement des vis génère de la chaleur supplémentaire. Si la vitesse de la vis est trop élevée (supérieure à 400 tr/min) ou si la température du cylindre s'écarte de 5 à 10 °C, la température locale peut dépasser la limite de tolérance réelle du pyrophosphate de pipérazine, provoquant sa décomposition prématurée. La décomposition libère des gaz à petites molécules (tels que le CO₂, l'ammoniac), entraînant une « mousse » du matériau. Par exemple, les feuilles extrudées en PP peuvent développer des pores internes et les pièces moulées par injection peuvent présenter des bosses en surface. Simultanément, les produits de décomposition peuvent provoquer un jaunissement du matériau, difficile à masquer même avec un ajustement ultérieur de la couleur, conduisant directement à des rebuts de produit.
Ce qui est plus difficile, c'est que la pureté du pyrophosphate de pipérazine provenant de différents fabricants varie (teneur en impuretés de 0,5 à 2 %). Les impuretés réduisent encore davantage la stabilité thermique, doublant ainsi la difficulté du contrôle de la température. Sans équipement précis de contrôle de la température, le taux de rebut des petites et moyennes entreprises pourrait dépasser 15 %.
III. Dispersion inégale dans les substrats comme le PP
Taches blanches et piqûres fréquentes, conduisant à une « défaillance localisée » du retardateur de flamme.
Dans les substrats polyoléfiniques comme le PP, le problème de dispersion du pyrophosphate de pipérazine est plus difficile à résoudre que celui de compatibilité. Même avec un pré-mélange, des taches blanches et des piqûres en surface peuvent encore apparaître après l'extrusion ou le moulage par injection, ce qui est limité à la fois par les « propriétés du matériau et le traitement ».
Du point de vue des propriétés du matériau, la densité du pyrophosphate de pipérazine est d'environ 1,5 g/cm³, tandis que la densité du PP n'est que de 0,9 g/cm³. La différence significative de densité rend probable une « stratification » lors du mélange. Si la répartition granulométrique du pyrophosphate de pipérazine est inégale (par exemple, contenant de grosses particules supérieures à 5 μm), la force de cohésion entre les particules augmente, ce qui rend difficile leur dispersion par la vis.
Du point de vue de la transformation, l’étape de mélange est cruciale. Sans recourir à un processus combiné de « pré-mélange à grande vitesse + dispersion à double vis » et en s'appuyant uniquement sur l'extrusion à vis unique, le pyrophosphate de pipérazine existera dans le substrat sous forme de « petits agrégats ». La séquence d'alimentation est également importante. L'ajout d'abord de la résine de base et de l'agent de renforcement, suivis du pyrophosphate de pipérazine, permet d'obtenir une dispersion 30 % meilleure que le mélange direct.
Les conséquences d’une mauvaise dispersion vont au-delà de l’apparence. Les taches blanches et les piqûres sur la surface de la pièce peuvent affecter les processus ultérieurs de revêtement et d'impression. Une dispersion interne inégale conduit à des « zones mortes ignifuges ». Par exemple, si la concentration de pyrophosphate de pipérazine est trop faible dans une certaine zone du boîtier d'un appareil en PP, la combustion peut démarrer à partir de cette zone, ne respectant pas la norme ignifuge V-0.

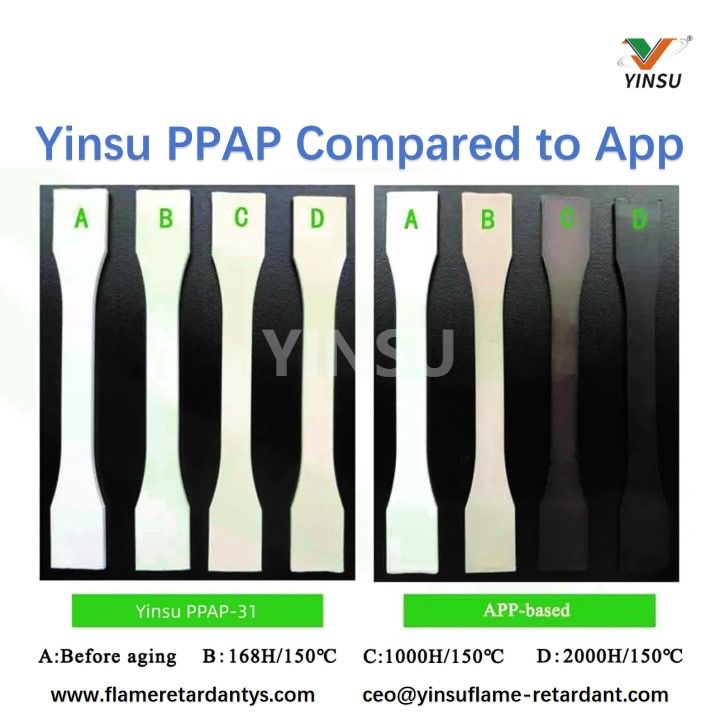

IV. Résistance à l'eau et durabilité moyennes.
Sujet au lessivage dans des environnements à haute température et à forte humidité, réduisant ainsi l'efficacité du retardateur de flamme.
Les molécules de pyrophosphate de pipérazine contiennent un petit nombre de groupes hydrophiles (tels que des groupes hydroxyle), ce qui entraîne une solubilité dans l'eau relativement élevée. Cette caractéristique remet en question sa stabilité dans des environnements à haute température et à forte humidité.
Par exemple, pour les pare-soleil extérieurs en PP, les composants ABS dans les salles de bains ou les intérieurs d'automobiles (où les températures estivales des voitures peuvent dépasser 60 °C et l'humidité dépasse souvent 70 %), une exposition à long terme à de tels environnements entraîne une migration lente du pyrophosphate de pipérazine et une lixiviation vers la surface de la pièce. Cela provoque non seulement un blanchiment de la surface et une perte de brillance, mais peut également conduire à une diminution de la teneur en retardateur de flamme.
L'industrie utilise couramment la « modification + revêtement de surface » pour résoudre ce problème. Le revêtement avec des agents de couplage silane, des résines époxy, etc. (épaisseur du revêtement 50-100 nm) peut réduire la solubilité dans l'eau de 30 à 50 %. Alternativement, le greffage de groupes non polaires (comme les groupes alkyles à longue chaîne) peut améliorer l'adhésion interfaciale avec les substrats polyoléfiniques et réduire le lessivage. Cependant, ces méthodes augmentent les coûts de 10 à 15 % et des problèmes peuvent encore survenir si le revêtement est irrégulier.
V. Conclusion
Ce n'est qu'en résolvant les défis que le véritable potentiel du pyrophosphate de pipérazine pourra être libéré.
Les avantages environnementaux du pyrophosphate de pipérazine sont indéniables. Cependant, les 4 problèmes majeurs mentionnés ci-dessus (compatibilité du substrat (y compris le démoulage du PP), sensibilité du traitement, dispersion et résistance à l'eau) restent des « obstacles » limitant son application à grande échelle. Pour les entreprises, il est nécessaire de choisir des solutions de modification appropriées (comme le pyrophosphate de pipérazine enrobé) et des techniques de traitement (comme un contrôle précis de la température, un mélange par étapes) en fonction de leurs scénarios de produits spécifiques (par exemple, utilisation en extérieur, précision de la technologie de traitement). Notamment, pour le problème de démoulage dans le moulage par injection de PP, la sélection directe du pyrophosphate de pipérazine modifié peut résoudre efficacement le problème sans ajuster la quantité d'addition d'ignifugeant ou le processus de production.
Rappel final
Le principal avantage du pyrophosphate de pipérazine modifié est « aucun ajustement de processus requis ». Les entreprises n'ont pas besoin d'investir dans la modification des équipements. La simple sélection du modèle approprié en fonction du scénario de leur produit (par exemple, température/humidité élevée, exigences d'apparence élevées) peut parfaitement résoudre les problèmes d'application du pyrophosphate de pipérazine ordinaire.
Si votre produit a des exigences particulières (par exemple, environnements à très basse température, parois extrêmement fines) ou si vous souhaitez obtenir des comparaisons de modèles de fournisseurs spécifiques et des recommandations d'échantillons d'essai à petite échelle, veuillez laisser un commentaire indiquant « Sélection + Scénario ». Nous vous fournirons des solutions personnalisées !
