Choisir le bon thermorétractable ignifuge : un guide sur les types, les normes et la science des matériaux
Dans le paysage aux enjeux élevés des faisceaux de câbles haute tension pour véhicules à énergie nouvelle (NEV), , des racks de serveurs de centres de données et des boîtiers électriques de transport ferroviaire , spécifier la mauvaise gaine thermorétractable ignifuge (FR) n'est pas seulement un oubli, c'est une responsabilité. Une seule panne peut déclencher des risques en cascade : courts-circuits dans les batteries des véhicules électriques, risques d'inhalation de fumée dans les centres de données fermés ou pannes de service dans les systèmes ferroviaires. Avec un labyrinthe de compositions chimiques de polymères, des normes mondiales en évolution et des formulations ignifuges optimisées pour des cas d'utilisation de niche, comment sélectionner une solution qui offre une protection fiable , et pas seulement une conformité ?
Ce guide est conçu pour les ingénieurs, les scientifiques des matériaux et les spécialistes des achats qui doivent aller au-delà des sélections « cocher la case ». Nous approfondissons la science des matériaux des systèmes FR, décodons les normes de performance critiques et soulignons comment les retardateurs de flammes avancés sans halogène (HFFR) résolvent des défis industriels non résolus, en mettant l'accent sur les technologies exclusives de YINSU qui redéfinissent l'efficacité HFFR.
Au-delà du polymère : un système de classification double (avec données de performances)
Les performances des gaines thermorétractables FR sont déterminées par deux composants interdépendants : son polymère de base (structure mécanique/thermique) et son système FR (noyau de sécurité incendie). Comprendre leurs synergies n’est pas négociable pour une sélection ciblée.

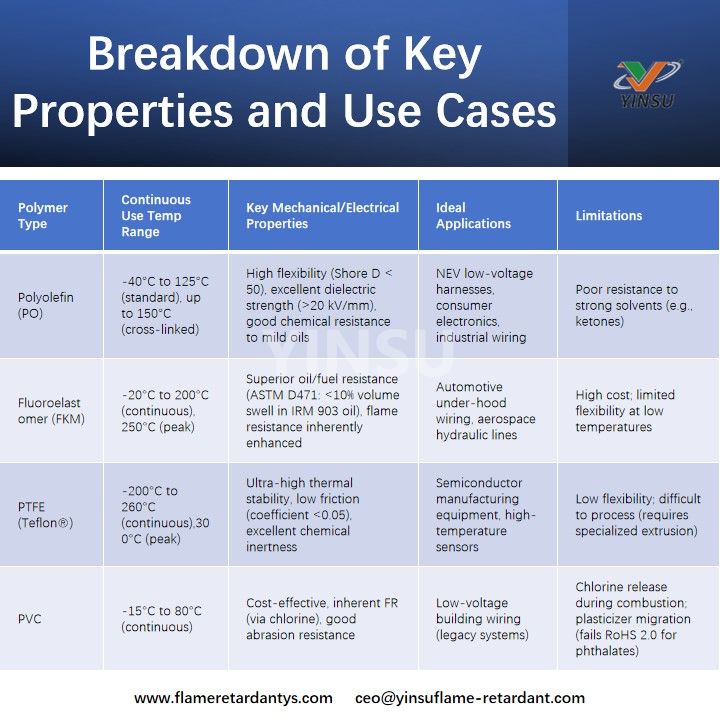

1. Classification par matériau de base (avec métriques spécifiques à l'application)
Chaque polymère est conçu pour répondre à des exigences environnementales et mécaniques distinctes. Vous trouverez ci-dessous une liste des propriétés clés et des cas d'utilisation importants pour les professionnels du secteur :
2. Classification par système ignifuge (mécanismes et compromis)
Le système FR dicte non seulement les indices d'inflammabilité, mais également la densité de fumée (ASTM E662) , , les émissions de gaz toxiques (ISO 5659-2) et la conservation des propriétés du polymère après traitement. Vous trouverez ci-dessous une comparaison technique des systèmes standard de l’industrie :
Systèmes FR halogénés (brome/antimoine)
Mécanisme : Inhibition de la phase gazeuse : les radicaux brome (Br•) interrompent la réaction en chaîne de combustion, le trioxyde d'antimoine (Sb₂O₃) agit comme un synergiste pour amplifier l'efficacité du brome.
Avantages : Efficacité élevée de suppression des flammes à faibles charges (5 à 12 %), impact minimal sur l'aptitude au traitement du polymère.
Inconvénients : Génère du bromure d'hydrogène (HBr) gazeux corrosif (pH < 3 lorsqu'il est condensé) qui endommage les composants électriques, une densité de fumée (Ds,4min) > 400 (ASTM E662), des sous-produits toxiques (par exemple, des dioxines) lors d'incendies à haute température.
Risques réglementaires : Restreint dans l'UE (liste REACH SVHC pour le décabromodiphényléther) et en Chine (limites GB/T 2408-2021 sur la teneur en halogène).

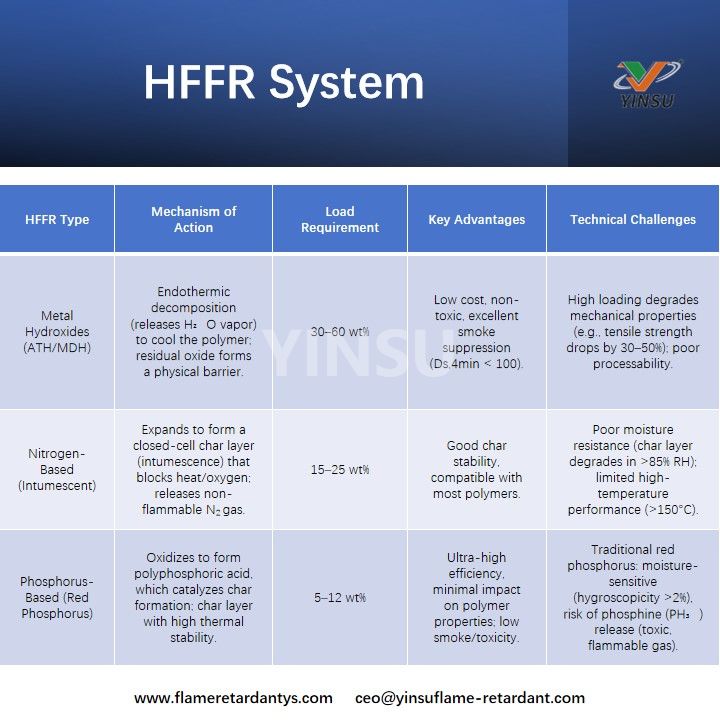

Systèmes FR sans halogène (HFFR) (la norme moderne)
Poussés par les réglementations (RoHS 2.0, REACH, GB 30288-2013 de la Chine) et la demande du marché pour des solutions « plus sûres par conception », les systèmes HFFR s'appuient sur une action en phase condensée (refroidissement, carbonisation) pour supprimer les flammes.
La percée technique de YINSU : le phosphore rouge encapsulé FRP-950X

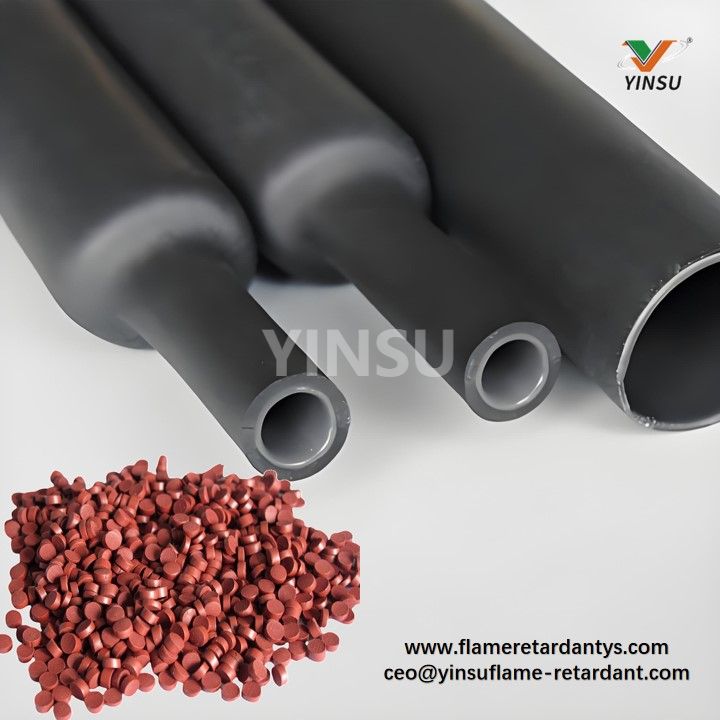

Pour les gaines thermorétractables FR à base de polyoléfine (le type le plus largement utilisé dans les NEV, les centres de données et les applications industrielles), le phosphore rouge encapsulé FRP-950X de YINSU résout les limites critiques des systèmes HFFR traditionnels. Il ne s'agit pas simplement d'un additif FR, c'est une solution conçue avec précision pour les applications hautes performances.
Qu'est-ce qui rend le FRP-950X unique ?
Le phosphore rouge traditionnel nécessite un traitement de surface pour atténuer l'absorption d'humidité et la libération de PH₃, mais ces traitements dégradent souvent la dispersion ou la stabilité thermique. Le FRP-950X utilise une micro-encapsulation par polymérisation in situ : une coque fine et uniforme de résine époxy modifiée qui se lie aux particules de phosphore, créant une barrière qui :
Réduit l'absorption d'humidité à <0,3 % (vs >2 % pour le phosphore rouge non traité, selon ASTM D570).
Élimine la libération de PH₃ (<0,1 ppm pendant l'extrusion, selon les tests GC-MS).
Assure une uniformité de dispersion de plus de 95 % dans la polyoléfine (contre 70 à 80 % pour le phosphore rouge enrobé conventionnel, par microscopie optique).
Mécanisme d'action dans les gaines thermorétractables
Lorsqu'il est exposé à une flamme, le FRP-950X subit une réaction protectrice en trois étapes :
1. Oxydation : Le phosphore s'oxyde en acide polyphosphorique (PPA) à 250–300°C.
2. Catalyse de charbon : PPA déshydrate la matrice polyoléfinique, favorisant la formation d'une couche de charbon dense à cellules fermées (épaisseur ~ 500 μm pour une charge de 10 % en poids).
3. Formation de barrière : La couche de charbon bloque le transfert de chaleur vers le polymère sous-jacent (réflexion thermique > 80 %) et empêche la libération de substances volatiles inflammables, éteignant ainsi efficacement la flamme.

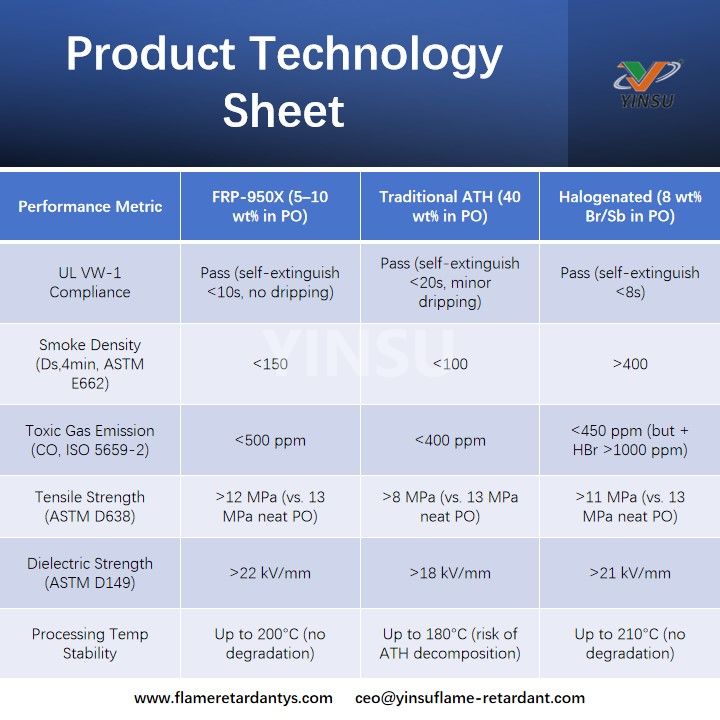

Données de performances spécifiques à l'application
Pour les professionnels du secteur, « efficacité » signifie des résultats mesurables. Vous trouverez ci-dessous les performances du FRP-950X dans les principaux cas d'utilisation de la thermorétraction :
Pour les besoins halogénés : de YINSU les mélanges maîtres brome-antimoine
Bien que le HFFR soit l'avenir, YINSU prend toujours en charge les applications existantes avec des mélanges maîtres brome-antimoine . Formulés avec du décabromodiphényléthane de haute pureté (DBDPE, conforme REACH) et du Sb₂O₃ de taille nanométrique, ces mélanges maîtres offrent :
Dispersion uniforme (taille des particules <1 μm) pour éviter les claquages diélectriques.
Conformité UL VW-1 à une charge de 6 à 8 % en poids.
Faible migration (<0,1% après 1000h à 85°C/85% HR) pour garantir des performances à long terme.
Décoder les normes critiques : ce que les professionnels de l’industrie doivent savoir
La conformité ne consiste pas seulement à réussir un test : il s'agit également d'adapter la norme au profil de risque de votre application. Vous trouverez ci-dessous une ventilation technique des normes les plus pertinentes pour les gaines thermorétractables FR :
1. UL 224 (tuyaux isolants)
Portée : Définit les exigences relatives aux gaines thermorétractables extrudées, notamment la résistance aux flammes, la rigidité diélectrique et l'endurance thermique.
Test clé pour FR : Test de flamme (Clause 11) : les échantillons sont exposés à une flamme de 125 mm pendant 10 secondes, ils doivent s'auto-éteindre dans les 30 secondes, sans propagation de flamme aux extrémités des tubes.
Pourquoi c'est important : La norme UL 224 est la norme de référence pour les marchés nord-américains. Sans elle, les tubes ne peuvent pas être utilisés dans les équipements électriques homologués UL.
2. UL VW-1 (Test de fil vertical)
o Allumage de 10 secondes, temps d'auto-extinction maximum de 30 secondes.
o Pas de gouttes enflammées qui enflamment un indicateur de coton (placé à 305 mm sous l'échantillon).
o Pas de carbonisation s'étendant à plus de 25 mm du chemin de la flamme.
3. CEI 60695 (Tests au fil incandescent)
Champ d'application : critique pour les environnements clos (par exemple, les centres de données, les batteries de véhicules électriques) où « l'inflammation par surface chaude » constitue un risque (par exemple, en raison d'une résistance défectueuse).
Tests clés :
o GWIT (Glow-Wire Ignition Temperature) : La température la plus basse à laquelle l'échantillon s'enflamme et brûle pendant >30 secondes. Le tube PO formulé par FRP-950X atteint un GWIT > 850 °C (contre 775 °C pour le PO formulé par ATH).
o GWFI (Glow-Wire Flammability Index) : La température la plus élevée à laquelle l'échantillon ne s'enflamme pas ou ne brûle pas pendant >10 secondes. Les tubes formulés en FRP-950X sont conformes au GWFI 960°C.
4. Normes émergentes pour le HFFR
Chine GB/T 2408-2021 : Limite la teneur en halogène à <0,1 % (Cl) et <0,09 % (Br) pour la certification « sans halogène ».
EU EN 60695-11-10 : Nécessite des tests de toxicité des fumées (NOx, SOx, HCl) pour les tubes utilisés dans les transports publics (trains, bus).
Le cadre de sélection de l'ingénierie : de la spécification à la solution
La sélection de gaines thermorétractables FR nécessite d'aligner les propriétés du matériau avec les facteurs de stress uniques de votre application. Vous trouverez ci-dessous un cadre étape par étape pour éviter de trop spécifier (coûteux) ou de sous-spécifier (risqué) :
1. Définir les limites de température de fonctionnement
o Compartiments de batterie NEV (60-80°C) : PO standard (T g ~-20°C) avec FRP-950X.
o Applications EV sous le capot (120-150°C) : PO réticulé (Tg ~-30°C) ou FKM avec FRP-950X.
Température de pointe : tient compte des événements transitoires (par exemple, pics de charge de la batterie, courts-circuits). La couche de charbon du FRP-950X reste stable jusqu'à 600 °C, ce qui permet de gagner un temps critique pour l'activation des systèmes de sécurité.
2. Cartographier l'exposition environnementale
Produits chimiques/huiles : Pour le contact avec le carburant (par exemple, conduites de carburant automobile), FKM + FRP-950X est idéal (gonflement d'huile ASTM D471 <8 %). Pour les produits chimiques doux (par exemple, les liquides de refroidissement), PO + FRP-950X fonctionne.
Humidité/Humidité : L'encapsulation du FRP-950X résiste à l'hydrolyse : le tube maintient sa rigidité diélectrique (> 20 kV/mm) après 1 000 heures à 85 °C/85 % HR (par rapport au tube formulé par ATH, qui tombe à < 15 kV/mm).
Exposition aux UV : pour les applications extérieures (par exemple, câblage de panneaux solaires), ajoutez un stabilisant UV (par exemple, stabilisants de lumière à amines encombrées, HALS) à PO + FRP-950X - maintient la flexibilité (allongement > 150 %) après 2000 h d'exposition aux UV (ISO 4892-3).
3. Prioriser les performances mécaniques et électriques
Résistance à l'abrasion : Pour le câblage dans des environnements à fortes vibrations (par exemple, rail), utilisez du PO réticulé + FRP-950X.
Rigidité diélectrique : pour les applications haute tension (par exemple, faisceaux EV 400 V), le PO formulé par FRP-950X fournit >22 kV/mm, dépassant l'exigence de 18 kV/mm pour UL 224.
4. Alignez-vous sur la conformité mondiale
Amérique du Nord : Focus sur UL 224 et VW-1 – FRP-950X garantit la conformité avec une charge minimale.
UE : donner la priorité à REACH (pas de SVHC) et à EN 60695 (GWIT >800°C) — FRP-950X est entièrement conforme.
Chine : Conforme aux normes GB/T 2408-2021 (sans halogène) et GB 30288-2013 (toxicité de la fumée) – FRP-950X dépasse les deux.
Conclusion : partenaire pour l'excellence technique
Le choix des gaines thermorétractables FR est une décision critique en matière de sécurité qui exige plus qu'une simple recherche dans un catalogue : cela nécessite une compréhension approfondie de la science des matériaux, des mécanismes FR et des risques spécifiques à l'application. YINSU ne fournit pas seulement des additifs FR, nous agissons en tant que partenaire technique :
Formulation personnalisée : adaptez l'encapsulation ou le chargement du FRP-950X à votre polymère (PO, FKM) et à vos objectifs de performances.
Assistance aux tests : assistance aux tests de certification UL/VW-1/IEC (nous fournissons des échantillons pré-testés pour accélérer votre validation).
Stabilité de la chaîne d'approvisionnement : Avec une capacité annuelle de 10 000 tonnes pour le FRP-950X, nous garantissons une livraison cohérente, essentielle pour les projets NEV ou de centres de données à grand volume.
Prêt à améliorer les performances de vos gaines thermorétractables FR ? Contactez notre équipe technique dès aujourd'hui pour discuter de votre application, demander un échantillon personnalisé ou accéder à notre bibliothèque complète de données de test.
