I. Contexte de l'industrie : la formulation sans halogène n'est pas un choix facultatif, c'est un must
La modification ignifuge des matériaux en caoutchouc subit un profond changement de paradigme.
Les systèmes ignifuges traditionnels à base d'antimoine halogéné dominent depuis longtemps le marché en raison de leurs propriétés ignifuges très efficaces. Cependant, à mesure que les réglementations environnementales mondiales continuent de se durcir – avec des directives telles que RoHS, REACH et DEEE imposant des restrictions de plus en plus strictes sur les halogènes – les formulations sans halogène sont passées d'une « tendance » à une « nécessité ».
Le problème est qu’il est difficile de trouver des alternatives.
Bien que les hydroxydes métalliques (ATH, MDH) soient respectueux de l'environnement, leurs niveaux de charge typiques dépassent souvent 50 % en poids, ce qui compromet gravement les propriétés mécaniques et de traitement du caoutchouc. Bien que les retardateurs de flamme intumescents (IFR) soient relativement efficaces, leur dispersion et leur compatibilité dans les systèmes en caoutchouc constituent depuis longtemps un défi majeur pour l'industrie.
C’est dans ce contexte que la combinaison du graphite expansible et du phosphore rouge redéfinit les limites techniques de l’ignifugation du caoutchouc.
II. Graphite extensible : la révolution sous-estimée de la « barrière physique »
Le mécanisme ignifuge du graphite expansible est totalement différent de celui des retardateurs de flamme traditionnels.
Lorsque la température atteint environ 150 à 300°C, les groupes acides intercalés entre les couches de graphite se décomposent sous l'effet du chauffage, libérant des gaz ininflammables. Cela provoque l'expansion instantanée du graphite le long de l'axe C jusqu'à atteindre des centaines de fois son volume d'origine, formant une couche de carbone poreuse en forme de ver. Il ne s’agit pas d’une réaction chimique, mais plutôt d’un changement soudain de structure physique.
La couche de carbone graphite expansé possède une surface spécifique et une stabilité thermique extrêmement élevées ; il ne brûlera pas même lorsque les températures atteignent 900°C. Il agit comme une « couverture thermique » géante recouvrant la surface du matériau, remplissant simultanément trois fonctions : isolation thermique, empêchant le transfert de chaleur vers le substrat interne ; isolation de l'oxygène – empêchant l'oxygène d'entrer en contact avec des matériaux combustibles ; et suppression de la fumée – inhibant la libération de matières volatiles combustibles et la génération de fumée.
Contrairement à la logique « d'extinction d'incendie » des retardateurs de flamme chimiques – qui nécessitent d'interrompre les réactions en chaîne une fois que la combustion a commencé à éteindre l'incendie – le graphite expansible adopte l'approche « d'isolation physique » : il ne repose pas sur des réactions chimiques mais bloque plutôt la propagation de la combustion uniquement par des changements structurels.
Les données de recherche indiquent que l'ajout de 20 parties de graphite expansible, 4 parties de borate de zinc et 6 parties de polyphosphate d'ammonium à l'EPDM peut atteindre un indice limite d'oxygène (LOI) de 28,3 %, répondant aux critères des matériaux ignifuges. Dans le SBR, lorsque le graphite expansible est mélangé à des synergistes, la LOI augmente de 19,5 % à 28,5 %, le taux de dégagement de chaleur maximal diminue de 69,9 % et le dégagement de fumée total diminue de 48,1 %.
Le graphite expansible n’est pas sans inconvénients. À mesure que le niveau d’addition augmente, les propriétés mécaniques du caoutchouc diminuent rapidement. C’est précisément l’objet des avancées technologiques actuelles : l’introduction de groupes fonctionnels par greffage chimique, l’amélioration de la liaison interfaciale par modification de surface et l’obtention d’un contrôle précis grâce à des techniques d’auto-assemblage. Des percées plus avancées proviennent de la technologie de liaison chimique, qui utilise un broyage mécanique à billes pour induire une liaison chimique entre le graphite expansible et le phosphore rouge, améliorant ainsi simultanément l'ignifugation et la conductivité thermique à de faibles niveaux d'addition.
III. Phosphore rouge : la transformation d'un « maux de tête » en une « arme de précision »
Le mécanisme ignifuge du phosphore rouge implique l’action combinée des mécanismes en phase gazeuse et en phase solide.
Mécanisme en phase gazeuse : lorsqu'il est chauffé, le phosphore rouge se décompose pour produire des radicaux PO·, qui capturent efficacement les radicaux H· et OH· dans la réaction en chaîne de combustion, brisant ainsi la chaîne de combustion.
Mécanisme en phase condensée : à haute température, le phosphore rouge s'oxyde pour former de l'acide phosphorique et de l'acide polyphosphorique, créant un revêtement semblable à du verre sur la surface du matériau qui isole l'oxygène et catalyse la déshydratation et la carbonisation.
Le principal avantage du phosphore rouge réside dans sa haute efficacité : un niveau d’ajout de seulement 5 à 15 % est suffisant pour atteindre la norme UL94 V-0, avec un indice d’oxygène de 28,5 ou plus. Comparé aux hydroxydes métalliques, qui nécessitent souvent des niveaux d’ajout de 50 % ou plus, le phosphore rouge a un impact beaucoup plus faible sur les propriétés mécaniques du caoutchouc. Dans le même temps, le phosphore rouge est sans halogène, peu de fumée et peu toxique, conforme aux exigences RoHS et REACH.
Les problèmes posés par le phosphore rouge traditionnel sont également importants : il absorbe facilement l'humidité et libère du gaz phosphine hautement toxique ; sa poussière est inflammable et explosive ; il a une mauvaise compatibilité avec le caoutchouc ; et sa couleur limite son application dans les produits de couleur claire.
La technologie de microencapsulation résout systématiquement ces problèmes : en recouvrant la surface des particules de phosphore rouge d'une coque polymère dense, elle améliore considérablement la sécurité (en augmentant la température d'oxydation à plus de 300°C et en supprimant efficacement la libération de phosphine), améliore la compatibilité, améliore la résistance à l'humidité et assure la stabilité du produit à long terme. La technologie de revêtement blanchissant va encore plus loin, en changeant la couleur du violet rougeâtre au blanc grisâtre ou même au blanc, ouvrant ainsi la porte à des applications dans des produits de couleur claire.
La véritable valeur du phosphore rouge microencapsulé réside dans ses effets ignifuges synergiques : il agit de concert avec les hydroxydes métalliques pour former une couche de charbon plus stable et plus dense, et lorsqu'il est mélangé avec des agents carbonisants à base d'azote, il crée un système ignifuge intumescent « phosphore-azote » très efficace.

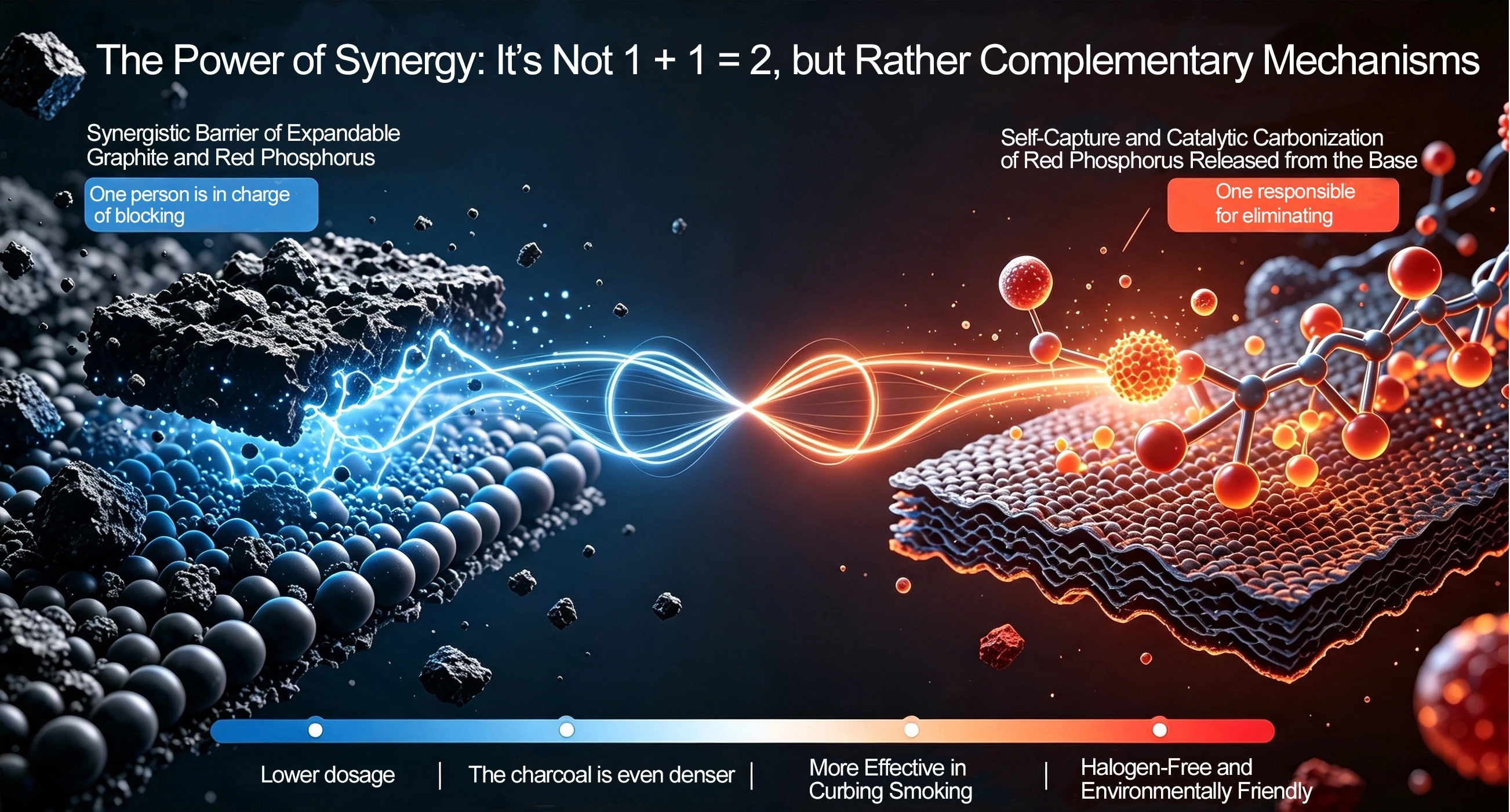

IV. Le pouvoir de la synergie : quand le graphite expansible rencontre le phosphore rouge
La synergie entre le graphite expansible et le phosphore rouge n'est pas simplement une question de « 1 + 1 = 2 », mais plutôt une combinaison de mécanismes complémentaires et additifs.
Le graphite expansible crée une barrière par expansion physique, fournissant une isolation thermique, une isolation de l'oxygène et une suppression de la fumée. Le phosphore rouge coupe la source d'incendie grâce à un retardateur de flamme chimique, interrompant les réactions en chaîne dans la phase gazeuse et favorisant la carbonisation dans la phase condensée. L'un est responsable du « blocage », tandis que l'autre est responsable de « l'extinction ». Les deux sont complémentaires plutôt que se chevauchent, ce qui entraîne un effet synergique significatif.
Les données de recherche de ces dernières années ont pleinement démontré la puissance de cette combinaison :
Une combinaison de graphite expansible microencapsulé et de phosphore rouge microencapsulé ne nécessite que 8 % en poids de EVA pour atteindre la conformité UL-94 V-0, alors que le graphite expansible conventionnel nécessite 20 % en poids pour obtenir le même résultat. La technologie d'enrichissement de surface assistée par ultrasons va encore plus loin, en atteignant la conformité UL-94 V-0 avec seulement 3,86 % en poids de retardateur de flamme composite EG/MRP. La technologie de liaison chimique utilise un broyage mécanique à billes pour déposer du phosphore rouge sur du graphite expansible ; seulement 7 % en poids** suffisent pour permettre aux composites en polypropylène d'atteindre V-0, avec une réduction de 69,8 % du taux de dégagement de chaleur maximal, tout en améliorant simultanément la conductivité thermique de 30 % et la résistance aux chocs de 24,5 %.
La valeur pratique pour l’industrie du caoutchouc réside dans :
Niveaux de charge inférieurs : seulement 10 à 30 % sont nécessaires pour obtenir le même indice ignifuge, bien inférieur aux 50 % et plus requis pour les hydroxydes métalliques.
Formation de charbon plus dense : La couche de charbon combine la stabilité thermique élevée du graphite avec la densité obtenue grâce à la formation de charbon catalysée par le phosphore rouge.
Suppression significative de la fumée : la combinaison de ces deux propriétés réduit encore davantage la densité de la fumée.
Sans halogène et respectueux de l'environnement : l'ensemble du système est sans halogène et est conforme aux normes RoHS et REACH
V. Perspectives d'avenir : du « Blending » au « Design »
La synergie entre le graphite expansible et le phosphore rouge évolue du « mélange physique » à la « conception moléculaire ».
Le graphite expansible passe d'une simple « charge » à un « composant fonctionnel » : le greffage chimique introduit de nouvelles fonctions, la modification de surface optimise la liaison interfaciale et la restructuration à l'échelle nanométrique améliore la dispersibilité. Le phosphore rouge évolue d'un « matériau dangereux » à une « arme ignifuge de précision » : la microencapsulation répond aux problèmes de sécurité, le blanchiment surmonte les limitations de couleur et le broyage ultra-fin améliore la dispersion.
La technologie de liaison chimique représente la direction de pointe : établissant des liaisons chimiques entre le graphite expansible et le phosphore rouge grâce à des méthodes telles que le broyage mécanique à billes pour créer une charge fonctionnelle véritablement « intégrée » qui permet simultanément d'obtenir un retardateur de flamme très efficace, une conductivité thermique améliorée et des propriétés mécaniques maintenues à des niveaux de charge extrêmement faibles.
Le concept d'ignifugation directionnelle gagne également du terrain : en concevant un gradient de conductivité thermique entre la surface du matériau et les couches intérieures, l'ignifuge migre préférentiellement vers la surface et s'y accumule lorsqu'il est chauffé, produisant précisément son effet là où cela est nécessaire. Cette approche est prometteuse pour réduire davantage le niveau d’ajout requis et améliorer l’efficacité.
VI. Conclusion
L'ignifugation du caoutchouc connaît un point d'inflexion technologique, passant d'une « dépendance aux halogènes » à une « synergie sans halogène ».
Graphite expansible et phosphore rouge : l’un construit une barrière par expansion physique, tandis que l’autre coupe la source d’incendie grâce à un retardateur de flamme chimique. Ensemble, ils redéfinissent la limite supérieure d’efficacité en matière d’ignifugation du caoutchouc.
De la simple composition physique à l'enrichissement de surface assisté par ultrasons, en passant par les conceptions de liaisons chimiques intégrées, cette technologie évolue de « fonctionnelle » à « hautement efficace », et d'une « alternative » à la « solution optimale ».
Pour les ingénieurs du caoutchouc, il ne s’agit pas simplement de remplacer les retardateurs de flamme ; il s'agit de repenser le concept même de « retardateur de flamme » lui-même : le retardateur de flamme ne nécessite pas nécessairement « d'éteindre » le feu ; parfois, le « bloquer » est plus efficace que le « éteindre ». De plus, le caractère ignifuge ne doit pas nécessairement se faire au détriment des performances ; grâce à la synergie, il est possible de réaliser « les deux ».
C’est le véritable attrait de la technologie.
