Un cas d'application de retardateurs de flamme sans halogène : application innovante du MCA dans les matériaux en nylon
Le cyanurate de mélamine (MCA), en tant que retardateur de flamme représentatif sans halogène à base d'azote, occupe une position importante dans la modification des retardateurs de flamme en nylon en raison de son respect de l'environnement, de sa haute efficacité et de son impact minimal sur les propriétés des matériaux. Cet article développe systématiquement sa valeur d'application à partir des aspects des caractéristiques de base du MCA, du mécanisme ignifuge, des cas d'application en nylon et des technologies innovantes.

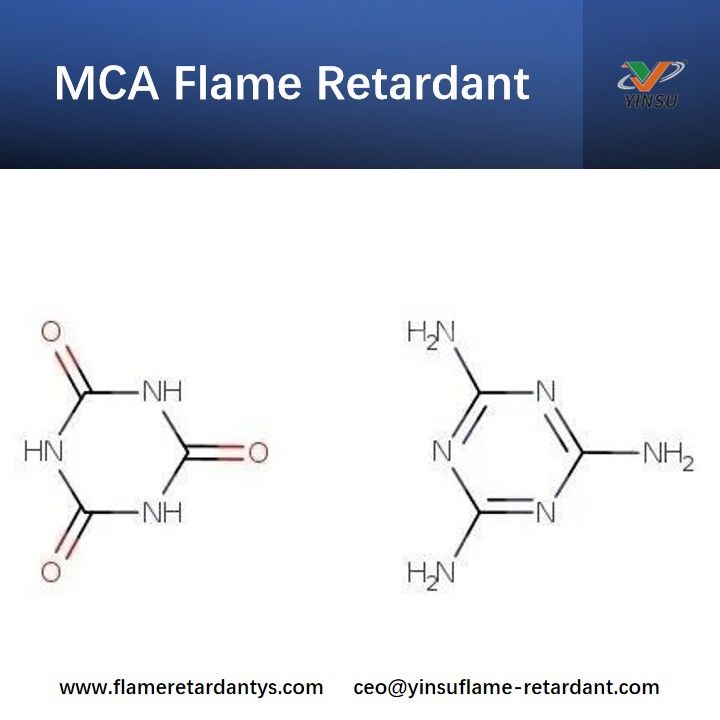

I. Présentation générale du MCA ignifuge
Le MCA est un produit d'addition formé par la mélamine et l'acide cyanurique par liaison hydrogène. Sa formule moléculaire est C₆H₉N₉O₃, avec un poids moléculaire de 255,2. C'est une poudre ou un granulé cristallin blanc, inodore, avec un point de fusion autour de 350°C. Il présente une bonne stabilité thermique, ne montrant pratiquement aucune perte thermique lors d'un chauffage prolongé en dessous de 300°C. Il commence sa décomposition endothermique vers 350°C et se sublime ensuite à 440-450°C. Le MCA est difficile à dissoudre dans l’eau mais soluble dans les solvants organiques comme l’éthanol et le formaldéhyde. Il est faiblement acide et possède un excellent pouvoir lubrifiant (coefficient de frottement seulement 0,1-0,15) et une excellente dispersibilité. En tant que retardateur de flamme écologique, le MCA est sans halogène, ne produit pas d'halogénure d'hydrogène toxique pendant la combustion et a une faible densité de fumée. Il est conforme aux directives européennes ROHS et REACH. Sa teneur élevée en azote (jusqu'à 59 %) est à la base de son effet ignifuge, obtenu grâce à des multi-mécanismes synergiques.

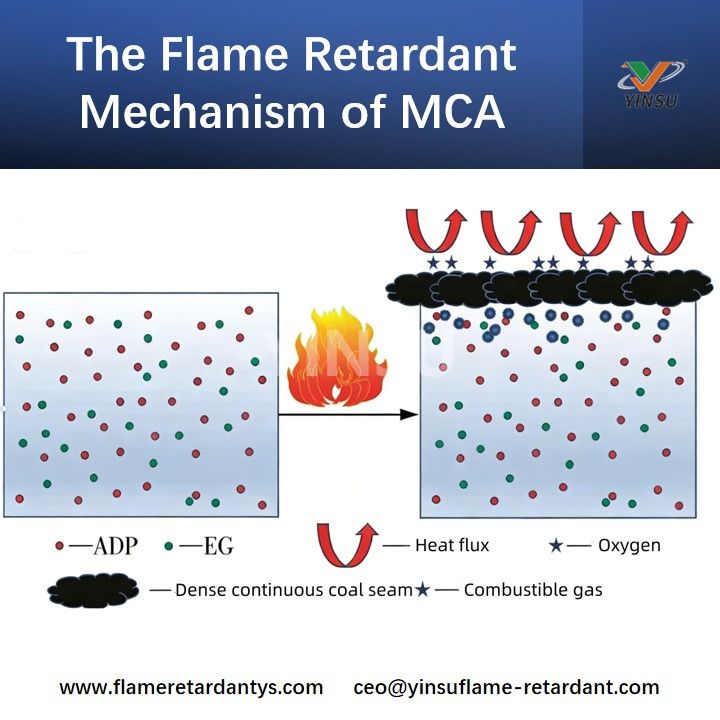

II. Mécanisme ignifuge du MCA : Action synergique à voies multiples
L'action ignifuge du MCA est obtenue grâce à des effets synergiques dans la phase gazeuse, la phase condensée et le refroidissement :
1. Ignifugation en phase gazeuse : le MCA se décompose à haute température, libérant des gaz non combustibles tels que l'azote, l'ammoniac et la vapeur d'eau, diluant efficacement la concentration d'oxygène et de gaz inflammables et inhibant la réaction en chaîne de combustion.
2. Ignifugation en phase condensée : le MCA modifie le chemin de dégradation thermique du nylon, favorisant une déshydratation et une carbonisation rapides de la surface, formant une couche de carbone intumescente en mousse. Cette couche de carbone recouvre la surface du substrat, fournissant des effets d'isolation thermique et de barrière à l'oxygène, empêchant ainsi la décomposition ultérieure du matériau interne et la fuite de combustibles.
3. Effet de refroidissement et de fusion : le processus de décomposition du MCA est endothermique, abaissant la température de surface du matériau. Simultanément, il améliore la fluidité du nylon, favorisant l'écoulement de la matière fondue pendant la combustion, ce qui évacue la chaleur et les combustibles, supprimant ainsi davantage la combustion.
III. Cas d'application et caractéristiques de performance du MCA dans les matériaux en nylon
Le MCA est particulièrement adapté au nylon 6 et au nylon 66 non renforcés. Ses cas d'application typiques sont les suivants :
1. Effet ignifuge en nylon pur :
Nylon 6 (PA6) : nécessite l'ajout d'environ 10 % de MCA pour atteindre la norme de retardateur de flamme UL94 V-0. Par exemple, Mitsubishi Engineering-Plastics Co., Ltd. (Japon) a développé un matériau composite PA6/MCA atteignant l'indice V-0 tout en conservant une résistance aux chocs et une résistance à la flexion relativement élevées.
Nylon 66 (PA66) : En raison d'une meilleure synergie avec le MCA, seulement environ 8 % d'ajout sont nécessaires pour atteindre la cote V-0. Le MCA favorise la formation d'une couche de charbon plus dense dans PA66, ce qui entraîne une efficacité ignifuge plus élevée.

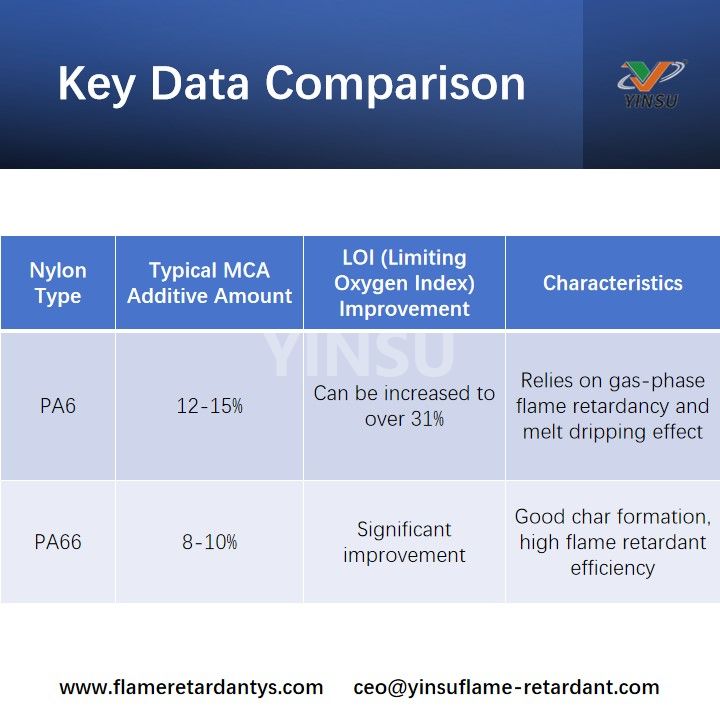

2. Comparaison des données clés :
3. Application innovante dans les matériaux composites :
Composites renforcés : Dans le nylon renforcé de fibres de verre (GF), la quantité ajoutée de MCA doit être ajustée (par exemple, en dessous de 15 %) car le GF peut provoquer un « effet bougie » affectant le retardateur de flamme. Il est généralement utilisé en combinaison avec d’autres additifs.
Composites à systèmes multi-composants : Une équipe de recherche de l'Université du Sichuan a utilisé du N-méthylol acrylamide greffé comme compatibilisant pour ignifuger un composite PA6/PP/wollastonite avec 10 % de MCA, atteignant un indice d'oxygène de 31 % et de bonnes propriétés mécaniques (résistance à la traction 54,1 MPa, résistance aux chocs 59,7 J/m).
4. Percée dans la technologie de polymérisation in situ :
les méthodes de mélange physique traditionnelles présentent des inconvénients tels qu'une mauvaise dispersion et une précipitation facile du retardateur de flamme. Zhejiang Xinli New Material Co., Ltd. a développé une technologie de polymérisation in situ. Cette technologie combine le MCA (quantité d'ajout de seulement 1,5 à 3 %) avec des monomères de nylon (par exemple, l'acide adipique, l'hexaméthylènediamine) au stade de formation du sel et améliore la stabilité thermique grâce à la complexation des ions métalliques (par exemple Fe⊃3;⁺). Cette technique introduit le MCA dans la chaîne polymère via une liaison chimique, obtenant ainsi un « caractère ignifuge intrinsèque ». Le matériau en nylon 66 obtenu atteint l'indice V-0 (LOI ≥ 37,8 %) et ses propriétés mécaniques sont nettement supérieures à celles des matériaux mélangés (résistance à la traction ≥ 83,8 MPa, résistance à la flexion ≥ 124,6 MPa).
IV. Avantages d'application et précautions pour MCA
1. Avantages principaux :
Sécurité environnementale : sans halogène, faible toxicité, faible fumée, faible corrosion.
Bonnes performances globales : impact minimal sur les propriétés électriques du nylon (par exemple, valeur CTI élevée), les propriétés mécaniques et la colorabilité.
Traitement convivial : stabilité thermique élevée, adaptée aux processus de moulage par injection (température 240-260°C) et d'extrusion, avec une faible tendance au collage du moule.
2. Précautions d'application :
Contrôle de l'humidité : nécessite un séchage sous vide à 110 °C pendant 8 heures avant le traitement pour réduire la teneur en humidité en dessous de 0,1 %, empêchant ainsi l'absorption de l'humidité d'affecter les performances.
Influence des charges : évitez d'utiliser des charges comme le carbonate de calcium qui peuvent interférer avec le retardateur de flamme, contrôlez la teneur en fibre de verre dans les systèmes renforcés par GF.
Mélange synergique : Le MCA a des effets synergiques avec les retardateurs de flamme à base de phosphore (par exemple, le phosphore rouge) et les composés phénoliques, ce qui peut améliorer l'efficacité des retardateurs de flamme et réduire les coûts.
3. Principaux inconvénients de l'utilisation de MCA :
Efficacité ignifuge limitée par le substrat et les conditions de traitement : l'ignifugation en phase gazeuse du MCA repose sur la libération rapide de gaz non combustibles à haute température. Cependant, dans les composants présentant une grande épaisseur de paroi ou une chaleur de cisaillement insuffisante, la diffusion des gaz est entravée, conduisant facilement à un phénomène de « brûlure du cœur », rendant difficile le respect de la norme UL 94 5VA. Parallèlement, l'effet de goutte à goutte peut devenir une source d'inflammation secondaire dans les scénarios nécessitant une température d'allumage du fil incandescent (GWIT) ≥ 775°C, nécessitant des additifs anti-goutte supplémentaires.
Sensibilité aux systèmes renforcés, « effet bougie » significatif en fibre de verre : lorsque la teneur en fibre de verre > 15 %, l'ajout de MCA doit être augmenté de 3 à 5 points de pourcentage pour maintenir V-0, et l'amélioration de l'indice d'oxygène diminue fortement. Des différences significatives en matière d'ignifugation entre les couches orientées fibres et les zones riches en résine peuvent conduire à des défauts de « traînage par brûlure », limitant son utilisation dans les pièces structurelles à forte charge.
Fenêtre de traitement étroite, les impuretés métalliques catalysent facilement la décomposition : le MCA subit une sublimation importante au-dessus de 330 °C, entraînant une accumulation de matrices et une importante « fumée blanche » au niveau des évents. Les ions de métaux de transition résiduels comme Fe⊃3;⁺ et Cu⊃2;⁺ dans les matières premières peuvent catalyser une décomposition prématurée, provoquant une chute de la viscosité de la matière fondue de plus de 20 %. Cela entraîne des bavures, des stries argentées lors du moulage par injection et une perte de retardateur de flamme pouvant atteindre 5 à 7 % après 8 heures de production continue, nécessitant un arrêt pour nettoyage.
Problèmes de migration de surface et de floraison : la liaison hydrogène entre le MCA et le nylon est faible. Dans des conditions de chaleur humide à long terme (85 °C/85 % RH) ou d'essuyage à l'alcool, la surface du produit est sujette à la « floraison » ou à la précipitation du MCA. Cela entraîne une diminution de la résistance de contact et une mauvaise adhérence pour l'impression/le revêtement, ne répondant pas aux exigences telles que la résistance d'isolation ≥ 100 MΩ après 500 heures de tests 85/85 pour les connecteurs électroniques.
L'avantage de la suppression de la fumée n'est pas absolu. . La toxicité de la fumée rebondit en cas d'ajouts élevés : lorsque l'ajout de MCA est ≥ 12 %, bien que la densité optique spécifique maximale de la fumée (Ds,max) soit toujours inférieure à celle des systèmes halogénés, la libération de gaz toxiques comme le CO et les composés cyanurés (CN⁻) augmente plusieurs fois. Le taux de conversion des éléments azotés peut atteindre 6 %, ce qui constitue une menace potentielle lors d'une évacuation en cas d'incendie. L'évaluation nécessite une combinaison de tests de calorimétrie à cône et de chambre de fumée NBS, et ne s'appuie pas uniquement sur la norme UL 94.
Par conséquent, dans les systèmes en nylon avec un renforcement élevé en fibre de verre, des exigences élevées en matière de GWIT, des besoins élevés en matière de résistance à la chaleur humide ou des exigences élevées en matière d'apparence, le MCA doit souvent être mélangé avec des synergistes à base de phosphore, de silicium ou de formation de charbon pour équilibrer l'ignifugation, les propriétés mécaniques et la fiabilité à long terme.
V. Conclusion et perspectives
Le MCA, en tant que retardateur de flamme à base d'azote efficace et respectueux de l'environnement, démontre une efficacité significative dans le nylon ignifuge (en particulier PA6, PA66) grâce à de multiples mécanismes, notamment la dilution en phase gazeuse, la carbonisation en phase condensée et le refroidissement/gouttement. Son application évolue du mélange physique traditionnel vers la technologie de polymérisation in situ, améliorant considérablement l'efficacité ignifuge et les performances globales des matériaux.
Dans les applications pratiques, le MCA est souvent mélangé à des retardateurs de flamme phosphore-azote , qui peuvent également conférer rapidement des propriétés ignifuges sans halogène stables et durables aux substrats à parois minces ou flexibles comme les câbles et le cuir. Le MCA-B modifié à haute dispersion et anti-éclosion lancé par Yinsu Flame Retardant Company est spécialement conçu pour de tels scénarios et a été validé dans des applications par lots pour la gaine de câbles LSZH et le revêtement en cuir artificiel.
À l'avenir, avec des réglementations environnementales de plus en plus strictes et une demande croissante d'appareils électroniques/électriques et de composants automobiles de haute performance, les applications innovantes du MCA dans le nylon, telles que le développement de systèmes mélangés à faible ajout et à plus forte synergie et l'optimisation des processus de polymérisation in situ, élargiront encore son espace de marché.
Grâce à la sélection scientifique de formulations d'addition et de techniques de traitement, MCA peut aider les matériaux en nylon à atteindre l'équilibre optimal entre sécurité, protection de l'environnement et performance, fournissant ainsi un support matériel clé pour le développement durable.
